Комплекс засобів для миття

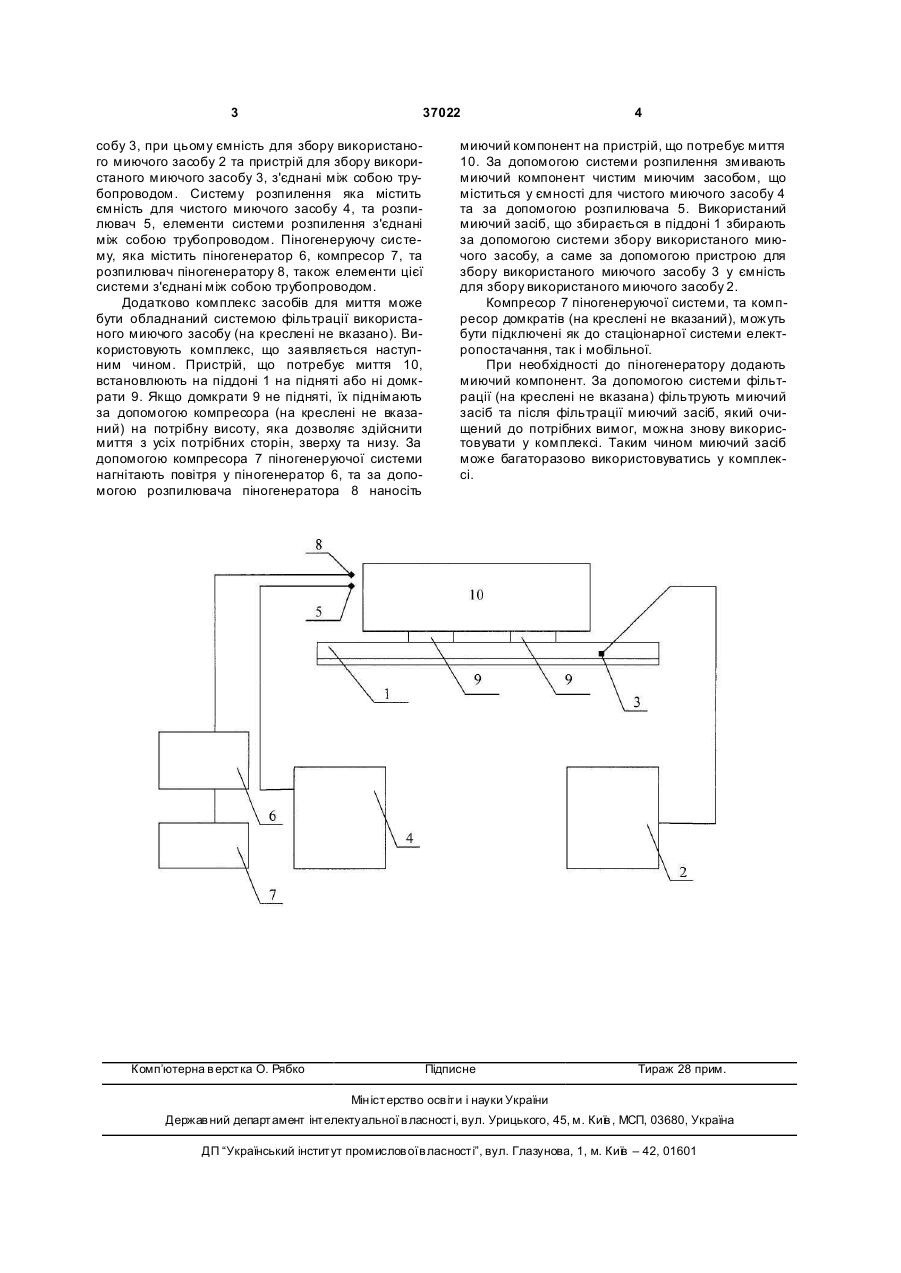

1. Комплекс засобів для миття, який містить піддон, систему збору використаного миючого засобу, яка, в свою чергу, містить ємність для збору використаного миючого засобу та пристрій для збору використаного миючого засобу, систему розпилення, яка, в свою чергу, містить ємність чистого миючого засобу та розпилювач, який відрізняється тим, що комплекс додатково містить піногенеруючу систему, яка, в свою чергу, містить піногенератор, компресор та розпилювач піноге 3 37022 собу 3, при цьому ємність для збору використаного миючого засобу 2 та пристрій для збору використаного миючого засобу 3, з'єднані між собою трубопроводом. Систему розпилення яка містить ємність для чистого миючого засобу 4, та розпилювач 5, елементи системи розпилення з'єднані між собою трубопроводом. Піногенеруючу систему, яка містить піногенератор 6, компресор 7, та розпилювач піногенератору 8, також елементи цієї системи з'єднані між собою трубопроводом. Додатково комплекс засобів для миття може бути обладнаний системою фільтрації використаного миючого засобу (на креслені не вказано). Використовують комплекс, що заявляється наступним чином. Пристрій, що потребує миття 10, встановлюють на піддоні 1 на підняті або ні домкрати 9. Якщо домкрати 9 не підняті, їх піднімають за допомогою компресора (на креслені не вказаний) на потрібну висоту, яка дозволяє здійснити миття з усіх потрібних сторін, зверху та низу. За допомогою компресора 7 піногенеруючої системи нагнітають повітря у піногенератор 6, та за допомогою розпилювача піногенератора 8 наносіть Комп’ютерна в ерстка О. Рябко 4 миючий компонент на пристрій, що потребує миття 10. За допомогою системи розпилення змивають миючий компонент чистим миючим засобом, що міститься у ємності для чистого миючого засобу 4 та за допомогою розпилювача 5. Використаний миючий засіб, що збирається в піддоні 1 збирають за допомогою системи збору використаного миючого засобу, а саме за допомогою пристрою для збору використаного миючого засобу 3 у ємність для збору використаного миючого засобу 2. Компресор 7 піногенеруючої системи, та компресор домкратів (на креслені не вказаний), можуть бути підключені як до стаціонарної системи електропостачання, так і мобільної. При необхідності до піногенератору додають миючий компонент. За допомогою системи фільтрації (на креслені не вказана) фільтрують миючий засіб та після фільтрації миючий засіб, який очищений до потрібних вимог, можна знову використовувати у комплексі. Таким чином миючий засіб може багаторазово використовуватись у комплексі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
