Приймальний коксовий бункер
Номер патенту: 37114
Опубліковано: 10.11.2008
Автори: Сенькін Олександр Олексійович, Кузнецов Станіслав Васильович, Ковтун Леонід Іванович
Формула / Реферат
1. Приймальний коксовий бункер, що містить поздовжні й поперечні балки, жорстко закріплені на стінках корпуса, на внутрішніх поверхнях яких закріплена захисна футерівка, виконана з вогнетривкої цегли, який відрізняється тим, що поздовжні й поперечні балки виконані у вигляді двотаврових профілів, а цегельна кладка захисної футерівки однієї зі стінок корпуса з поздовжньою балкою й стінок з поперечними балками виконані в положенні "на плашку", причому цегельна кладка кріпиться за допомогою комбінованого розчину.
2. Приймальний коксовий бункер за п. 1, який відрізняється тим, що комбінований розчин містить діабазове борошно, рідке скло й кремнефтористий натрій.
Текст

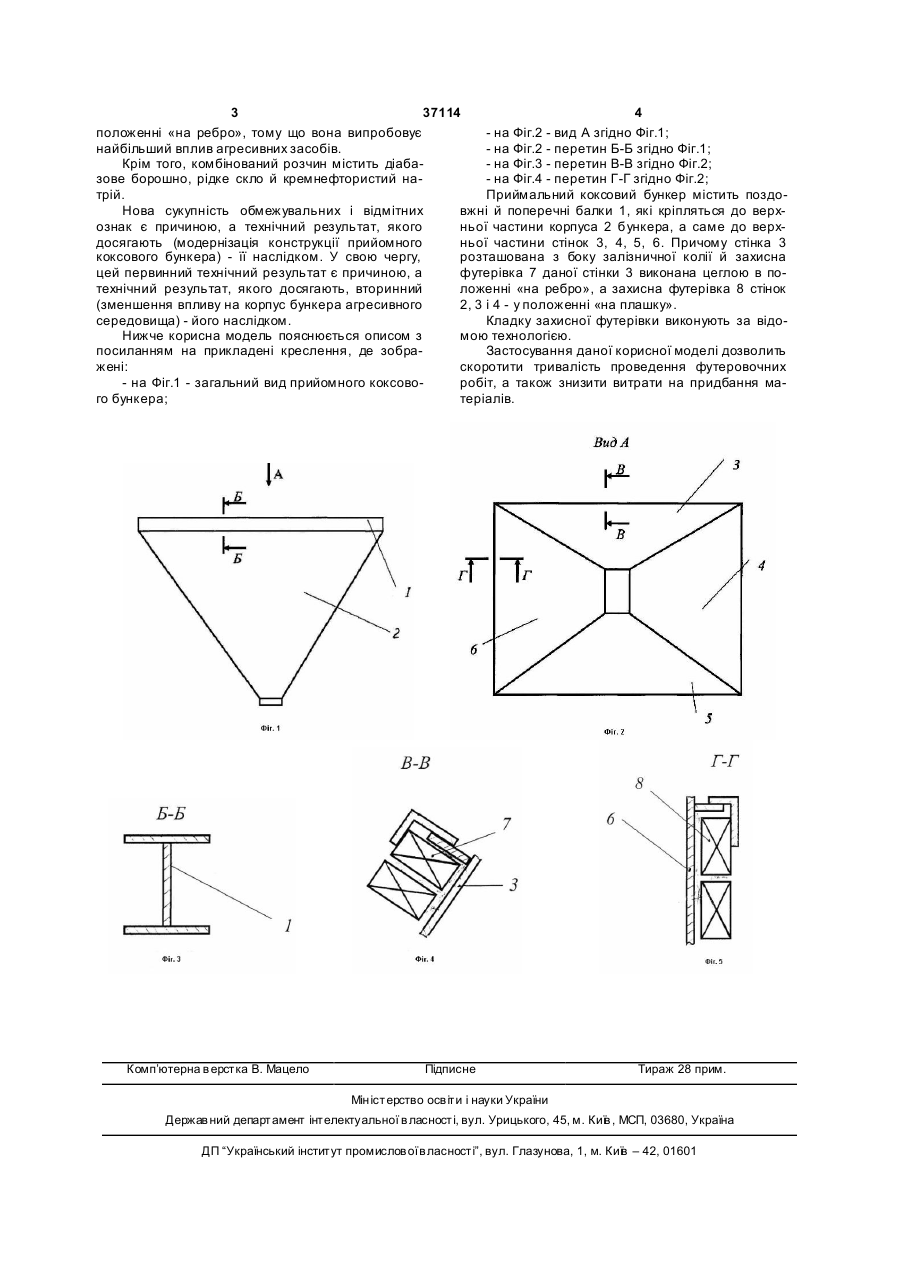

1. Приймальний коксовий бункер, що містить поздовжні й поперечні балки, жорстко закріплені на стінках корпуса, на внутрішніх поверхнях яких 3 37114 4 положенні «на ребро», тому що вона випробовує - на Фіг.2 - вид А згідно Фіг.1; найбільший вплив агресивних засобів. - на Фіг.2 - перетин Б-Б згідно Фіг.1; Крім того, комбінований розчин містить діаба- на Фіг.3 - перетин В-В згідно Фіг.2; зове борошно, рідке скло й кремнефтористий на- на Фіг.4 - перетин Г-Г згідно Фіг.2; трій. Приймальний коксовий бункер містить поздоНова сукупність обмежувальних і відмітних вжні й поперечні балки 1, які кріпляться до верхознак є причиною, а технічний результат, якого ньої частини корпуса 2 бункера, а саме до верхдосягають (модернізація конструкції прийомного ньої частини стінок 3, 4, 5, 6. Причому стінка 3 коксового бункера) - її наслідком. У свою чергу, розташована з боку залізничної колії й захисна цей первинний технічний результат є причиною, а футерівка 7 даної стінки 3 виконана цеглою в потехнічний результат, якого досягають, вторинний ложенні «на ребро», а захисна футерівка 8 стінок (зменшення впливу на корпус бункера агресивного 2, 3 і 4 - у положенні «на плашку». середовища) - його наслідком. Кладку захисної футерівки виконують за відоНижче корисна модель пояснюється описом з мою технологією. посиланням на прикладені креслення, де зобраЗастосування даної корисної моделі дозволить жені: скоротити тривалість проведення футеровочних - на Фіг.1 - загальний вид прийомного коксоворобіт, а також знизити витрати на придбання маго бункера; теріалів. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюReceiving coke bin
Автори англійськоюKovtun Leonid Ivanovych, Senkin Oleksandr Oleksiiovych, Kuznetsov Stanislav Vasyliovych
Назва патенту російськоюПриемный коксовый бункер
Автори російськоюКовтун Леонид Иванович, Сенькин Александр Алексеевич, Кузнецов Станислав Васильевич
МПК / Мітки
МПК: B65D 88/68
Мітки: коксовій, приймальний, бункер
