Підшипникова опора дискового робочого органа
Номер патенту: 37124
Опубліковано: 25.11.2008
Автори: Олійник Олександр Анатолійович, Кучеренко Григорій Федорович, Король Андрій Петрович
Формула / Реферат
Підшипникова опора дискового робочого органа, що містить корпус, вісь, розташовану на підшипниках, один із яких конічний, на якій нерухомо закріплені робочий диск і притискний диск, а з протилежного боку - регулювальна гайка, втулка, захисна шайба, манжети, якa відрізняється тим, що з боку дискового робочого органа встановлено радіально-сферичний дворядний підшипник.
Текст

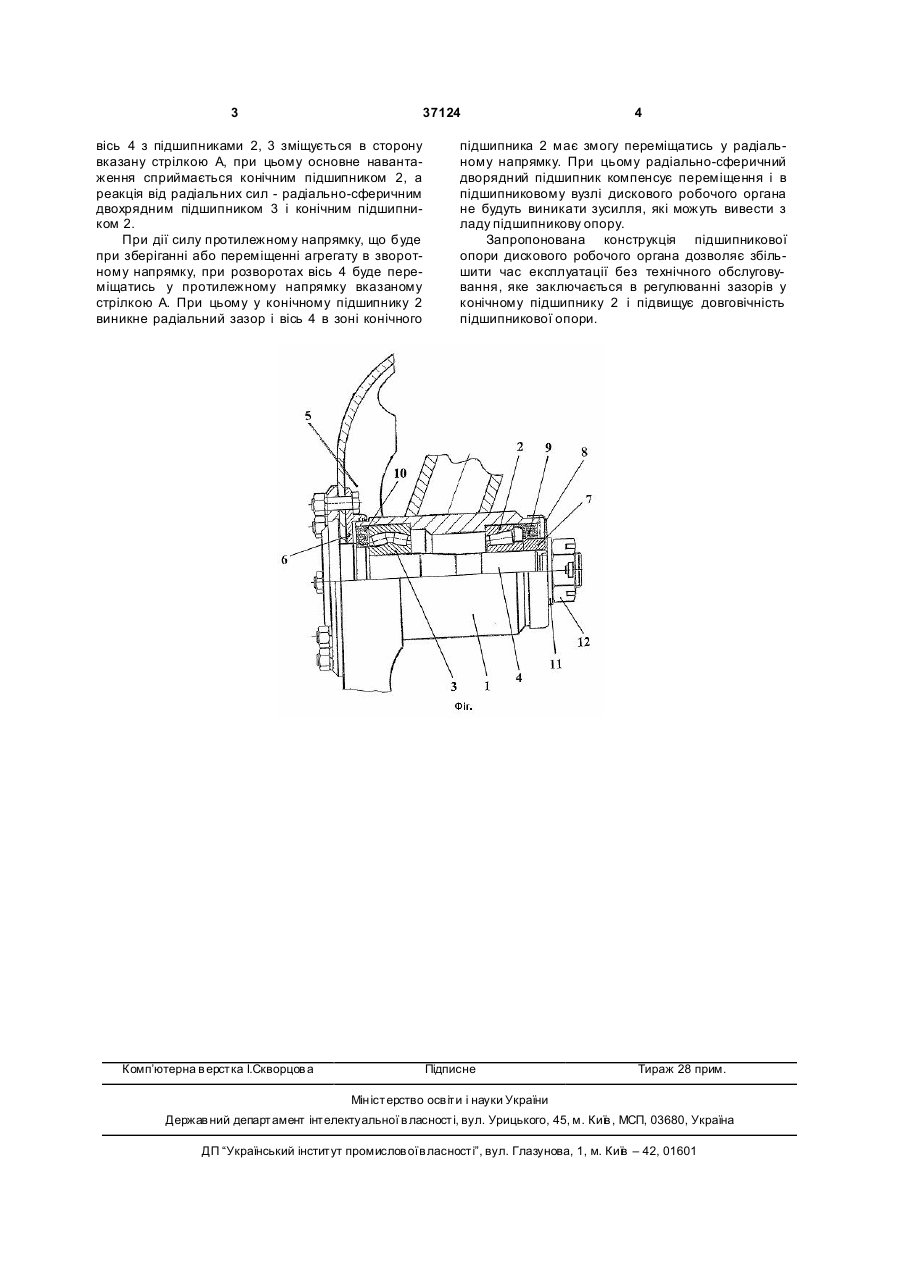

Підшипникова опора дискового робочого органа, що містить корпус, вісь, розташовану на підшипниках, один із яких конічний, на якій нерухомо закріплені робочий диск і притискний диск, а з протилежного боку - регулювальна гайка, втулка, захисна шайба, манжети, якa відрізняється тим, що з боку дискового робочого органа встановлено радіально-сферичний дворядний підшипник. (19) (21) u200604341 (22) 18.04.2006 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) КОРОЛЬ АНДРІЙ ПЕТРОВИЧ, UA, ОЛІЙНИК ОЛЕКСАНДР АНАТОЛІЙОВИЧ, U A, КУЧЕРЕНКО ГРИГОРІЙ ФЕДОРОВИЧ, UA (73) КОРОЛЬ АНДРІЙ ПЕТРОВИЧ, UA, ОЛІЙНИК ОЛЕКСАНДР АНАТОЛІЙОВИЧ, U A, КУЧЕРЕНКО ГРИГОРІЙ ФЕДОРОВИЧ, UA 3 37124 вісь 4 з підшипниками 2, 3 зміщується в сторону вказану стрілкою А, при цьому основне навантаження сприймається конічним підшипником 2, а реакція від радіальних сил - радіально-сферичним двохрядним підшипником 3 і конічним підшипником 2. При дії силу протилежному напрямку, що буде при зберіганні або переміщенні агрегату в зворотному напрямку, при розворотах вісь 4 буде переміщатись у протилежному напрямку вказаному стрілкою А. При цьому у конічному підшипнику 2 виникне радіальний зазор і вісь 4 в зоні конічного Комп’ютерна в ерстка І.Скворцов а 4 підшипника 2 має змогу переміщатись у радіальному напрямку. При цьому радіально-сферичний дворядний підшипник компенсує переміщення і в підшипниковому вузлі дискового робочого органа не будуть виникати зусилля, які можуть вивести з ладу підшипникову опору. Запропонована конструкція підшипникової опори дискового робочого органа дозволяє збільшити час експлуатації без технічного обслуговування, яке заключається в регулюванні зазорів у конічному підшипнику 2 і підвищує довговічність підшипникової опори. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBearing assembly of disk working organ
Автори англійськоюKorol Andrii Petrovych, Oliinyk Oleksandr Anatoliiovych, Kucherenko Hryhorii Fedorovych
Назва патенту російськоюПодшипниковая опора дискового рабочего органа
Автори російськоюКороль Андрей Петрович, Олейник Александр Анатольевич, Кучеренко Григорий Федорович
МПК / Мітки
МПК: A01B 5/00, F16C 13/02
Мітки: органа, опора, дискового, робочого, підшипникова
