Підшипникова опора робочого криволінійного диска на раму агрегату для обробітку грунту
Номер патенту: 16441
Опубліковано: 15.08.2006
Автори: Ніцко Валерій Іванович, Ткачук Олександр Дмитрович, Єсьман Микола Іванович
Формула / Реферат
1. Підшипникова опора робочого криволінійного диска на раму агрегату для обробітку ґрунту, у якої корпус закріплений до рами агрегату та має з одного боку кришку, а на кінці осі виконана нарізка, на яку посаджена затискна гайка, а з протилежного боку встановлений елемент для обпирання на нього ззовні робочого диска, яка відрізняється тим, що згадана кришка виконана суцільною, має кільцевий виступ для посадки у корпус та встановлена в корпусі нерухомо, а кінець осі із затискною гайкою розміщений усередині корпуса.
2. Підшипникова опора за п. 1, яка відрізняється тим, що кришка виконана опуклою.
Текст

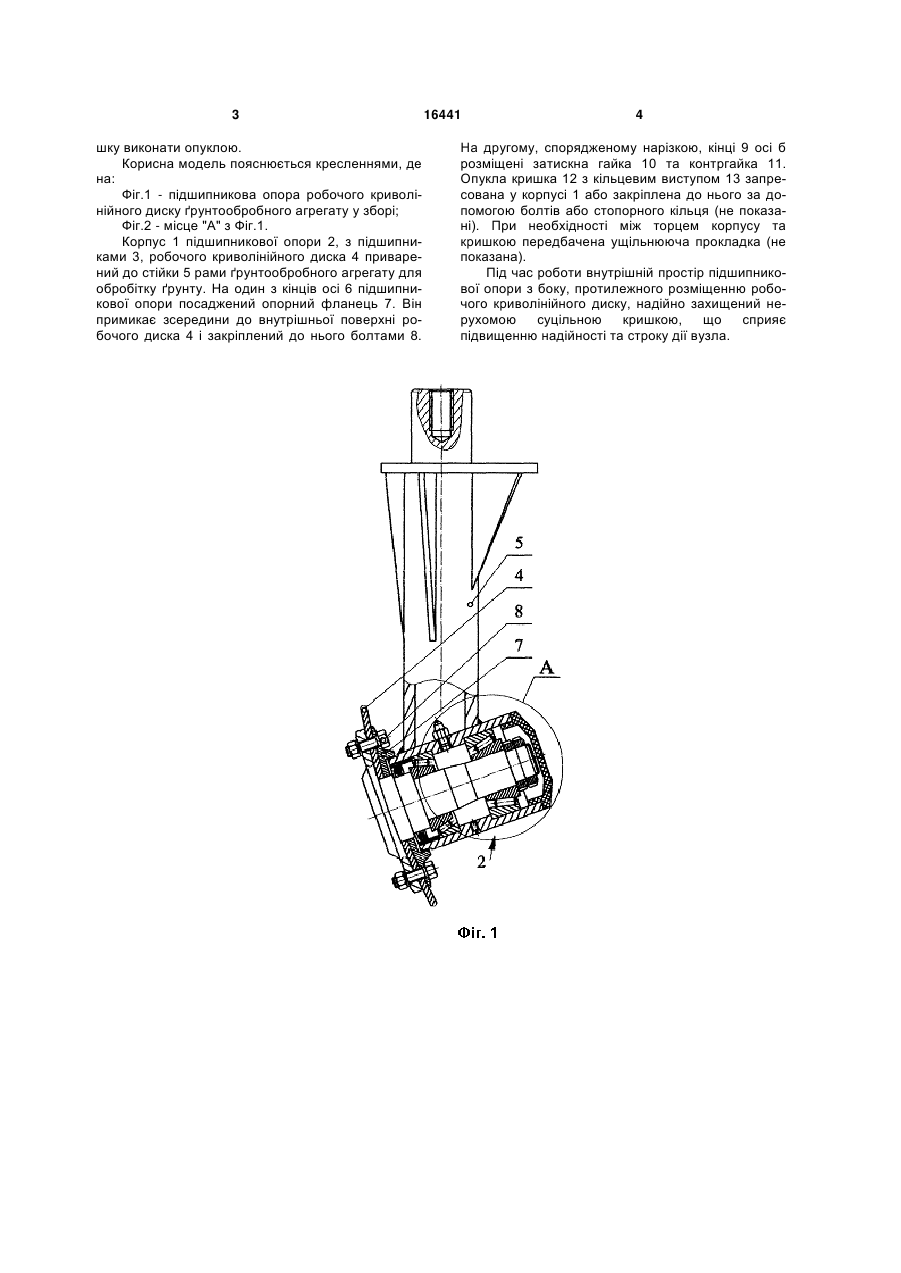

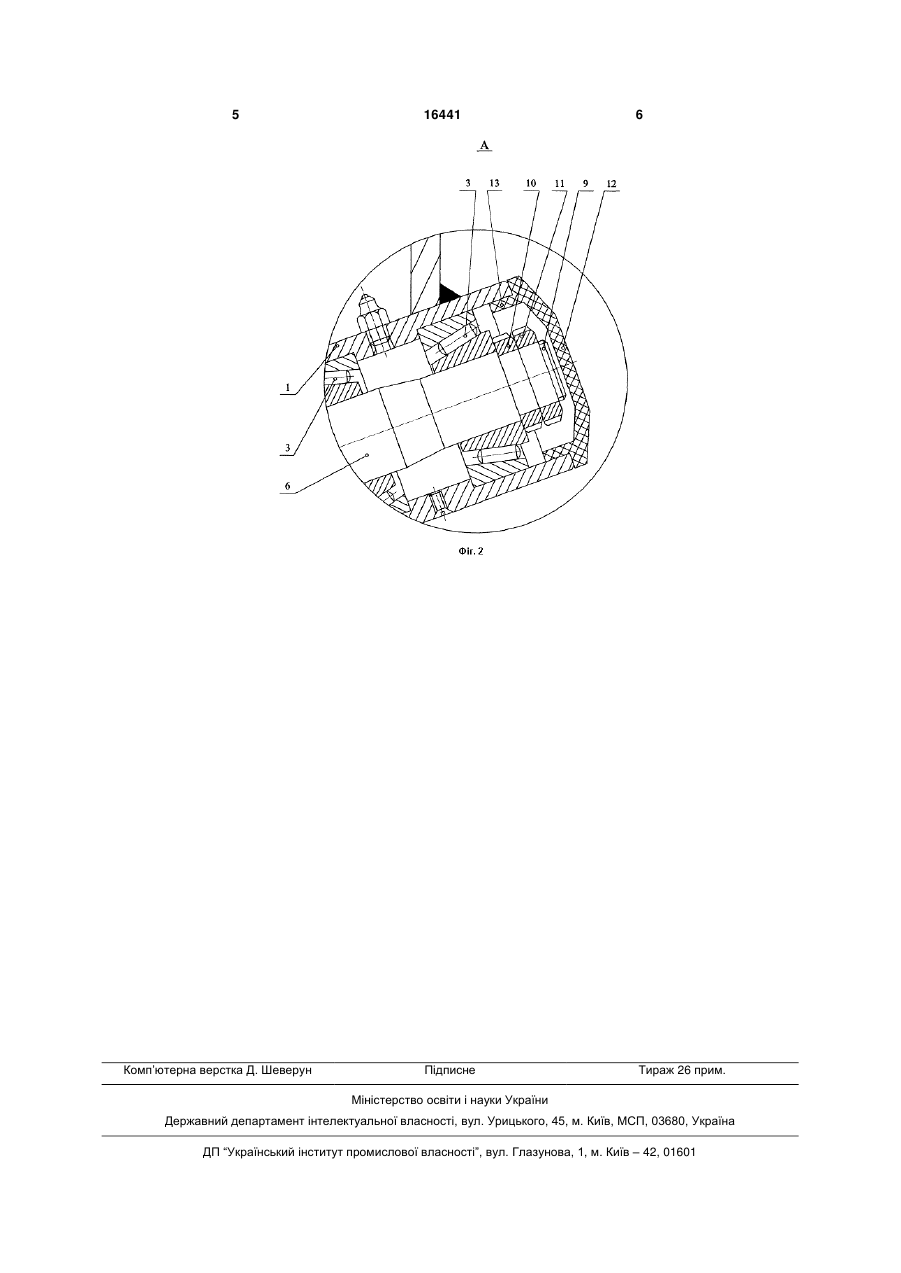

1. Підшипникова опора робочого криволінійного диска на раму агрегату для обробітку ґрунту, у якої корпус закріплений до рами агрегату та має з 3 шку виконати опуклою. Корисна модель пояснюється кресленнями, де на: Фіг.1 - підшипникова опора робочого криволінійного диску ґрунтообробного агрегату у зборі; Фіг.2 - місце "А" з Фіг.1. Корпус 1 підшипникової опори 2, з підшипниками 3, робочого криволінійного диска 4 приварений до стійки 5 рами ґрунтообробного агрегату для обробітку ґрунту. На один з кінців осі 6 підшипникової опори посаджений опорний фланець 7. Він примикає зсередини до внутрішньої поверхні робочого диска 4 і закріплений до нього болтами 8. 16441 4 На другому, спорядженому нарізкою, кінці 9 осі б розміщені затискна гайка 10 та контргайка 11. Опукла кришка 12 з кільцевим виступом 13 запресована у корпусі 1 або закріплена до нього за допомогою болтів або стопорного кільця (не показані). При необхідності між торцем корпусу та кришкою передбачена ущільнююча прокладка (не показана). Під час роботи внутрішній простір підшипникової опори з боку, протилежного розміщенню робочого криволінійного диску, надійно захищений нерухомою суцільною кришкою, що сприяє підвищенню надійності та строку дії вузла. 5 Комп’ютерна верстка Д. Шеверун 16441 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBearing assembly of curvilinear disk on the frame of tillage combine
Автори англійськоюYesman Mykola Ivanovych, Nitsko Valerii Ivanovych, Tkachuk Oleksandr Dmytrovych
Назва патенту російськоюПодшипниковая опора рабочего криволинейного диска на раме агрегата для обработки почвы
Автори російськоюЕсьман Николай Иванович, Ницко Валерий Иванович, Ткачук Александр Дмитриевич
МПК / Мітки
МПК: A01B 71/00
Мітки: раму, опора, підшипникова, криволінійного, диска, агрегату, грунту, обробітку, робочого
