Спосіб виготовлення підкладки з липким монтажним шаром

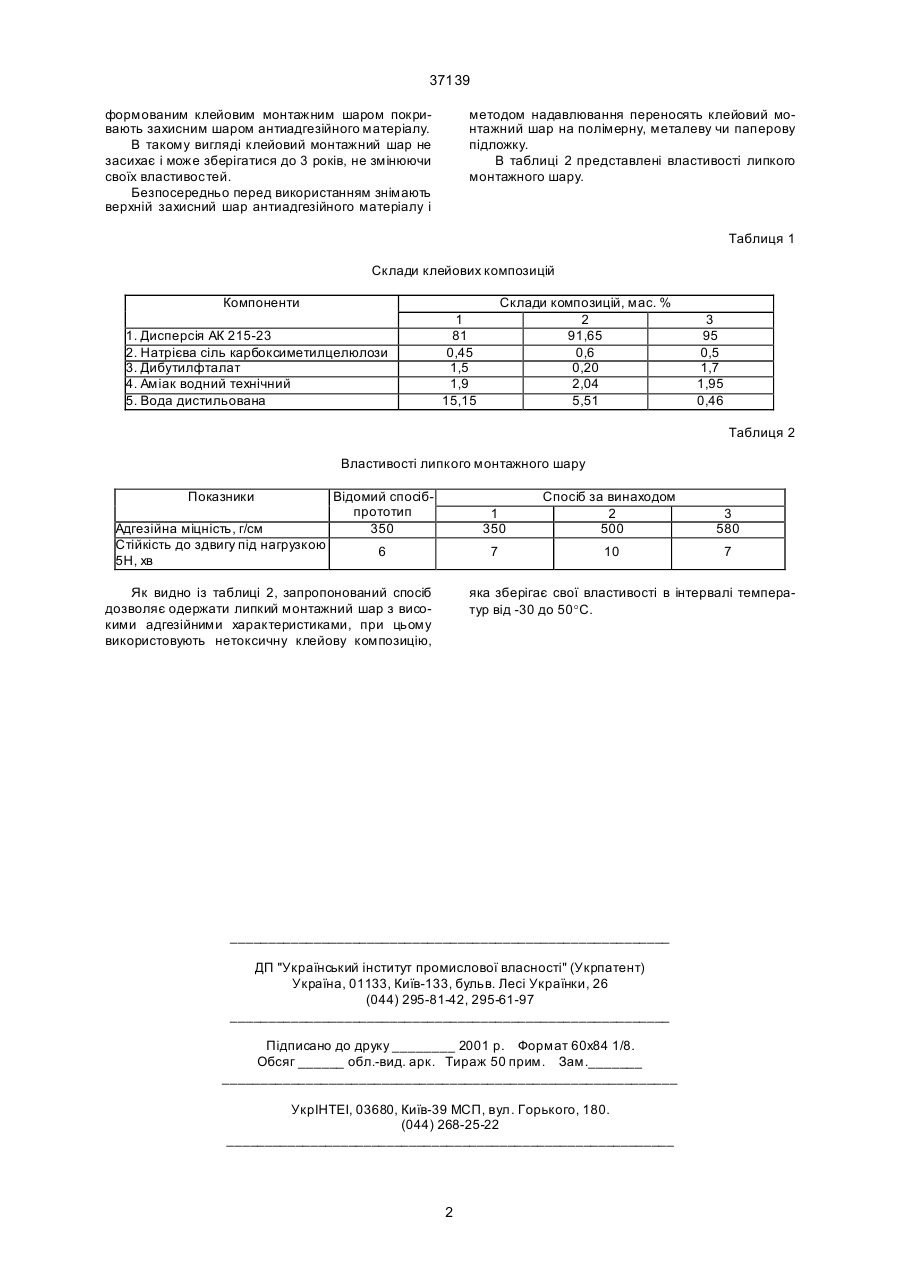

Спосіб виготовлення підкладки з липким монтажним шаром, який включає нанесення на поверхню антиадгезійного матеріалу клейової композиції, її висушування та наступний перенос на різного виду підкладки, який відрізняється тим, що на поверхню антиадгезійного матеріалу наносять клейову композицію наступного складу, мас. %: Винахід відноситься до способів виготовлення підложок з липким монтажним шаром на поверхні металевих, полімерних або паперових матеріалів, здібних тривалий час зберігати клейові властивості та призначених для виготовлення виробів як виробничо-технічного призначення для різних галузей господарства, так і товарів народного споживання. Найбільш близьким до даного способу і обраним за прототип є спосіб виготовлення підложки з липким монтажним шаром, який включає нанесення клейової композиції на поверхню антиадгезійного матеріалу та її висушування з наступним переносом клейового монтажного шару на різного виду підложки (див. СССР, а. с. 638 610). Недоліком відомого способу є те, що в ньому використана клейова композиція, яка містить органічний розчинник, що затруднює те хнологічний процес виготовлення підложки, та нестабільність властивостей клейової композиції. В основу винаходу поставлено задачу удосконалення способу виготовлення підложки з липким монтажним шаром шляхом використання нетоксичної клейової композиції, збереження адгезійних характеристик липкого монтажного шару, що дозволяє розширити області використання та підвищити надійність клейового з'єднання. Поставлена задача вирішується тим, що в способі виготовлення підложки з липким монтаж ним шаром, який включає нанесення на поверхню антиадгезійного матеріалу клейової композиції, її висушування та наступний перенос на різного ви ду підложки, згідно винаходу, на поверхню антиадгезійного матеріалу наносять клейову композицію наступного складу, мас. %: Склад дисперсія АК 215-23 натрієва сіль карбоксиметилцелюлози дибутилфталат аміак водний технічний вода дистильована Мас.% 81-95 0,45-0,5 1,5-2,0 1,9-2,04 15,15-0,46 проводять її висушування при температурі 70-90°С протягом 10-15 хв, після чого накладають захисний шар антиадгезійного матеріалу. В таблиці 1 представлені склади клейових композицій. Дисперсію АК 215-23 (ТУ 6-02-0209913-2-88) використовують як основу, натрієву сіль карбоксиметилцелюлози (ТУ 6-55-40-90) - як захисник, дибутилфталат (ГОСТ 8728-88) - як пластифікатор, аміак водний технічний (ГОСТ 9-77) - як регулятор рН, воду дистильовану (ГОСТ 6709-72) - як розчинник для загусника. Винахід ілюструє приклад конкретного виконання. На заготовку антиадгезійного матеріалу наносять клейову композицію, потім її розташовують в термостаті, або сушильній шафі і витримують при температурі 70-90° протягом 10-15 хв. Заготовк у з (13) 37139 1,5-2,0 1,9-2,04 15,15-0,46 (11) 0,45-0,5 UA Мас.% 81-95 (19) Склад дисперсія АК 215-23 натрієва сіль карбоксиметилцелюлози дибутилфталат аміак водний технічний вода дистильована A проводять її висушування при температурі 70-90°С протягом 10-15 хв, після чого накладають захисний шар антиадгезійного матеріалу. 37139 формованим клейовим монтажним шаром покривають захисним шаром антиадгезійного матеріалу. В такому вигляді клейовий монтажний шар не засихає і може зберігатися до 3 років, не змінюючи своїх властивостей. Безпосередньо перед використанням знімають верхній захисний шар антиадгезійного матеріалу і методом надавлювання переносять клейовий монтажний шар на полімерну, металеву чи паперову підложку. В таблиці 2 представлені властивості липкого монтажного шару. Таблиця 1 Склади клейових композицій Компоненти 1. Дисперсія АК 215-23 2. Натрієва сіль карбоксиметилцелюлози 3. Дибутилфталат 4. Аміак водний технічний 5. Вода дистильована Склади композицій, мас. % 2 91,65 0,6 0,20 2,04 5,51 1 81 0,45 1,5 1,9 15,15 3 95 0,5 1,7 1,95 0,46 Таблиця 2 Властивості липкого монтажного шару Показники Адгезійна міцність, г/см Стійкість до здвигу під нагрузкою 5Н, хв Відомий спосібпрототип 350 1 350 Спосіб за винаходом 2 500 3 580 6 7 10 7 Як видно із таблиці 2, запропонований спосіб дозволяє одержати липкий монтажний шар з високими адгезійними характеристиками, при цьому використовують нетоксичну клейову композицію, яка зберігає свої властивості в інтервалі температур від -30 до 50°C. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
