Дозатор рідини, що містить корпус із вихідними отворами в бічних стінках, розміщений у ньому поршень із постійним магнітом усередині і кульки, розташовані по обидва боки поршня, обмежник ходу поршня, гнучкі мембрани, який відрізняється тим, що поршень має кільцеві розточки по всій поверхні поршня з певним кроком між ними.

Текст

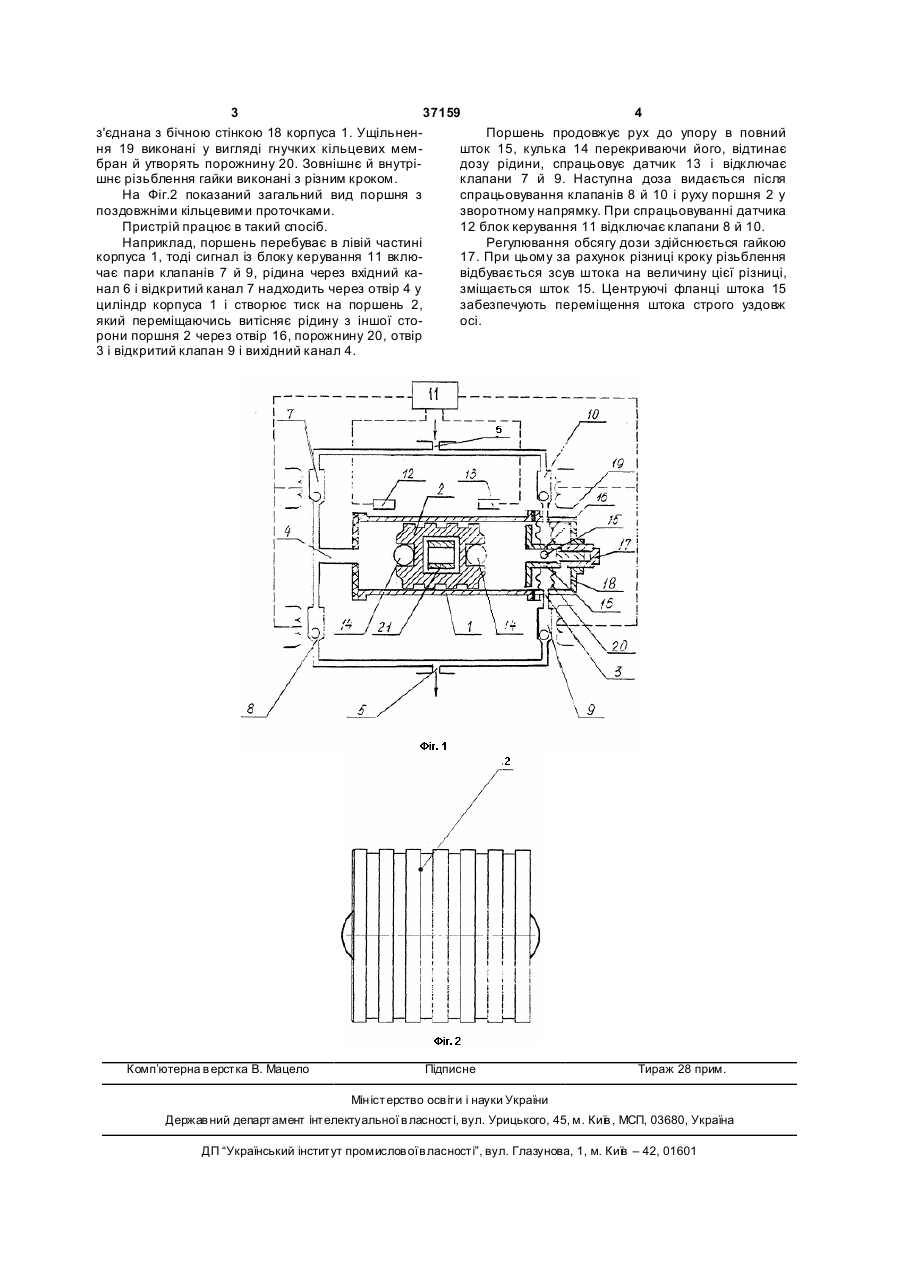

Дозатор рідини, що містить корпус із вихідними отворами в бічних стінках, розміщений у ньому поршень із постійним магнітом усередині і кульки, розташовані по обидва боки поршня, обмежник ходу поршня, гнучкі мембрани, який відрізняється тим, що поршень має кільцеві розточки по всій поверхні поршня з певним кроком між ними. (19) (21) u200803687 (22) 24.03.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ДЕГТЯРИК МИКОЛА ВОЛОДИ МИРОВИЧ, U A, ТЕЛІН ВЛАДИСЛАВ ВОЛОДИ МИРОВИЧ, UA, АРХІПОВ ВАЛЕРІЙ МИКОЛАЙОВИЧ, UA, ТЕСЛЕВИЧ СЕРГІЙ МИХАЙЛОВИЧ, UA, ЛИННИК ВОЛОДИМИР ІВАНОВИЧ, UA, ПОПОВКІН ЮРІЙ МАТВІЙОВИЧ, UA (73) ПІДПРИЄМСТВО ЗІ 100 % ІНВЕСТИЦІЄЮ "НАУКОВО-ВИРОБНИЧИЙ КОМПЛЕКС "УКРКО 3 37159 4 з'єднана з бічною стінкою 18 корпуса 1. УщільненПоршень продовжує рух до упору в повний ня 19 виконані у вигляді гнучких кільцевих мемшток 15, кулька 14 перекриваючи його, відтинає бран й утворять порожнину 20. Зовнішнє й внутрідозу рідини, спрацьовує датчик 13 і відключає шнє різьблення гайки виконані з різним кроком. клапани 7 й 9. Наступна доза видається після На Фіг.2 показаний загальний вид поршня з спрацьовування клапанів 8 й 10 і руху поршня 2 у поздовжніми кільцевими проточками. зворотному напрямку. При спрацьовуванні датчика Пристрій працює в такий спосіб. 12 блок керування 11 відключає клапани 8 й 10. Наприклад, поршень перебуває в лівій частині Регулювання обсягу дози здійснюється гайкою корпуса 1, тоді сигнал із блоку керування 11 вклю17. При цьому за рахунок різниці кроку різьблення чає пари клапанів 7 й 9, рідина через вхідний кавідбувається зсув штока на величину цієї різниці, нал 6 і відкритий канал 7 надходить через отвір 4 у зміщається шток 15. Центруючі фланці штока 15 циліндр корпуса 1 і створює тиск на поршень 2, забезпечують переміщення штока строго уздовж який переміщаючись витісняє рідину з іншої стоосі. рони поршня 2 через отвір 16, порожнину 20, отвір 3 і відкритий клапан 9 і вихідний канал 4. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
