Дозатор рідини

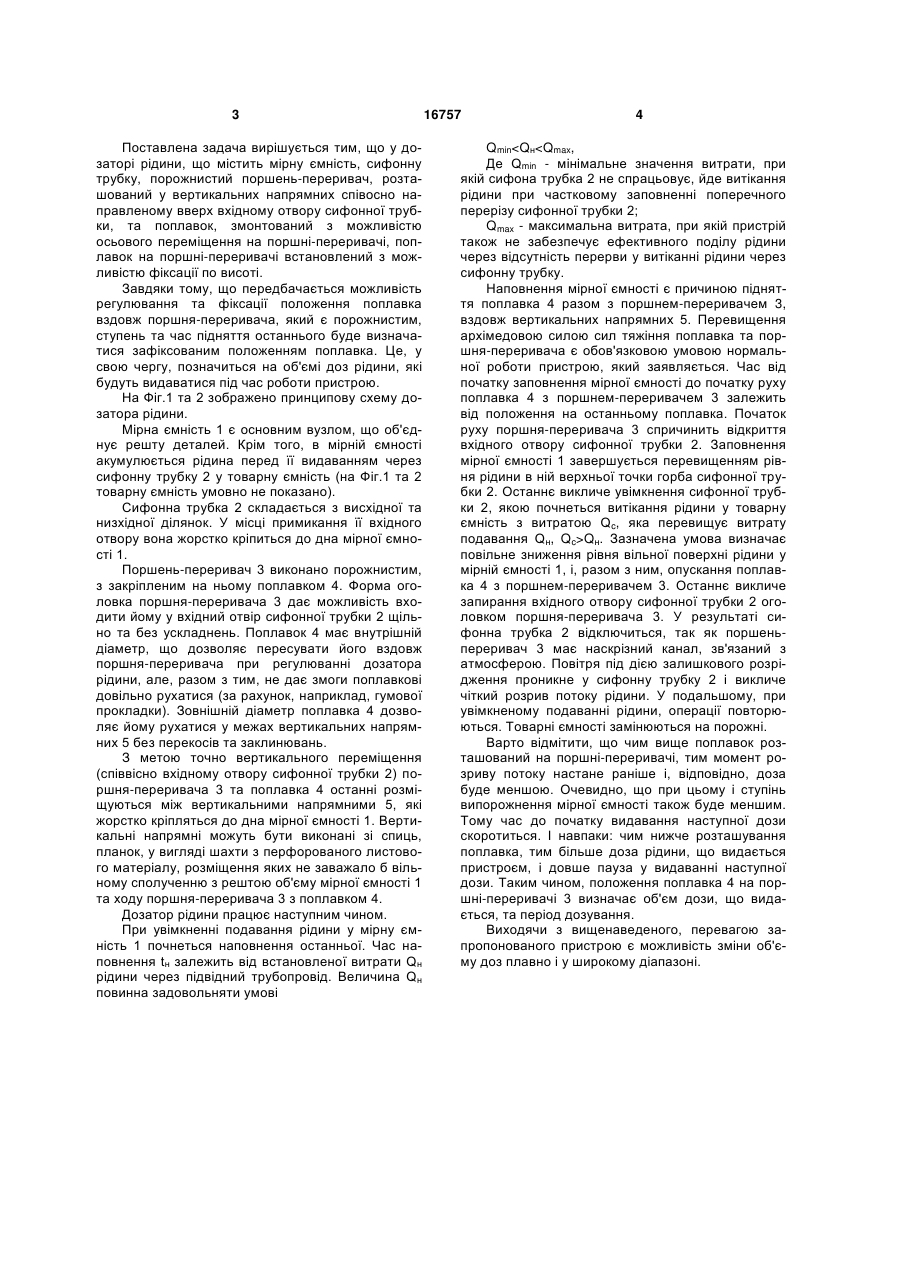

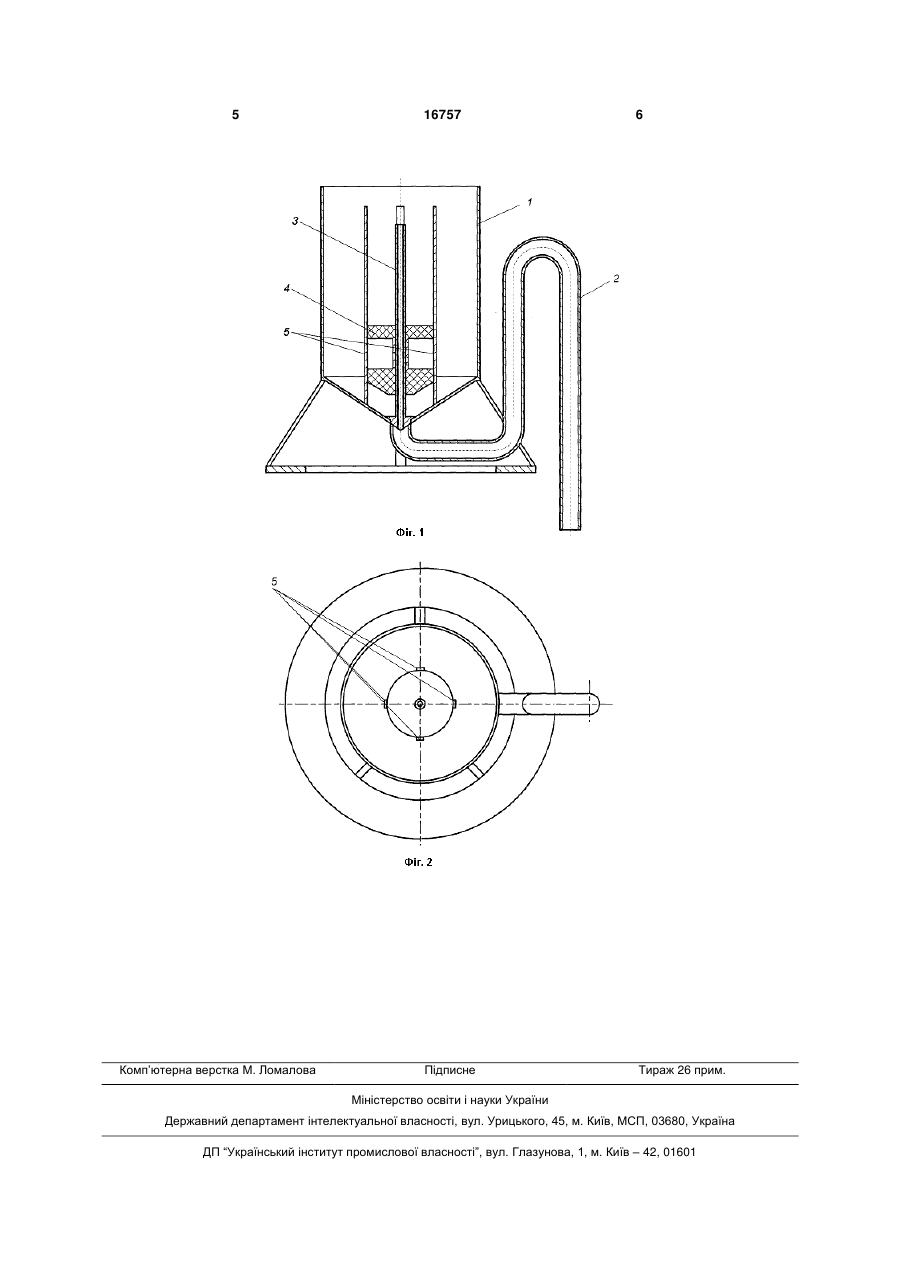

Дозатор рідини, що містить мірну ємність, сифонну трубку, порожнистий поршень-переривач, розташований у вертикальних напрямних співвісно направленому вверх вхідному отвору сифонної трубки, та поплавок, змонтований з можливістю осьового переміщення на поршні-переривачі, який відрізняється тим, що поплавок на поршніпереривачі встановлений з можливістю фіксації по висоті. (19) (21) u200602730 (22) 14.03.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. №8, 2006р. (72) Перемітько Валерій Вікторович, Черненко Яна Миколаївна (73) ДНІПРОДЗЕРЖИНСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 Поставлена задача вирішується тим, що у дозаторі рідини, що містить мірну ємність, сифонну трубку, порожнистий поршень-переривач, розташований у вертикальних напрямних співосно направленому вверх вхідному отвору сифонної трубки, та поплавок, змонтований з можливістю осьового переміщення на поршні-переривачі, поплавок на поршні-переривачі встановлений з можливістю фіксації по висоті. Завдяки тому, що передбачається можливість регулювання та фіксації положення поплавка вздовж поршня-переривача, який є порожнистим, ступень та час підняття останнього буде визначатися зафіксованим положенням поплавка. Це, у свою чергу, позначиться на об'ємі доз рідини, які будуть видаватися під час роботи пристрою. На Фіг.1 та 2 зображено принципову схему дозатора рідини. Мірна ємність 1 є основним вузлом, що об'єднує решту деталей. Крім того, в мірній ємності акумулюється рідина перед її видаванням через сифонну трубку 2 у товарну ємність (на Фіг.1 та 2 товарну ємність умовно не показано). Сифонна трубка 2 складається з висхідної та низхідної ділянок. У місці примикання її вхідного отвору вона жорстко кріпиться до дна мірної ємності 1. Поршень-переривач 3 виконано порожнистим, з закріпленим на ньому поплавком 4. Форма оголовка поршня-переривача 3 дає можливість входити йому у вхідний отвір сифонної трубки 2 щільно та без ускладнень. Поплавок 4 має внутрішній діаметр, що дозволяє пересувати його вздовж поршня-переривача при регулюванні дозатора рідини, але, разом з тим, не дає змоги поплавкові довільно рухатися (за рахунок, наприклад, гумової прокладки). Зовнішній діаметр поплавка 4 дозволяє йому рухатися у межах вертикальних напрямних 5 без перекосів та заклинювань. З метою точно вертикального переміщення (співвісно вхідному отвору сифонної трубки 2) поршня-переривача 3 та поплавка 4 останні розміщуються між вертикальними напрямними 5, які жорстко кріпляться до дна мірної ємності 1. Вертикальні напрямні можуть бути виконані зі спиць, планок, у вигляді шахти з перфорованого листового матеріалу, розміщення яких не заважало б вільному сполученню з рештою об'єму мірної ємності 1 та ходу поршня-переривача 3 з поплавком 4. Дозатор рідини працює наступним чином. При увімкненні подавання рідини у мірну ємність 1 почнеться наповнення останньої. Час наповнення tн залежить від встановленої витрати Qн рідини через підвідний трубопровід. Величина Qн повинна задовольняти умові 16757 4 Qmin
