Пристрій для акустичної локації

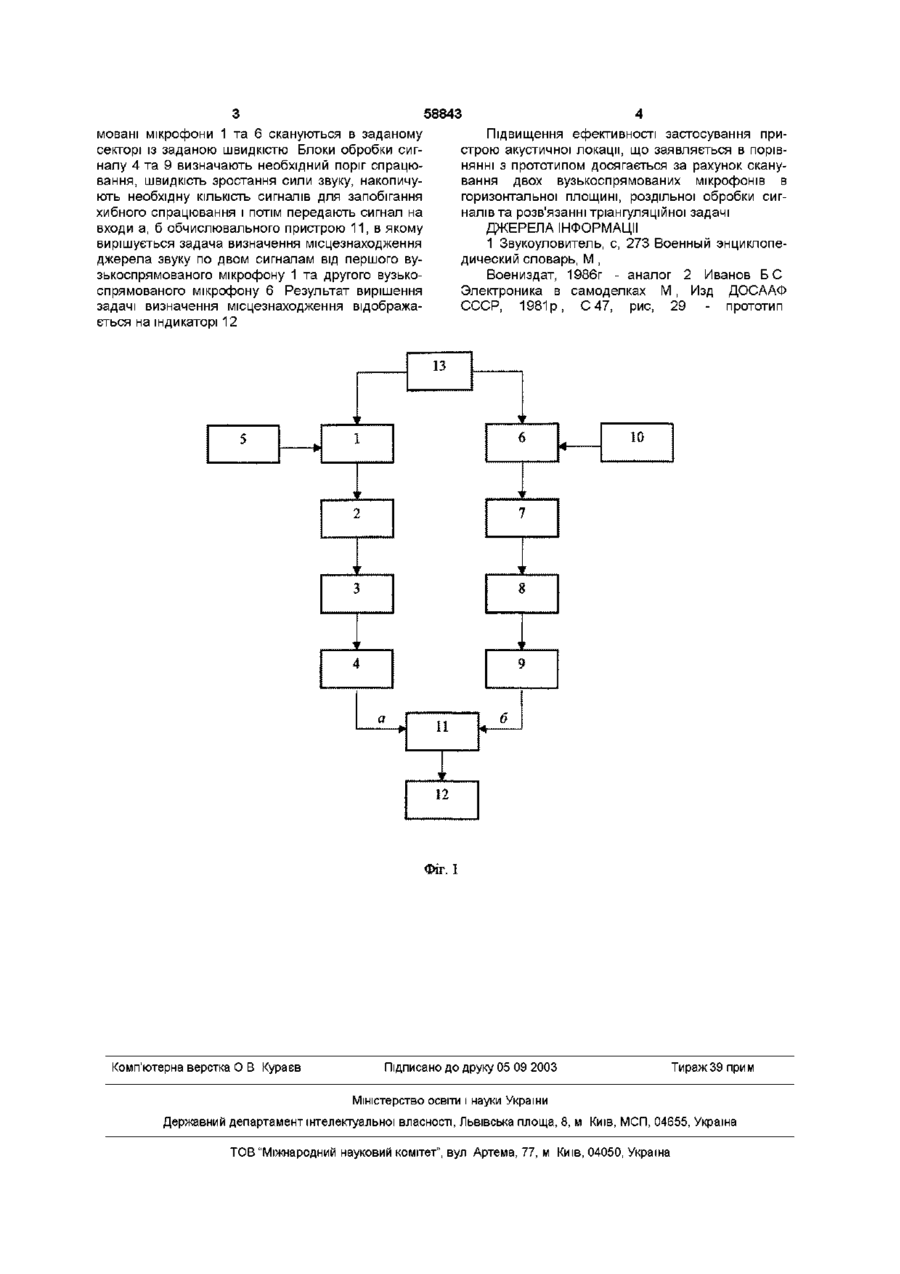

Пристрій для акустичної локації, що містить вузькоспрямований мікрофон, підсилювач, ЛІНІЮ зв'язку та індикатор, який відрізняється тим, що він додатково містить другий вузькоспрямований мікрофон, другий підсилювач, два блоки сканування, другу ЛІНІЮ зв'язку, два блоки обробки сигналів і обчислювальний пристрій Винахід відноситься до галузі озброєння, зокрема, до акустичної локації та пеленгаторів для визначення місцезнаходження джерела звукових хвиль, а саме, до пристроїв для акустичної локації Відомий пристрій звукоуловлювач, що містить чотири вузькоспрямовані мікрофона, ЛІНІЮ зв'язку, індикатор звуку та поворотній пристрій ill Недоліком відомого пристрою звукоуловлювача, є неможливість визначення місцезнаходження джерела звуку Найбільш близьким технічним рішенням, обраним за прототип, є пристрій для акустичної локації, що містить вузькоспрямований мікрофон, посилювач та індикатор 121 Недоліком відомого пристрою для акустичної локації, який обрано за прототип, є відсутність можливості визначення місцезнаходження джерела звуку В основу винаходу поставлено задачу шляхом пеленгування джерела звуку двома вузькоспрямованими мікрофонами забезпечити визначення місцезнаходження джерела звуку Суть винаходу в пристрої для акустичної локації, що містить вузькоспрямований мікрофон, посилювач, ЛІНІЮ зв'язку та індикатор, досягається тим, що до нього запроваджений другий вузькоспрямований мікрофон, другий посилювач, два блоки сканування, другу ЛІНІЮ зв'язку, два блоки обробки сигналів, обчислювальний пристрій Порівнянний аналіз технічного рішення із прототипом дозволяє зробити висновок, що пристрої для акустичної локації, який заявляється, відрізняється тим, що до нього запроваджені другий вузькоспрямований мікрофон, другий посилювач, два блоки сканування, друга ЛІНІЯ зв'язку, два блоки обробки сигналів, обчислювальний пристрій Таким чином, пристрої для акустичної локації, який заявляється, відповідає критерію винаходу "новизна" Суть винаходу поясняється за допомогою креслень, де на фіг 1 подана функціональна схема пристрою для акустичної локації Пристрої для акустичної локації конструктивно містить перший мікрофон 1, посилювач сигналу 2, ЛІНІЮ зв'язку 3, блок обробки сигналу 4, блок сканування 5, а також другий мікрофон 2, другий посилювач 7, другу ЛІНІЮ зв'язку 8, другий блок обробки сигналу 9, та другий блок сканування 10 Конструктивно блок сканування 5 з'єднаний з корпусом мікрофону 1 і сканує його в горизонтальної площані з заданої швидкістю Аналогічно блок сканування 10 з'єднаний з корпусом мікрофону 6, сканує його в горизонтальної площані з заданої швидкістю Виходи першого блоку обробки сигналів 4 та другого блоку обробки сигналів 9 конструктивно з'єднані з обчислювальним пристроєм 11, який в свою чергу з'єднаний з індикатором 12 Прилад для акустичної локації працює наступним чином На вузькоспрямовані мікрофони 1 та 6, які розташовані на відстані один від одного, обмеженою чутливістю мікрофонів, потрапляє звуковий сигнал від джерела звуку 13 Звуковий сигнал у мікрофонах 1 і 6 перетворюється на електричний сигнал, який поступає на вхід першого посилювача 2 та на вхід другого посилювача 7, де посилюється до необхідної величини і по ЛІНІЯМ зв'язку 3 та 8 передається на блоки обробки сигналу 4 та 9, За допомогою блоків сканування 5 і 10, вузькоспря CO ^00 00 ю 58843 мовані мікрофони 1 та 6 скануються в заданому секторі із заданою швидкістю Блоки обробки сигналу 4 та 9 визначають необхідний поріг спрацювання, швидкість зростання сили звуку, накопичують необхідну КІЛЬКІСТЬ сигналів для запобігання хибного спрацювання і потім передають сигнал на входи а, б обчислювального пристрою 11, в якому вирішується задача визначення місцезнаходження джерела звуку по двом сигналам від першого вузькоспрямованого мікрофону 1 та другого вузькоспрямованого мікрофону 6 Результат вирішення задачі визначення місцезнаходження відображається на індикаторі 12 Підвищення ефективності застосування пристрою акустичної локації, що заявляється в порівнянні з прототипом досягається за рахунок сканування двох вузькоспрямованих мікрофонів в горизонтальної площині, роздільної обробки сигналів та розв'язанні тріангуляційної задачі ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Звукоуловитель, с, 273 Военный энциклопедический словарь, М , Воениздат, 1986г - аналог 2 Иванов Б С Электроника в самоделках М , Изд ДОСААФ СССР, 1981р, С 47, рис, 29 - прототип 13 і 5 1 1 0 6 * ч> 2 1 7 і 3 8 f 4 9 а И • 12 ФІГ. 1 Комп'ютерна верстка О В Курасв Підписано до друку 05 09 2003Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
