Закрита електрична машина
Номер патенту: 8560
Опубліковано: 30.09.1996
Автори: Ковальов Євген Борисович, Дорошкевич Костянтин Олександрович, Чернов Ігор Яковлевич, Тимошенко Микола Михайлович, Дмитренко Юрій Іванович
Формула / Реферат
Закрытая электрическая машина, содержащая корпус и подшипниковые щиты с размещенными в них кольцевыми полостями теплообменников, имеющих отверстия для входа и выхода охлаждающей жидкости, отличающаяся тем, что, с целью улучшения охлаждения, в кольцевой полости теплообменника установлена перегородка, герметично перекрывающая ее, а упомянутые отверстия расположены по обе стороны перегородки.
Текст

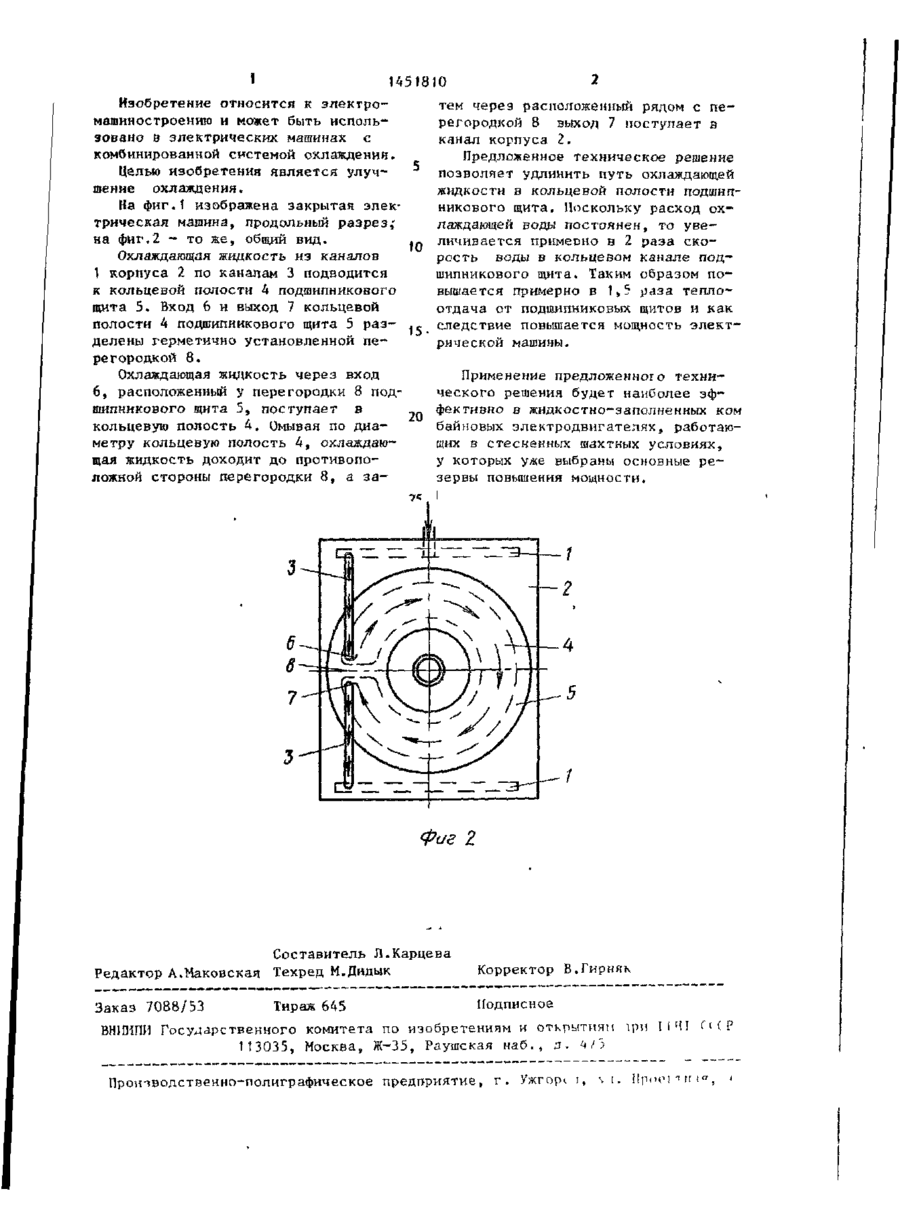

ЗАКРЫТАЯ ЭЛЕКТРИЧЕСКАЯ МАШИНА, содержащая корпус и подшипниковые щиты с разметенными в них кольцевыми полостями теплообменников, имеющих отверстия для входа и выхода охлаждающей жидкости, о тл и ч а ю щ а я с я тем, что, с целью улучшения охлаждения, в кольцевой полости теплообменника установлена перегородка, герметично перекрывающая ее, а упомянутые отверстия расположены по обе стороны перегородки. ел 00 Фиг I L" 1 14518 J0 2 Изобретение относится к электротем через расположенный рядом с пемашиностроению и может быть испольрегородкой 8 выход 7 поступает в зовано в электрических машинах с канал корпуса 2. комбинированной системой охлаждений. Предложенное техническое решение Целью изобретения является улуч^ позволяет удлинить путь охлаждающей шение охлаждения* жидкости в кольцевой полости подшипНа фиг.1 изображена закрытая элекникового щита. Поскольку расход охтрическая машина, продольный разрез; лаждающей воды постоянен, то увена фиг.2 - то же, общий вид. личивается примеоно в 2 раза скоto рость воды в кольцевом канале подОхлаждающая жидкость из каналов 1 корпуса 2 по каналам 3 подводится шипникового щита. Таким образом пок кольцевой полости 4 подшипникового вышается примерно в 1,5 раза теплощита 5. Вход 6 н выход 7 кольцевой отдача от подшипниковых щитов и как полости 4 подшипникового щита 5 раз15- следствие повышается мощность -электделены герметично установленной перической машины. регородкой 8. Охлаждающая жидкость через вход Применение предложенного техни6, расположенный у перегородки 8 подческого решения будет наиболее эфшипникового щита 5, поступает в 20 фективно в жндкостно-заполненных ком кольцевую полость А. Омывая по диабайновых электродвигателях, работаюметру кольцевую полость 4, охлаждающих в стесненных шахтных условиях, щая жидкость доходит до противопоу которых уже выбраны основные реложной стороны перегородки 8, а зазервы повышения мощности. Фае Z Составитель Л.Карцева Редактор А.Маковская Техред М.Дидык Корректор В.Гирняк Заказ 7088/53 Подписное Тираж 645 ВНІШПИ Государственного комитета по изобретениям и открытиям три П 41 113035, Москва, Ж-35, Раушская наб. , л . ыЪ Протводственно-полиграфическое предприятие, г . Уясгорі і, -мі
ДивитисяДодаткова інформація
Назва патенту англійськоюClosed electric machine
Автори англійськоюDmytrenko Yurii Ivanovych, Chernov Ihor Yakovych, Doroshkevych Kostiantyn Oleksandrovych, Kovaliov Yevhen Borysovych, Tymoshenko Mykola Mykhailovych
Назва патенту російськоюЗакрытая электрическая машина
Автори російськоюДмитренко Юрий Иванович, Чернов Игорь Яковлевич, Дорошкевич Константин Александрович, Ковалев Евгений Борисович, Тимошенко Николай Михайлович
МПК / Мітки
Мітки: електрична, машина, закрита
Код посилання
