Револьвер

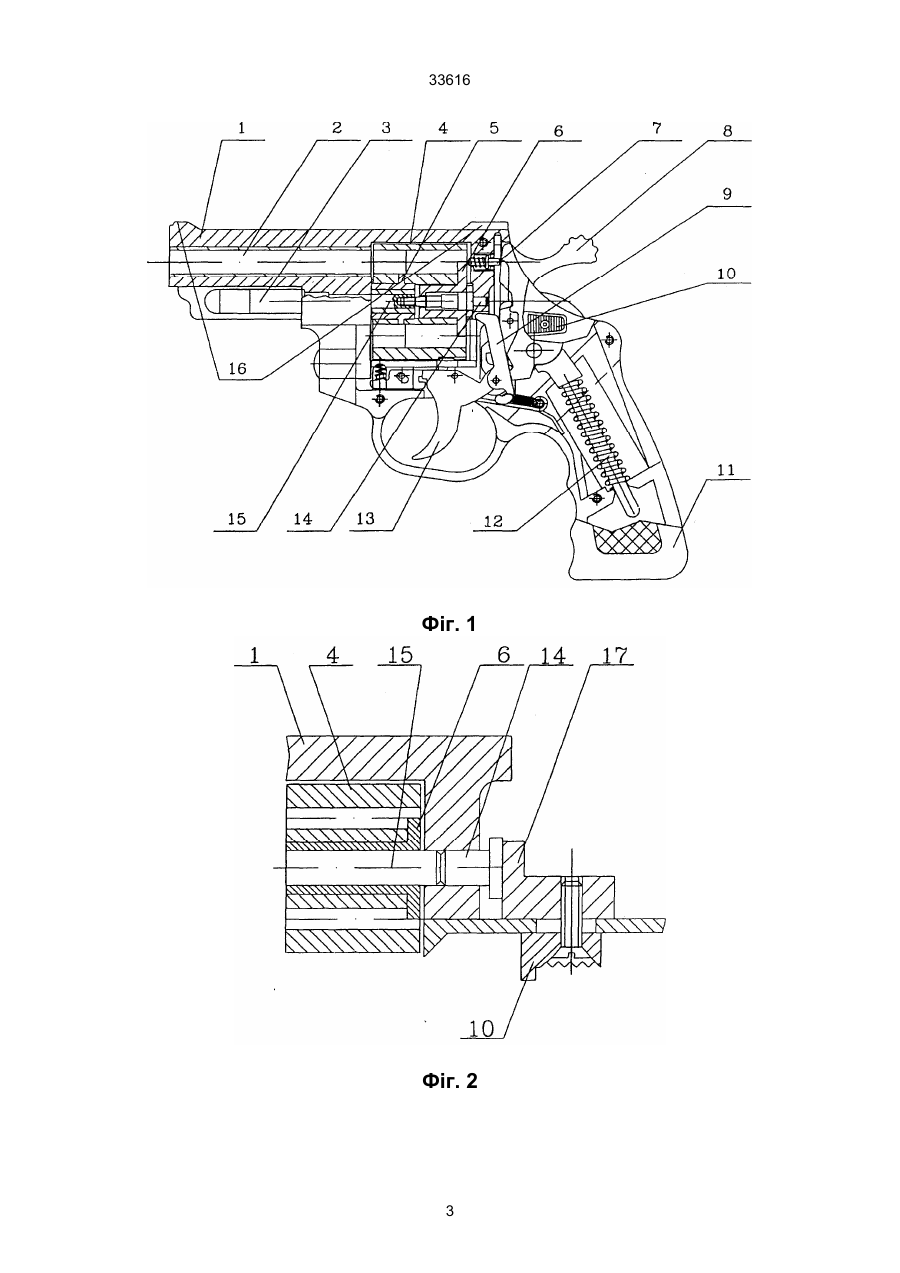

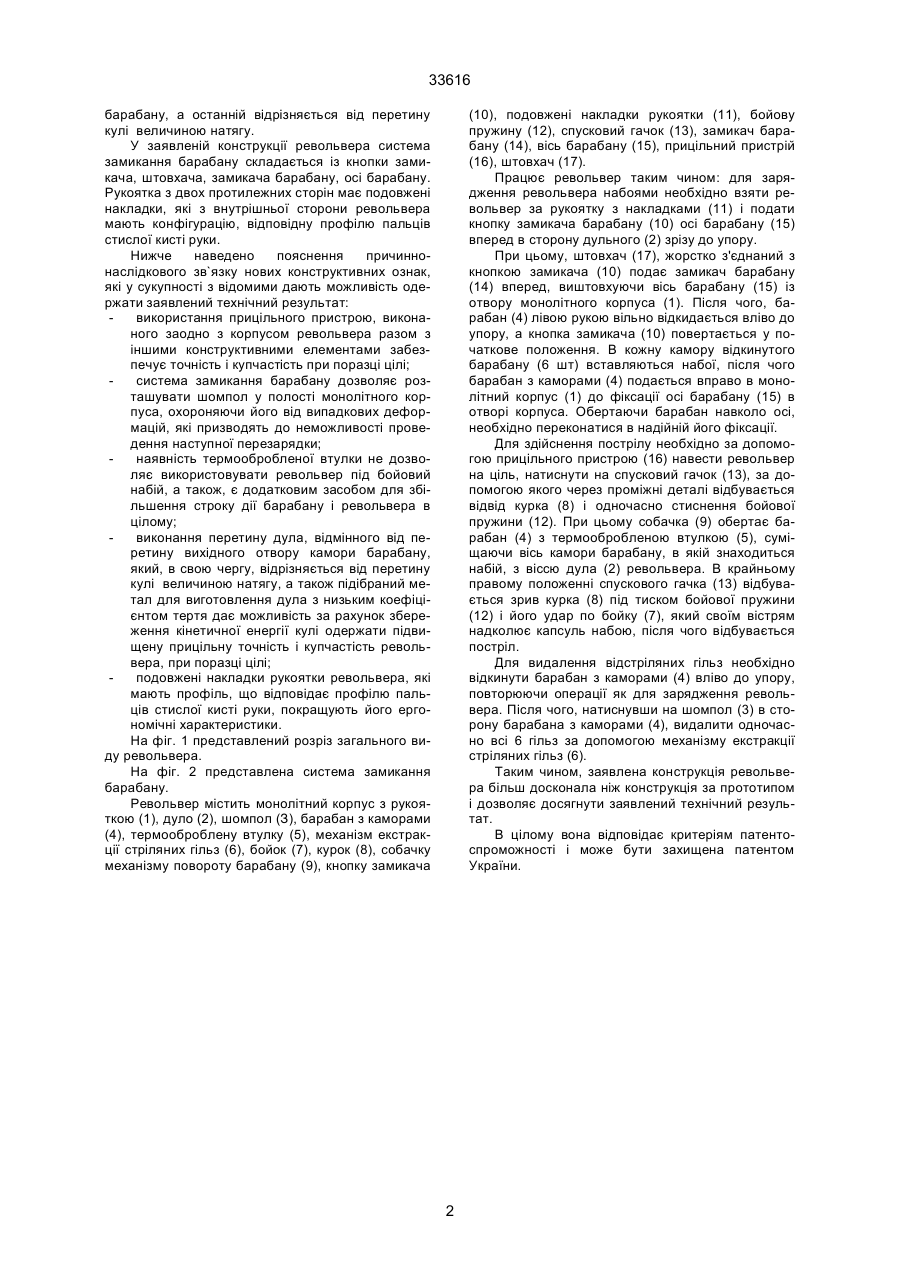

1. Револьвер, який містить монолітний корпус з рукояткою, дуло, барабан з каморами та механізмом екстракції стріляних гільз, ударно-спусковий механізм, що складається з курка, спускового гачка, собачки механізму повороту барабану, бойової пружини, бойка, шомпола, замикача барабану, який відрізняється тим, що він додатково містить прицільний пристрій, виконаний разом з корпусом револьвера; систему замикання барабану; термо 33616 барабану, а останній відрізняється від перетину кулі величиною натягу. У заявленій конструкції револьвера система замикання барабану складається із кнопки замикача, штовхача, замикача барабану, осі барабану. Рукоятка з двох протилежних сторін має подовжені накладки, які з внутрішньої сторони револьвера мають конфігурацію, відповідну профілю пальців стислої кисті руки. Нижче наведено пояснення причиннонаслідкового зв`язку нових конструктивних ознак, які у сукупності з відомими дають можливість одержати заявлений технічний результат: використання прицільного пристрою, виконаного заодно з корпусом револьвера разом з іншими конструктивними елементами забезпечує точність і купчастість при поразці цілі; система замикання барабану дозволяє розташувати шомпол у полості монолітного корпуса, охороняючи його від випадкових деформацій, які призводять до неможливості проведення наступної перезарядки; наявність термообробленої втулки не дозволяє використовувати револьвер під бойовий набій, а також, є додатковим засобом для збільшення строку дії барабану і револьвера в цілому; виконання перетину дула, відмінного від перетину вихідного отвору камори барабану, який, в свою чергу, відрізняється від перетину кулі величиною натягу, а також підібраний метал для виготовлення дула з низьким коефіцієнтом тертя дає можливість за рахунок збереження кінетичної енергії кулі одержати підвищену прицільну точність і купчастість револьвера, при поразці цілі; подовжені накладки рукоятки револьвера, які мають профіль, що відповідає профілю пальців стислої кисті руки, покращують його ергономічні характеристики. На фіг. 1 представлений розріз загального виду револьвера. На фіг. 2 представлена система замикання барабану. Револьвер містить монолітний корпус з рукояткою (1), дуло (2), шомпол (З), барабан з каморами (4), термооброблену втулку (5), механізм екстракції стріляних гільз (6), бойок (7), курок (8), собачку механізму повороту барабану (9), кнопку замикача (10), подовжені накладки рукоятки (11), бойову пружину (12), спусковий гачок (13), замикач барабану (14), вісь барабану (15), прицільний пристрій (16), штовхач (17). Працює револьвер таким чином: для зарядження револьвера набоями необхідно взяти револьвер за рукоятку з накладками (11) і подати кнопку замикача барабану (10) осі барабану (15) вперед в сторону дульного (2) зрізу до упору. При цьому, штовхач (17), жорстко з'єднаний з кнопкою замикача (10) подає замикач барабану (14) вперед, виштовхуючи вісь барабану (15) із отвору монолітного корпуса (1). Після чого, барабан (4) лівою рукою вільно відкидається вліво до упору, а кнопка замикача (10) повертається у початкове положення. В кожну камору відкинутого барабану (6 шт) вставляються набої, після чого барабан з каморами (4) подається вправо в монолітний корпус (1) до фіксації осі барабану (15) в отворі корпуса. Обертаючи барабан навколо осі, необхідно переконатися в надійній його фіксації. Для здійснення пострілу необхідно за допомогою прицільного пристрою (16) навести револьвер на ціль, натиснути на спусковий гачок (13), за допомогою якого через проміжні деталі відбувається відвід курка (8) і одночасно стиснення бойової пружини (12). При цьому собачка (9) обертає барабан (4) з термообробленою втулкою (5), суміщаючи вісь камори барабану, в якій знаходиться набій, з віссю дула (2) револьвера. В крайньому правому положенні спускового гачка (13) відбувається зрив курка (8) під тиском бойової пружини (12) і його удар по бойку (7), який своїм вістрям надколює капсуль набою, після чого відбувається постріл. Для видалення відстріляних гільз необхідно відкинути барабан з каморами (4) вліво до упору, повторюючи операції як для зарядження револьвера. Після чого, натиснувши на шомпол (3) в сторону барабана з каморами (4), видалити одночасно всі 6 гільз за допомогою механізму екстракції стріляних гільз (6). Таким чином, заявлена конструкція револьвера більш досконала ніж конструкція за прототипом і дозволяє досягнути заявлений технічний результат. В цілому вона відповідає критеріям патентоспроможності і може бути захищена патентом України. 2 33616 Фіг. 1 Фіг. 2 3 33616 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
