Ударно-спусковий механізм для газогенеруючого пристрія вогнегасників

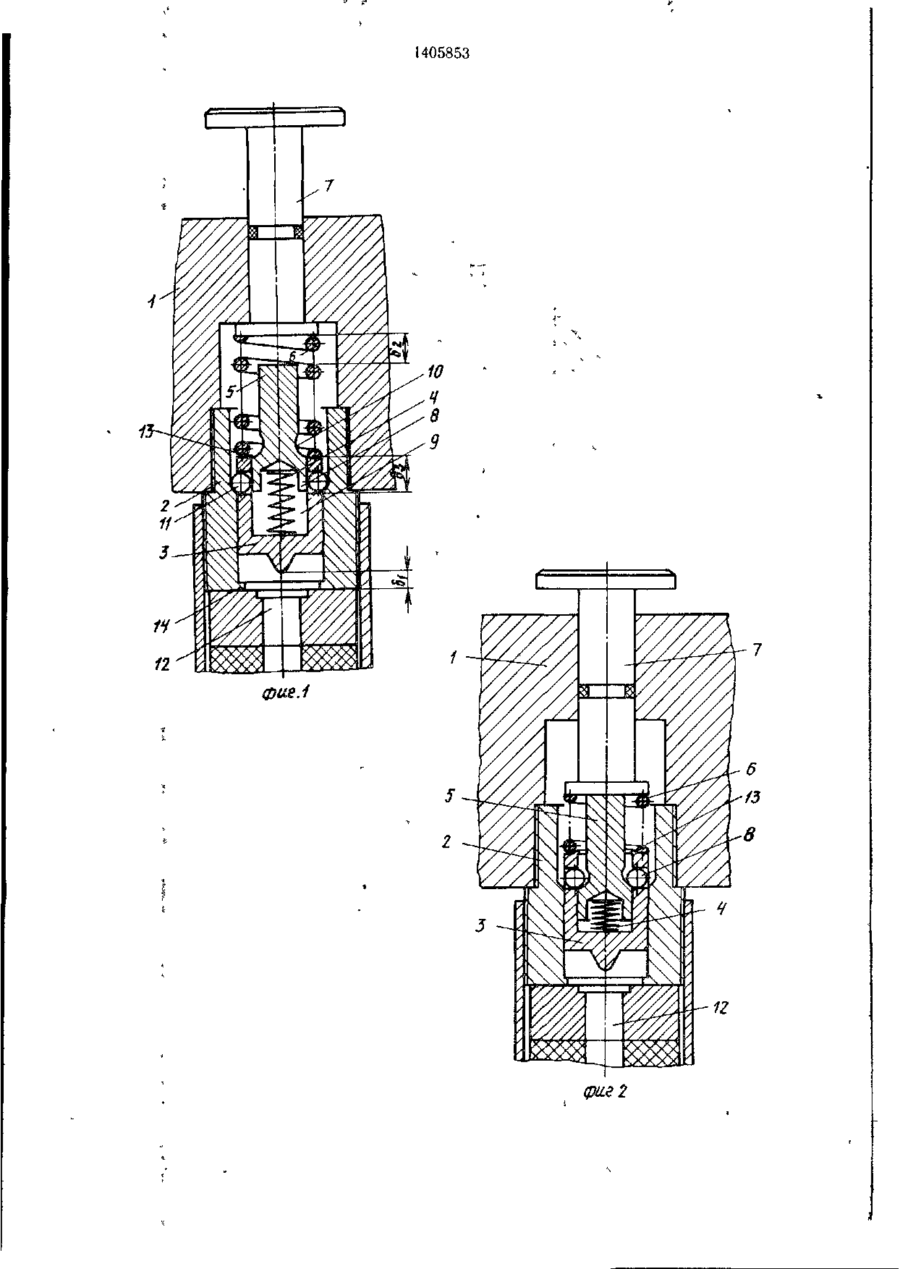

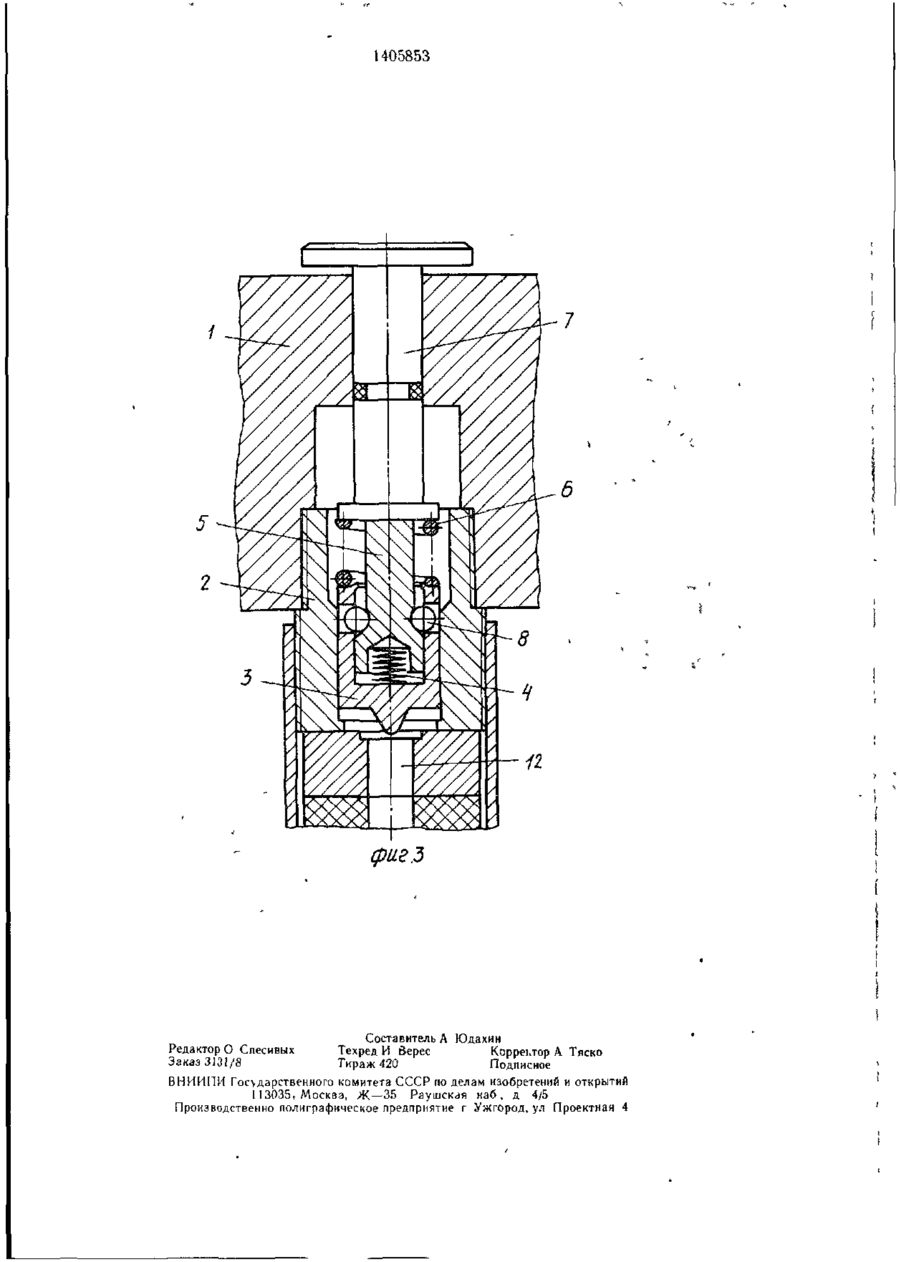

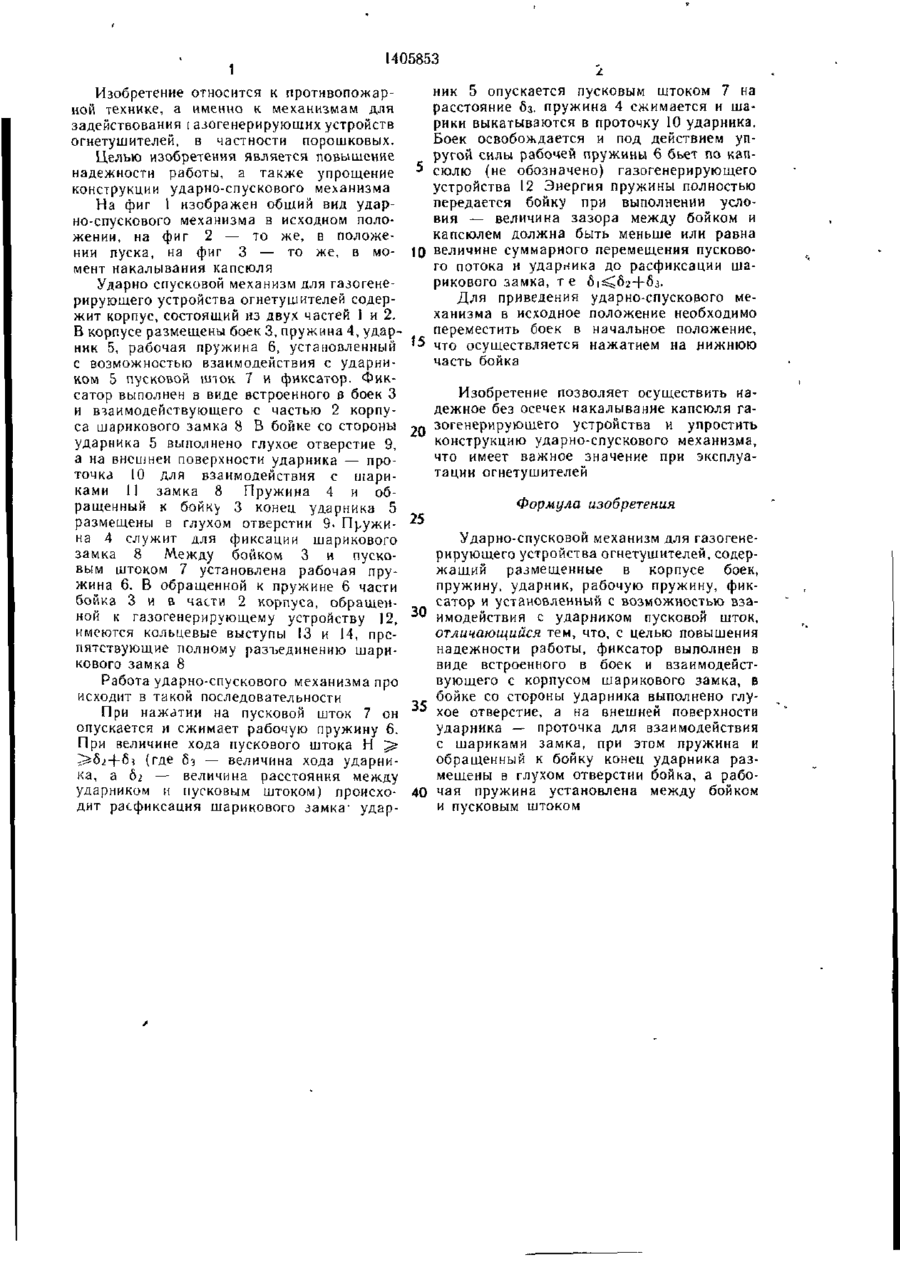

Изобретение относится к противопожарной технике, а именно к механизмам для задействования газогенерирующих устройств огнетушителей, в частности порошковых, и позволяет повысить надежность работы, а также упростить конструкцию механизма В корпусе, состоящем из двух час тей 1 и 2, размещен боек 3, пружина 4, удар ник 5, рабочая пружина 6, установленный с возможностью взаимодействия с ударником 5 пусковой шток 7 и фиксатор, выполненный в виде встроенного в боек 3 и взаимодействующего с частью 2 корпуса шари кового замка 8 В бойке со стороны ударника 5 выполнено глухое отверстие 9, а на внешней поверхности ударника—проточка J0 для взаимодействия с шариками замка 8 Пружина 4 и обращенный к бойку 3 конец ударника 5 размещены в глухом отверстии 9 Пружина 4 служит для фиксации шарикового замка 8 Между бойком 3 и пусковым штоком 7, установлена рабочая пружина 6 В обращенной к пружине части бойка и в части 2 корпуса, обращен ной к газогенерирующему устройству 12, имеются кольцевые выступы 13 и 14, пре пятствующие полному разъединению шарикового замка 8 3 ил О СП 00 ел со гг 1 1405853 Изобретение относится к противопожарной технике, а именно к механизмам для задействования і азогенерирующих устройств огнетушителей, в частности порошковых. Целью изобретения является повышение надежности работы, а также упрощение конструкции ударно-спускового механизма На фиг 1 изображен обший вид ударно-спускового механизма в исходном положении, на фиг 2 — то же, в положении пуска, на фиг 3 — то же, в момент накалывания капсюля Ударно спусковой механизм для газогенерирующего устройства огнетушителей содержит корпус, состоящий из двух частей 1 и 2. В корпусе размещены боек 3, пружина 4, ударник 5, рабочая пружина 6, установленный с возможностью взаимодействия с ударником 5 пусковой шток 7 и фиксатор. Фиксатор выполнен в виде встроенного в боек 3 и взаимодействующего с частью 2 корпуса шарикового замка 8 В бойке со стороны ударника 5 выполнено глухое отверстие 9, а на внешней поверхности ударника — проточка 10 для взаимодействия с шариками 11 замка 8 Пружина 4 и обращенный к бойку 3 конец, ударника 5 размещены в глухом отверстии 9- Пьужина 4 служит для фиксации шарикового замка 8 Между бойком 3 и пусковым штоком 7 установлена рабочая пружина 6. В обращенной к пружине 6 части бойка 3 и в части 2 корпуса, обращенной к газогенерирующему устройству 12, имеются кольцевые выступы 13 и 14, препятствующие полному разъединению шарикового замка 8 Работа ударно-спускового механизма про исходит в такой последовательности При нажатии на пусковой шток 7 он опускается и сжимает рабочую пружину 6. При величине хода пускового штока Н ^ ^Sj-j-fii (где бз — величина хода ударника, з бі — величина расстояния между ударником и пусковым штоком) происходит расфиксация шарикового замка' удар ник 5 опускается пусковым штоком 7 на расстояние бз. пружина 4 сжимается и шарики выкатываются в проточку 10 ударника. Боек освобождается и под действием упругой силы рабочей пружины 6 бьет по кап5 сюлю (не обозначено) газогенерирующего устройства 12 Энергия пружины полностью передается бойку при выполнении условия — величина зазора между бойком и капсюлем должна быть меньше или равна to величине суммарного перемещения пускового потока и ударника до расфиксации шарикового замка, т е 61^62+63. Для приведения ударно-спускового механизма в исходное положение необходимо переместить боек в начальное положение, 15 что осуществляется нажатием на нижнюю часть бойка Изобретение позволяет осуществить надежное без осечек накалывание капсюля га2Q зогенерирующего устройства и упростить конструкцию ударно-спускового механизма, что имеет важное значение при эксплуатации огнетушителей 25 Формула изобретения Ударно-спусковой механизм для газогенерирующего устройства огнетушителей, содержащий размещенные в корпусе боек, пружину, ударник, рабочую пружину, фиксатор и установленный с возможностью вза30 имодействия с ударником пусковой шток, отличающийся тем, что, с целью повышения надежности работы, фиксатор выполнен в виде встроенного в боек и взаимодействующего с корпусом шарикового замка, в бойке со стороны ударника выполнено глу35 хое отверстие, а на внешней поверхности ударника — проточка для взаимодействия с шариками замка, при этом пружина и обращенный к бойку конец ударника размещены в глухом отверстии бойка, а рабо40 чая пружина установлена между бойком и пусковым штоком 1405853 13-4 12 1405853 12 фиг 3 Составитель А Юдахин Техред И верес Корректор А Тяско Тираж 420 Подписное ВНИИПИ Гос\дарственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35 Раушскля наб , д 4/5 Производственно полиграфическое предприятие г Ужгород, ул Проектная 4 Редактор О Спесивых Заказ 3131/8
