Арбалет

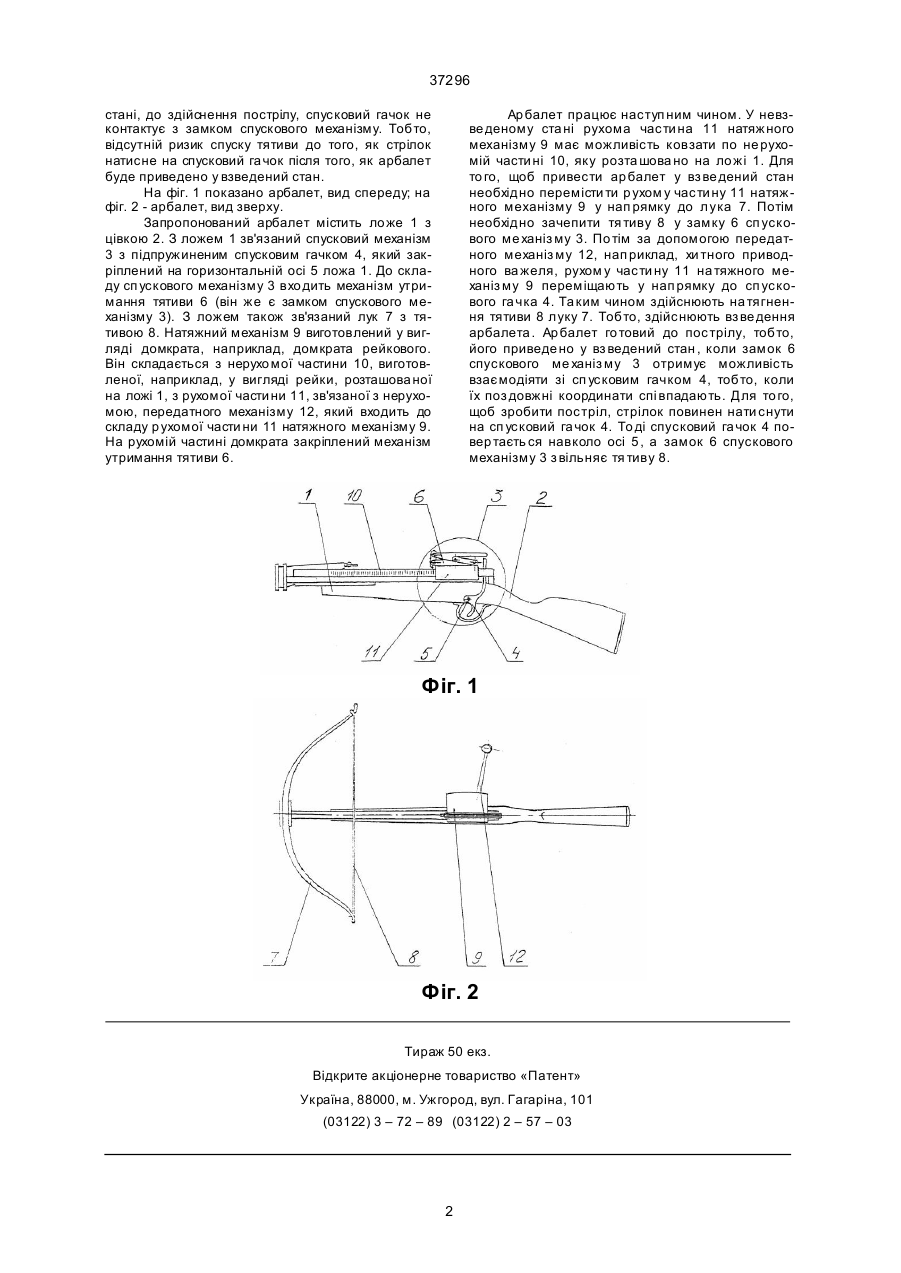

Арбалет, що містить ложе, зв’язані з ним механізм утримання тятиви, спусковий механізм зі спусковим гачком, лук з тятивою і натяжний механізм, який відрізняється тим, що на ложі розташована нерухома частина натяжного механізму, виготовленого у вигляді домкрата, наприклад, домкрата рейкового, а на рухомій частині натяжного механізму, зв’язаній з нерухомою, розташований замок спускового механізму, який одночасно є механізмом утримання тятиви. Ю (13) 37296 (11) UA спускового механізму, який одночасно є механізмом утримання тятиви. У пристрої, що заявляється, зменшення зусиль, які необхідні для підготовки арбалета до стрільби досягається тим, що замок спускового механізму, який одночасно є механізмом утримання тятиви, зв'язаний з рухомою частиною натяжного. У невзведеному стані арбалета тятиву зачіпляють у замку спускового механізму, а потім переміщають у напрямку спускового гачка рухому частину натяжного механізму по корпусу ложа, на ЯКОМУ розташована, нерухо ма частина натяжного механізму, наприклад, домкрата рейкового, яка виготовлена, наприклад, у вигляді рейки. Це переміщення здійснюють за допомогою передатного механізму, наприклад, хитного приводного важеля. Тобто, здійснюють взведення арбалета. Таким чином, нема необхідності у прикладанні великого зусилля до важеля натяжного механізму, яке має подолати силу натягнення тятиви, тому що це зусилля трансформується у порівняно мале зусилля на передатному механізмі арбалета, який заявляється. Таким чином. спрощується підготування арбалета до стрільби, а саме, процес взведення арбалета. У пристрої, який заявляється, досягається також спрощення конструкції арбалета, за рахунок того, що механізм утримання тятиви, спусковий механізм, натяжний механізм є вузлами єдиного спуско-натяжного механізму. Таке взаємне проникання та об'єднання вищеперелікованих механізмів у єдиний механізм сприяє спрощенню конструкції арбалета, а також зменшенню його габаритів. Позитивною особливістю пристрою, що заявляється, є те, що у ньому забезпечується безпека експлуа тації внаслідок того, що у взведеному (19) Винахід відноситься до механічної зброї, а саме, до арбалетів, та може бути використаний у спортивній стрільбі та мисливстві. Найбільш близьким до винаходу за те хнічною суттю, призначенням і результату, що досягається, та вибраним за прототип, є арбалет, що містить ложе, з яким зв'язаний механізм утримання тятиви, спусковий механізм зі спусковим гачком, лук з тятивою та на тяжний механізм [1] . Цей відомий механізм має недоліки: - складність підготування арбалета до стрільби, тому що для натягнення тятиви потрібно прикладання великого зусилля до важеля натяжного механізму; - необхідність наявності щонайменше трьох окремих механізмів: механізму утримання тятиви, спускового механізму, натяжного механізму, внаслідок чого уск ладнюється конструкція арбалета. В основу ви находу поставлена задача створення арбалета, в якому досягається зменшення зусиль, які необхідні для приведення арбалета у взведений стан. Тобто, велике зусилля, яке необхідно прикласти до ва желя натяжного механізму відомого арбалета трансформується у порівняно мале зусилля на передатному механізмі арбалета, який заявляється. Поставлена задача вирішуєть ся тим, що в арбалеті, який містить ложе, зв'язані з ним механізм утримання тятиви, спусковий механізм зі спусковим гачком, лук з тятивою і натяжний механізм, згідно з винаходом, на ложі розташована нерухо ма частина натяжного механізму, ви готовленого у вигляді домкрата, наприклад, домкрата рейкового. На рухомій частині натяжного механізму, зв'я заній з нерухо мою, розташова ний замок C2 ______________________________ 37296 стані, до здійснення пострілу, спусковий гачок не контактує з замком спускового механізму. Тобто, відсутній ризик спуску тятиви до того, як стрілок натисне на спусковий га чок після того, як арбалет буде приведено у взведений стан. На фіг. 1 показано арбалет, вид спереду; на фіг. 2 - арбалет, вид зверху. Запропонований арбалет містить ло же 1 з цівкою 2. З ложем 1 зв'язаний спусковий механізм 3 з підпружиненим спусковим гачком 4, який закріплений на горизонтальній осі 5 ложа 1. До складу сп ускового механізму 3 вхо дить механізм утримання тятиви 6 (він же є замком спускового механізму 3). З ложем також зв'язаний лук 7 з тятивою 8. Натяжний механізм 9 виготовлений у вигляді домкрата, наприклад, домкрата рейкового. Він складається з нерухо мої частини 10, виготовленої, наприклад, у вигляді рейки, розташова ної на ложі 1, з рухомої части ни 11, зв'язаної з нерухомою, передатного механізму 12, який входить до складу р ухомої части ни 11 натяжного механізму 9. На рухомій частині домкрата закріплений механізм утримання тятиви 6. Ар балет працює наступ ним чином. У невзве деному ста ні рухома части на 11 натяжного механізму 9 має можливість ковзати по не рухомій части ні 10, яку розта шова но на ло жі 1. Для то го, щоб привести ар балет у вз ве дений стан необхідно перемісти ти р ухом у части ну 11 натяжного механізму 9 у нап рямку до лука 7. Потім необхідно зачепити тя тиву 8 у замку 6 сп ускового ме ханіз му 3. По тім за допомогою передатного механіз му 12, нап риклад, хи тного приводного ва желя, рухом у части ну 11 на тяжного механіз му 9 переміщають у нап рямку до сп ускового га чка 4. Та ким чином здійснюють на тягнення тятиви 8 луку 7. Тобто, здійснюють вз ве дення арбалета . Ар балет го товий до пострілу, тобто, його приведе но у вз ведений стан , коли замок 6 спускового ме ханіз му 3 отримує можливість взаємодіяти зі сп усковим гачком 4, тобто, коли їх поз довжні координати спі впадають. Для то го, щоб зробити постріл, стрілок повинен нати снути на сп усковий га чок 4. То ді спусковий га чок 4 повер таєть ся навколо осі 5 , а замок 6 спускового механізму 3 з вільняє тя тиву 8. Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
