Пристрій для виготовлення гофрованої стрічки
Номер патенту: 37339
Опубліковано: 25.11.2008
Автори: Савуляк Віктор Валерійович, Молодецька Тетяна Ігорівна, Савуляк Валерій Іванович
Формула / Реферат
Пристрій для виготовлення гофрованої стрічки, що містить основу, з встановленою на ній першою матрицею, кріпильну плиту, на якій встановлений згинальний пуансон, з можливістю зворотно-поступального руху по напрямних відносно даної плити, який відрізняється тим, що в нього введено калібрувальний пуансон, який розташований паралельно основі, згинальну матрицю, яка нерухомо встановлена на основі, причому як перша матриця використовується рухома калібрувальна матриця, яка встановлена з можливістю руху по напрямних і підпружинена відносно основи.
Текст

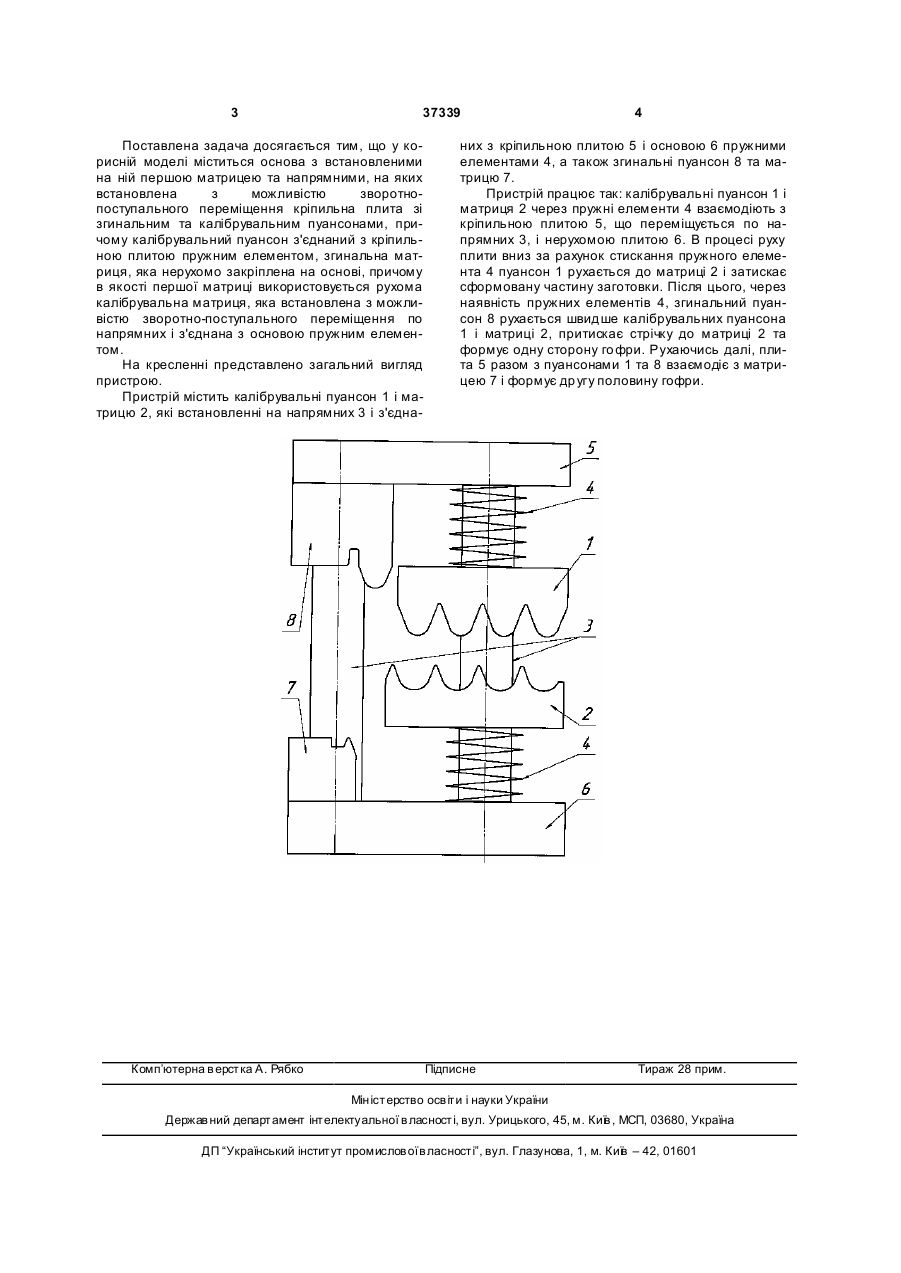

Пристрій для виготовлення гофрованої стрічки, що містить основу, з встановленою на ній пер 3 37339 Поставлена задача досягається тим, що у корисній моделі міститься основа з встановленими на ній першою матрицею та напрямними, на яких встановлена з можливістю зворотнопоступального переміщення кріпильна плита зі згинальним та калібрувальним пуансонами, причому калібрувальний пуансон з'єднаний з кріпильною плитою пружним елементом, згинальна матриця, яка нерухомо закріплена на основі, причому в якості першої матриці використовується рухома калібрувальна матриця, яка встановлена з можливістю зворотно-поступального переміщення по напрямних і з'єднана з основою пружним елементом. На кресленні представлено загальний вигляд пристрою. Пристрій містить калібрувальні пуансон 1 і матрицю 2, які встановленні на напрямних 3 і з'єдна Комп’ютерна в ерстка А. Рябко 4 них з кріпильною плитою 5 і основою 6 пружними елементами 4, а також згинальні пуансон 8 та матрицю 7. Пристрій працює так: калібрувальні пуансон 1 і матриця 2 через пружні елементи 4 взаємодіють з кріпильною плитою 5, що переміщується по напрямних 3, і нерухомою плитою 6. В процесі руху плити вниз за рахунок стискання пружного елемента 4 пуансон 1 рухається до матриці 2 і затискає сформовану частину заготовки. Після цього, через наявність пружних елементів 4, згинальний пуансон 8 рухається швидше калібрувальних пуансона 1 і матриці 2, притискає стрічку до матриці 2 та формує одну сторону го фри. Рухаючись далі, плита 5 разом з пуансонами 1 та 8 взаємодіє з матрицею 7 і формує др угу половину гофри. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for producing the corrugated tape
Автори англійськоюSavuliak Viktor Valeriiovych, Savuliak Valerii Ivanovych, Molodetska Tetiana Ihorivna
Назва патенту російськоюУстройство для изготовления гофрированной ленты
Автори російськоюСавуляк Виктор Валерьевич, Савуляк Валерий Иванович, Молодецкая Татьяна Игоревна
МПК / Мітки
МПК: B21D 13/00
Мітки: виготовлення, стрічки, гофрованої, пристрій
