Установка для приготування бітумних емульсій

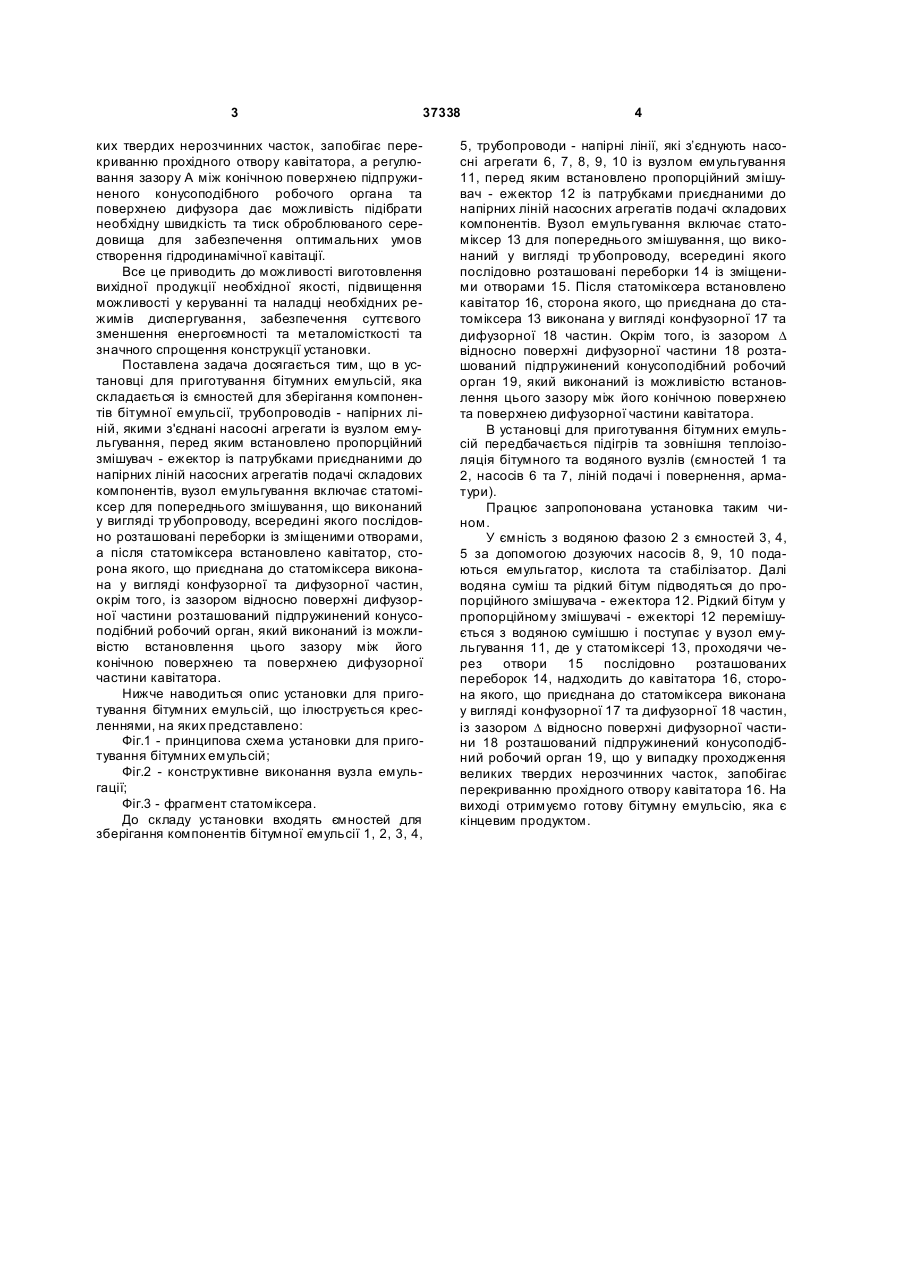

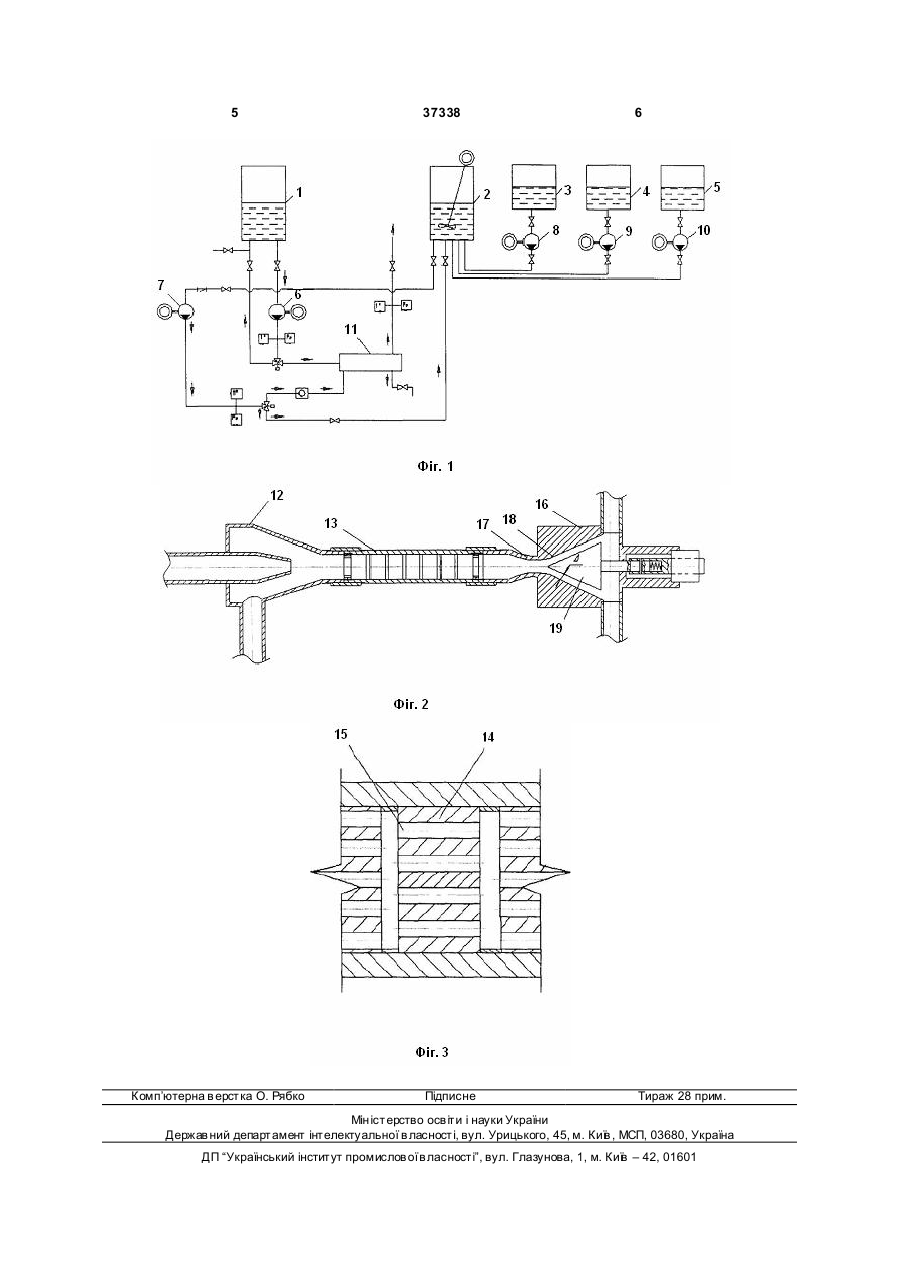

Установка для приготування бітумних емульсій, що складається із ємностей для зберігання компонентів бітумної емульсії, трубопроводів напірних ліній, якими з'єднані насосні агрегати із вузлом емульгування, перед яким встановлено пропорційний змішувач - ежектор із патрубками, 3 37338 ких твердих нерозчинних часток, запобігає перекриванню прохідного отвору кавітатора, а регулювання зазору А між конічною поверхнею підпружиненого конусоподібного робочого органа та поверхнею дифузора дає можливість підібрати необхідну швидкість та тиск оброблюваного середовища для забезпечення оптимальних умов створення гідродинамічної кавітації. Все це приводить до можливості виготовлення вихідної продукції необхідної якості, підвищення можливості у керуванні та наладці необхідних режимів диспергування, забезпечення суттєвого зменшення енергоємності та металомісткості та значного спрощення конструкції установки. Поставлена задача досягається тим, що в установці для приготування бітумних емульсій, яка складається із ємностей для зберігання компонентів бітумної емульсії, трубопроводів - напірних ліній, якими з'єднані насосні агрегати із вузлом емульгування, перед яким встановлено пропорційний змішувач - ежектор із патрубками приєднаними до напірних ліній насосних агрегатів подачі складових компонентів, вузол емульгування включає статоміксер для попереднього змішування, що виконаний у вигляді тр убопроводу, всередині якого послідовно розташовані переборки із зміщеними отворами, а після статоміксера встановлено кавітатор, сторона якого, що приєднана до статоміксера виконана у вигляді конфузорної та дифузорної частин, окрім того, із зазором відносно поверхні дифузорної частини розташований підпружинений конусоподібний робочий орган, який виконаний із можливістю встановлення цього зазору між його конічною поверхнею та поверхнею дифузорної частини кавітатора. Нижче наводиться опис установки для приготування бітумних емульсій, що ілюструється кресленнями, на яких представлено: Фіг.1 - принципова схема установки для приготування бітумних емульсій; Фіг.2 - конструктивне виконання вузла емульгації; Фіг.3 - фрагмент статоміксера. До складу установки входять ємностей для зберігання компонентів бітумної емульсії 1, 2, 3, 4, 4 5, трубопроводи - напірні лінії, які з’єднують насосні агрегати 6, 7, 8, 9, 10 із вузлом емульгування 11, перед яким встановлено пропорційний змішувач - ежектор 12 із патрубками приєднаними до напірних ліній насосних агрегатів подачі складових компонентів. Вузол емульгування включає статоміксер 13 для попереднього змішування, що виконаний у вигляді тр убопроводу, всередині якого послідовно розташовані переборки 14 із зміщеними отворами 15. Після статоміксера встановлено кавітатор 16, сторона якого, що приєднана до статоміксера 13 виконана у вигляді конфузорної 17 та дифузорної 18 частин. Окрім того, із зазором D відносно поверхні дифузорної частини 18 розташований підпружинений конусоподібний робочий орган 19, який виконаний із можливістю встановлення цього зазору між його конічною поверхнею та поверхнею дифузорної частини кавітатора. В установці для приготування бітумних емульсій передбачається підігрів та зовнішня теплоізоляція бітумного та водяного вузлів (ємностей 1 та 2, насосів 6 та 7, ліній подачі і повернення, арматури). Працює запропонована установка таким чином. У ємність з водяною фазою 2 з ємностей 3, 4, 5 за допомогою дозуючих насосів 8, 9, 10 подаються емульгатор, кислота та стабілізатор. Далі водяна суміш та рідкий бітум підводяться до пропорційного змішувача - ежектора 12. Рідкий бітум у пропорційному змішувачі - ежекторі 12 перемішується з водяною сумішшю і поступає у вузол емульгування 11, де у статоміксері 13, проходячи через отвори 15 послідовно розташованих переборок 14, надходить до кавітатора 16, сторона якого, що приєднана до статоміксера виконана у вигляді конфузорної 17 та дифузорної 18 частин, із зазором D відносно поверхні дифузорної частини 18 розташований підпружинений конусоподібний робочий орган 19, що у випадку проходження великих твердих нерозчинних часток, запобігає перекриванню прохідного отвору кавітатора 16. На виході отримуємо готову бітумну емульсію, яка є кінцевим продуктом. 5 Комп’ютерна в ерстка О. Рябко 37338 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
