Освітлювальний пристрій

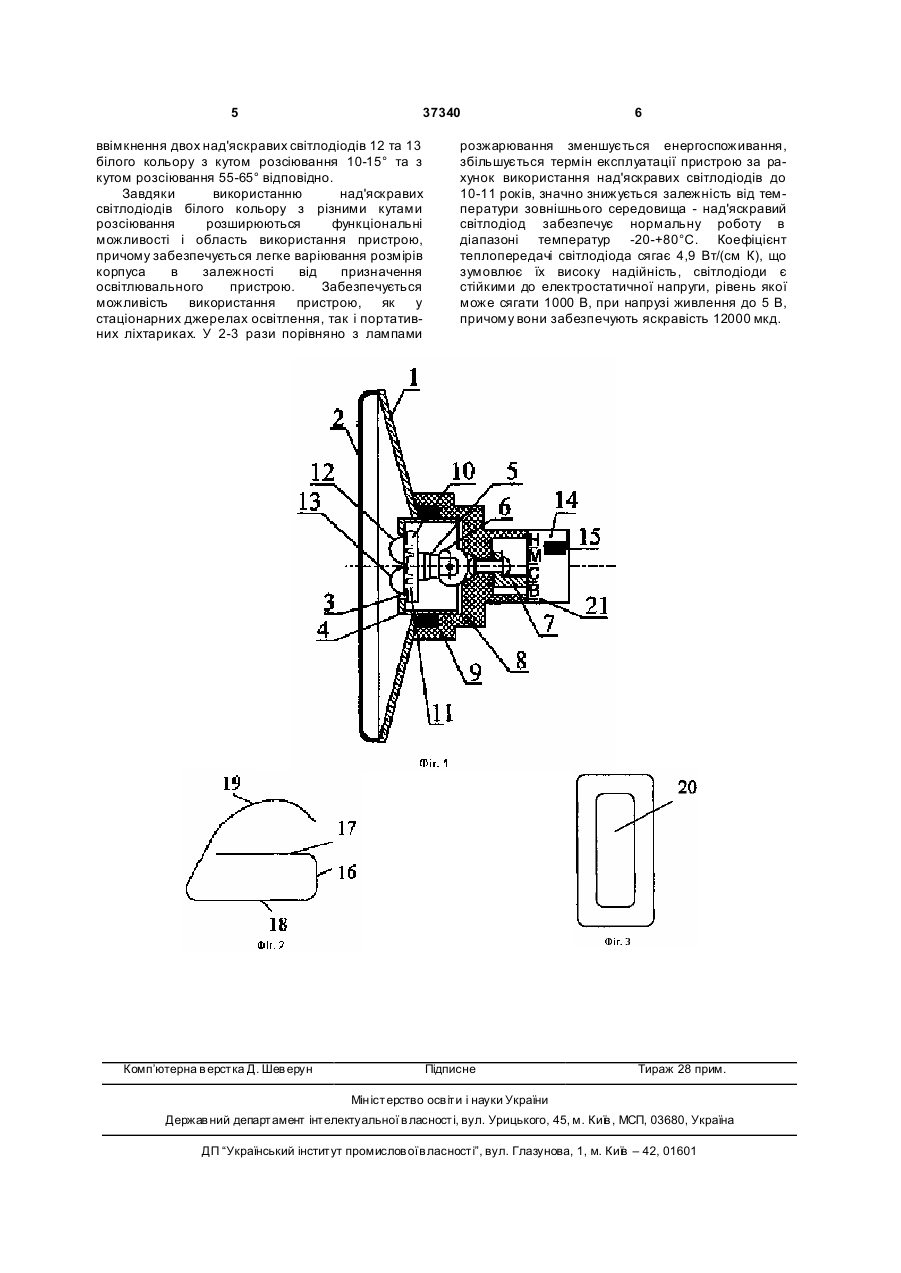

Освітлювальний пристрій, який містить корпус, суміщений з відбивачем, розсіювач, вузол кріплення з вивідним контактом, циліндричний виступ, герметизуючо-амортизуючу резинову прокладку, стр умопровідний елемент для з'єднання вивідного контакту зі штоковим штекером, вивідний контакт установлено співвісно штоковому штекеру, струмопровідний елемент виконаний у ви 3 37340 27660, кл. F 21 М 3/00, 3/02, 3/08, 2007 р., Бюл. № 19), який містить корпус суміщений з відбивачем, розсіювач, вузол кріплення з вивідним контактом, циліндричний виступ, герметизуючи-амортизуючу резинову прокладку, стр умопровідний елемент для з'єднання вивідного контакту зі штоковим штекером, вивідний контакт установлено співвісно штоковому штекеру, стр умопровідний елемент виконаний у вигляді пружної вигнутої пластини, яка складається з ділянки для взаємодії з вивідним контактом і спряженої з ним скобоподібної ділянки для кріплення на штоковому штекері, при цьому в полках скобоподібної ділянки виконані співвісні отвори, форма і розміри яких відповідають формі і розмірам перерізу штокового штекера, над'яскравий світлодіод білого кольору на радіаторі, який з'єднаний зі штоковим штекером і закріплений у корпусі за допомогою вузла кріплення з вивідним контактом. Недоліком даного пристрою є обмежені функціональні можливості і обмежена область застосування. В основу корисної моделі поставлена задача створення освітлювального пристрою, в якому за рахунок введення нових вузлів досягається можливість розширити функціональні можливості і область застосування. Вирішення поставленої задачі досягається тим, що в освітлювальний пристрій, який містить корпус суміщений з відбивачем, розсіювач, вузол кріплення з вивідним контактом, циліндричний виступ, герметизуючи-амортизуючу резинову прокладку, стр умопровідний елемент для з'єднання вивідного контакту зі штоковим штекером, вивідний контакт установлено співвісно штоковому штекеру, стр умопровідний елемент виконаний у вигляді пружної вигнутої пластини, яка складається з ділянки для взаємодії з вивідним контактом і спряженої з ним скобоподібної ділянки для кріплення на штоковому штекері, при цьому в полках скобоподібної ділянки виконані співвісні отвори, форма і розміри яких відповідають формі і розмірам перерізу штокового штекера введено посадочне вікно, радіаторну контактну пластину з місцями кріплення для двох над'яскравих світлодіодів білого кольору, яка з'єднана зі штоковим штекером і закріплена у корпусі за допомогою вузла кріплення з вивідним контактом, причому один над'яскравий світлодіод білого кольору з кутом розсіювання 10-15°, другий над'яскравий світлодіод білого кольору з кутом розсіювання 5565°, перемикач з кнопкою, для керування режимом роботи освітлювального пристрою по градуйованій шкалі перемикача. На фіг. 1 зображено освітлювальний пристрій (у розрізі); на фіг. 2 наведено схему струмопровідного елемента, на фіг. 3 - вид знизу струмопровідного елемента. Корпус запропонованого пристрою (фіг. 1) суміщений з відбивачем 1, грані якого містять пази, в яких закріплено розсіювач 2, посадочне вікно 3 з циліндричним виступом 4, штоковий штекер 5, виводи якого під'єднуані до струмопровідного елемента 6, вивідний контакт 7 розміщений у верхній частині вузла кріплення 8, вивідний кон 4 такт 7 установлено співвісно штоковому штекеру 5, вузол кріплення 8 з'єднаний за допомогою різьбового з'єднання з циліндричним виступом 4 корпуса суміщеного з відбивачем 1, герметизуючиамортизуючу резинову прокладку 9, розміщену між вузлом кріплення 8 і корпусом суміщеним з відбивачем 1, радіаторну контактну пластину 10 з місцями кріплення П для двох над'яскравих світлодіодів 12 і 13 білого кольору, яка з'єднана зі штоковим штекером 5 і закріплена у корпусі суміщеному з відбивачем 1 за допомогою вузла кріплення 8 з вивідним контактом 7, перший над'яскравий світлодіод білого кольору з кутом розсіювання 10-15° 12, та другий над'яскравий світлодіод білого кольору з кутом розсіювання 5565° 13, які за допомогою місць кріплення 11 закріплено до радіаторної контактної пластини 10, причому вузол кріплення 8 з вивідним контактом 7 з'єднано з перемикачем 14, який містить кнопку 15, яка встановлює один з чотирьох режимів роботи по градуйованій шкалі 21. Струмопровідний елемент 6 (фіг. 2) містить ділянку 19, яка взаємодіє з вивідним контактом 7, скобоподібну ділянку 16, яка закріплена на штоковому штекері 5, полички 17 і 18 скобоподібної ділянки 16, у яких виконано співвісні отвори 20 (фіг. 3), форма і розміри яких відповідають формі і розмірам перерізу штокового штекера 5. Пристрій працює таким чином. Закріплюють два над'яскраві світлодіоди 12 та 13 білого кольору з кутом розсіювання 10-15° та з кутом розсіювання 55-65° відповідно на радіаторну контактну пластину 10 за допомогою місць кріплення 11 в посадочне вікно 3. Виводи штокового штекера 5 під'єднано до струмопровідного елемента 6, який за рахунок пружності поличками 17 і 18 заклинюється на штоковому штекері 5. Загвинчують вузол кріплення 8 на корпус суміщений з відбивачем 1 освітлювального пристрою, при цьому за рахунок пружної деформації ділянки 19 пружного струмопровідного елемента 6, два над'яскраві світлодіоди 12 та 13 білого кольору з кутом розсіювання 10-15° та з кутом розсіювання 55-65° відповідно за допомогою місць кріплення 11 зафіксовані на контактній радіаторній пластині 10 фіксують в посадочному вікні 3, а за рахунок повного прижимання струмопровідного елемента 6 до клеми вивідного контакту 7 забезпечується електроконтакт. Електроконтакт вивідного контакту 7 контролюється перемикачем 14 з кнопкою 15, перемикач 14 встановлює чотири режими роботи пристрою, в залежності від положення кнопки 15 відносно градуйованої шкали 21 нанесеної на перемикач 14. В залежності від положення кнопки 15 відносно шкали 21 перемикача 14 користувач може вибрати режими: В - "Вимкнено" - пристрій знаходиться у пасивному стані; М - "Місцеве освітлення" - пристрій вмикає над'яскравий світлодіод 13 білого кольору з кутом розсіювання 55-65° для освітлення широкої ділянки місцевості; Н "Напрямлений потік" загорається над'яскравий світлодіод 12 білого кольору з кутом розсіювання 10-15°, для освітлення далеких предметів напрямленим вузьким пучком світла; С "Суміжне освітлення" - режим одночасного 5 37340 ввімкнення двох над'яскравих світлодіодів 12 та 13 білого кольору з кутом розсіювання 10-15° та з кутом розсіювання 55-65° відповідно. Завдяки використанню над'яскравих світлодіодів білого кольору з різними кутами розсіювання розширюються функціональні можливості і область використання пристрою, причому забезпечується легке варіювання розмірів корпуса в залежності від призначення освітлювального пристрою. Забезпечується можливість використання пристрою, як у стаціонарних джерелах освітлення, так і портативних ліхтариках. У 2-3 рази порівняно з лампами Комп’ютерна в ерстка Д. Шев ерун 6 розжарювання зменшується енергоспоживання, збільшується термін експлуатації пристрою за рахунок використання над'яскравих світлодіодів до 10-11 років, значно знижується залежність від температури зовнішнього середовища - над'яскравий світлодіод забезпечує нормальну роботу в діапазоні температур -20-+80°С. Коефіцієнт теплопередачі світлодіода сягає 4,9 Вт/(см К), що зумовлює їх високу надійність, світлодіоди є стійкими до електростатичної напруги, рівень якої може сягати 1000 В, при напрузі живлення до 5 В, причому вони забезпечують яскравість 12000 мкд. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
