Кулачкова пружна муфта
Номер патенту: 47795
Опубліковано: 25.02.2010
Автори: Калантир В'ячеслав Сергійович, Хруленко Володимир Валерійович, Тривайло Михайло Семенович
Формула / Реферат
Кулачкова пружна муфта, що містить дві співвісно розташовані півмуфти з розміщеними один проти одного кулачками і взаємодіючий з кулачками пружний елемент у вигляді зірочки, яка відрізняється тим, що торці кулачків в радіальному напрямку мають ступінчасту форму.
Текст

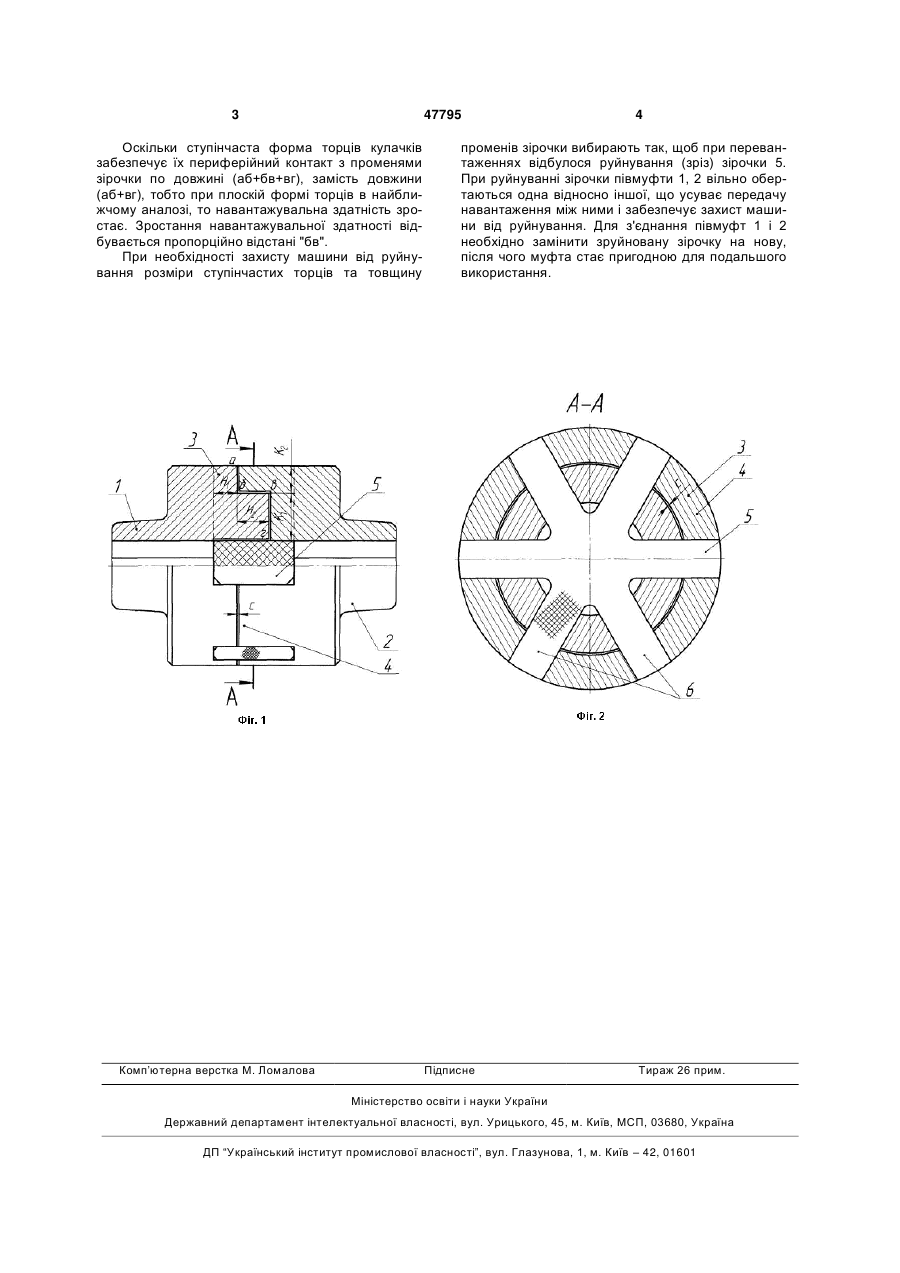

Кулачкова пружна муфта, що містить дві співвісно розташовані півмуфти з розміщеними один проти одного кулачками і взаємодіючий з кулачками пружний елемент у вигляді зірочки, яка відрізняється тим, що торці кулачків в радіальному напрямку мають ступінчасту форму. (19) (21) u200908723 (22) 19.08.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, КАЛАНТИР В'ЯЧЕСЛАВ СЕРГІЙОВИЧ, ХРУЛЕНКО ВОЛОДИМИР ВАЛЕРІЙОВИЧ 3 47795 Оскільки ступінчаста форма торців кулачків забезпечує їх периферійний контакт з променями зірочки по довжині (аб+бв+вг), замість довжини (аб+вг), тобто при плоскій формі торців в найближчому аналозі, то навантажувальна здатність зростає. Зростання навантажувальної здатності відбувається пропорційно відстані "бв". При необхідності захисту машини від руйнування розміри ступінчастих торців та товщину Комп’ютерна верстка М. Ломалова 4 променів зірочки вибирають так, щоб при перевантаженнях відбулося руйнування (зріз) зірочки 5. При руйнуванні зірочки півмуфти 1, 2 вільно обертаються одна відносно іншої, що усуває передачу навантаження між ними і забезпечує захист машини від руйнування. Для з'єднання півмуфт 1 і 2 необхідно замінити зруйновану зірочку на нову, після чого муфта стає пригодною для подальшого використання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCam elastic clutch
Автори англійськоюTryvailo Mykhailo Semenovych, Kalantyr Viacheslav Serhiiovych, Khrulenko Volodymyr Valeriiovych
Назва патенту російськоюКулачковая упругая муфта
Автори російськоюТривайло Михаил Семенович, Калантир Вячеслав Сергеевич, Хруленко Владимир Валериевич
МПК / Мітки
МПК: F16D 3/50
Мітки: муфта, пружна, кулачкова
