Стенд для обкатки та випробовування редукторів
Номер патенту: 37369
Опубліковано: 25.11.2008
Автори: Лукавенко Василь Петрович, Галицький Олександр Олександрович
Формула / Реферат
Стенд для обкатки та випробування редукторів, що включає станину, на якій встановлено привід та два редуктори, тихохідні вали яких з'єднані між собою проміжним валом, між швидкохідними валами редукторів встановлено навантажувальний пристрій, що містить дві косозубі зубчасті півмуфти, останній має замкнений силовий контур, який відрізняється тим, що півмуфти мають Л-подібні зубці та стягуються між різьбовою втулкою та упорною гайкою, півмуфти встановлені на валах з можливістю руху вздовж їх осі та без відносного обертання навколо неї.
Текст

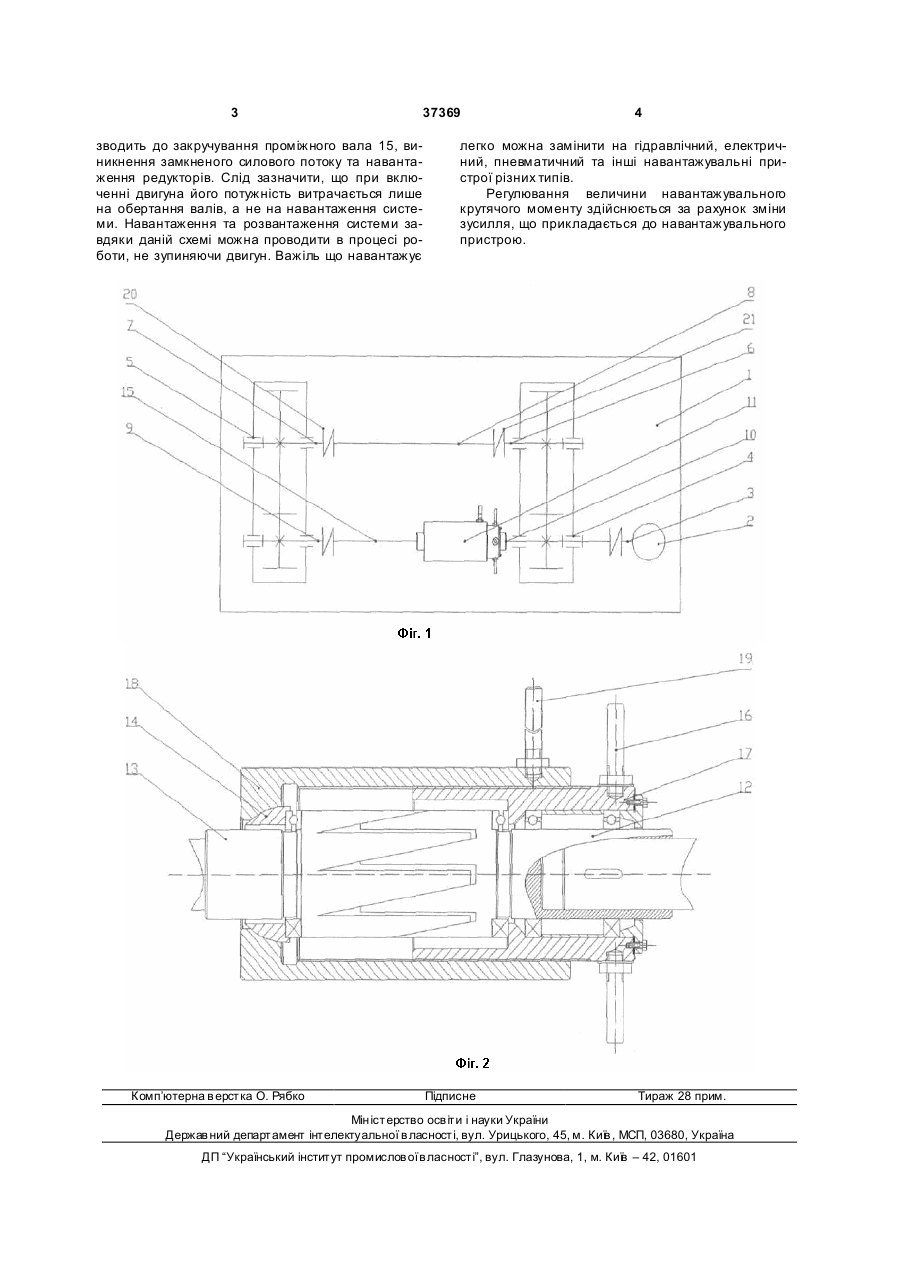

Стенд для обкатки та випробування редукторів, що включає станину, на якій встановлено при 3 зводить до закручування проміжного вала 15, виникнення замкненого силового потоку та навантаження редукторів. Слід зазначити, що при включенні двигуна його потужність витрачається лише на обертання валів, а не на навантаження системи. Навантаження та розвантаження системи завдяки даній схемі можна проводити в процесі роботи, не зупиняючи двигун. Важіль що навантажує Комп’ютерна в ерстка О. Рябко 37369 4 легко можна замінити на гідравлічний, електричний, пневматичний та інші навантажувальні пристрої різних типів. Регулювання величини навантажувального крутячого моменту здійснюється за рахунок зміни зусилля, що прикладається до навантажувального пристрою. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for running-in and testing reducers
Автори англійськоюLukavenko Vasyl Petrovych, Halytskyi Oleksandr Oleksandrovych
Назва патенту російськоюСтенд для обкатки и испытания редукторов
Автори російськоюЛукавенко Василий Петрович, Галицкий Александр Александрович
МПК / Мітки
МПК: G01M 13/02
Мітки: редукторів, стенд, обкатки, випробовування
