Форкамера газового двигуна внутрішнього згоряння
Номер патенту: 3745
Опубліковано: 15.12.2004
Автори: Седнєвець Сергій Володимирович, ГРИЦЕНКО ГЕНАДІЙ ДМИТРОВИЧ, Тернопол Володимир Петрович, ЗАЙОНЧКОВСЬКИЙ ВАЛЕНТИН МИКОЛАЙОВИЧ, ЧЕРНІГОВ ВІКТОР ЛЕОНІДОВИЧ, ДОРОШ СЕРГІЙ ІВАНОВИЧ, Бугай Володимир Федорович, МОВСЕС'ЯН ОГАНЕС ГРИГОРОВИЧ, Бобов Евгеній Федорович, МИРГОРОДСЬКИЙ ЮРІЙ ЯКОВИЧ
Формула / Реферат
Форкамера газового двигуна внутрішнього згоряння, що містить корпус, кришку, камеру згоряння, дві електричні свічки, канали підведення і відводу охолодної води, автоматичний газовий клапан і канал підведення форкамерного газу, яка відрізняється тим, що електричні свічки розташовані симетрично щодо загальної осі вхідного і вихідного водних каналів і на однаковій відстані від входу води в кришку форкамери.
Текст

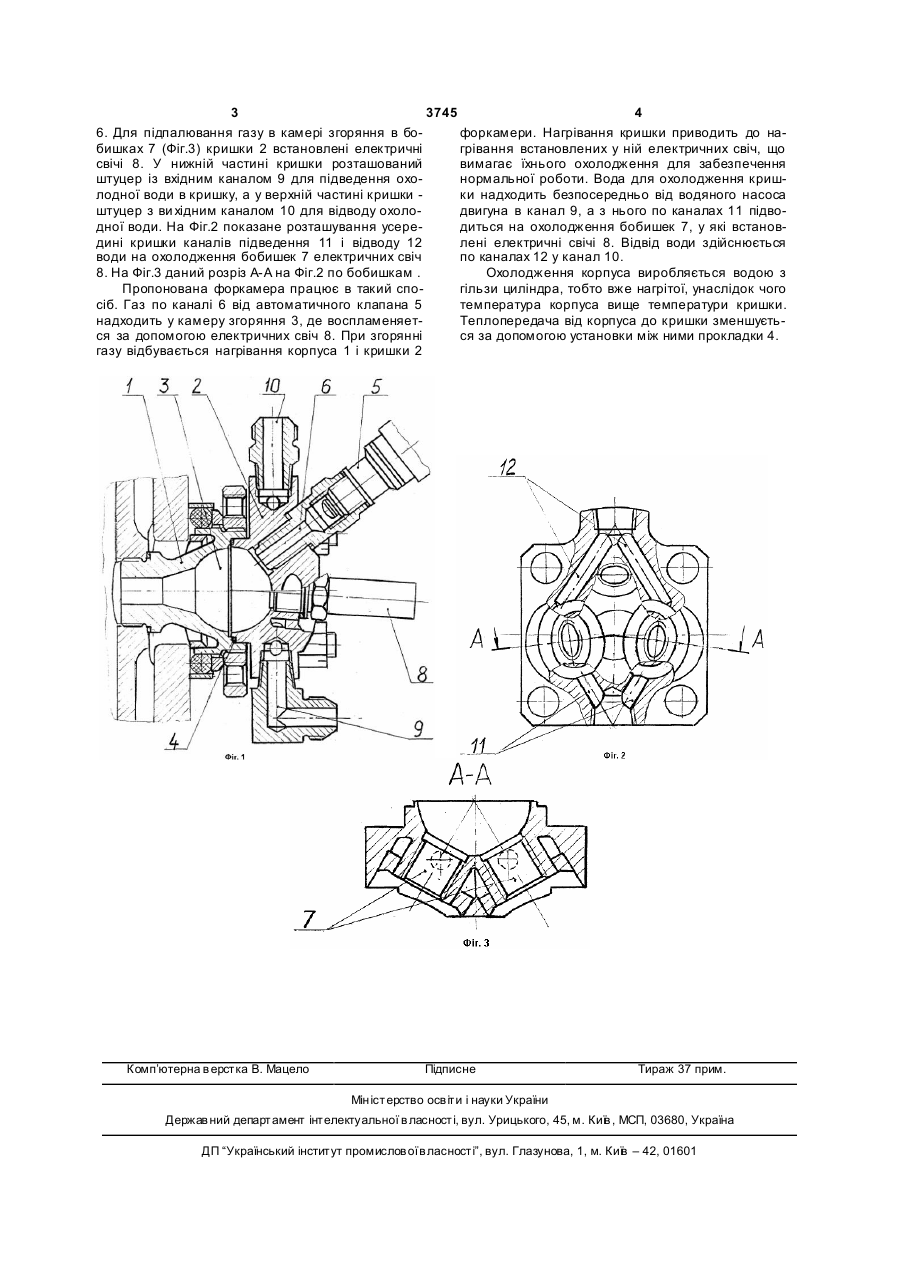

Форкамера газового двигуна внутрішнього згоряння, що містить корпус, кришку, камеру згоряння, дві електричні свічки, канали підведення і відводу о холодної води, автоматичний газовий клапан і канал підведення форкамерного газу, яка відрізняє ться тим, що електричні свічки розташовані симетрично щодо загальної осі вхідного і вихідного водних каналів і на однаковій відстані від входу води в кришку форкамери. (19) (21) 2004031489 (22) 01.03.2004 (24) 15.12.2004 (46) 15.12.2004, Бюл. № 12, 2004 р. (72) Бобов Евгеній Федорович, Зайончковський Валентин Миколайович, Гриценко Генадій Дмитрович, Миргородський Юрій Якович, Тернопол Володимир Петрович, Мовсес'ян Оганес Григорович, Седнєвець Сергій Володимирович, Бугай Володимир Федорович, Дорош Сергій Іванович, Чернігов Віктор Леонідович (73) Бобов Евгеній Федорович, Зайончковський Валентин Миколайович, Гриценко Генадій Дмитрович, Миргородський Юрій Якович, Тернопол 3 3745 4 6. Для підпалювання газу в камері згоряння в бофоркамери. Нагрівання кришки приводить до набишках 7 (Фіг.3) кришки 2 встановлені електричні грівання встановлених у ній електричних свіч, що свічі 8. У нижній частині кришки розташований вимагає їхнього охолодження для забезпечення штуцер із вхідним каналом 9 для підведення охонормальної роботи. Вода для охолодження кришлодної води в кришку, а у верхній частині кришки ки надходить безпосередньо від водяного насоса штуцер з ви хідним каналом 10 для відводу охолодвигуна в канал 9, а з нього по каналах 11 підводної води. На Фіг.2 показане розташування усередиться на охолодження бобишек 7, у які встановдині кришки каналів підведення 11 і відводу 12 лені електричні свічі 8. Відвід води здійснюється води на охолодження бобишек 7 електричних свіч по каналах 12 у канал 10. 8. На Фіг.3 даний розріз А-А на Фіг.2 по бобишкам . Охолодження корпуса виробляється водою з Пропонована форкамера працює в такий спогільзи циліндра, тобто вже нагрітої, унаслідок чого сіб. Газ по каналі 6 від автоматичного клапана 5 температура корпуса вище температури кришки. надходить у камеру згоряння 3, де воспламеняетТеплопередача від корпуса до кришки зменшується за допомогою електричних свіч 8. При згорянні ся за допомогою установки між ними прокладки 4. газу відбувається нагрівання корпуса 1 і кришки 2 Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюZaionchkovskyi Valentyn Mykolaiovych, Ternopol Volodymyr Petrovych, Buhai Volodymyr Fedorovych
Автори російськоюЗайончковский Валентин Николаевич, Тернопол Владимир Петрович, Бугай Владимир Федорович
МПК / Мітки
МПК: F02B 69/00
Мітки: форкамера, газового, згоряння, двигуна, внутрішнього
Код посилання
<a href="https://ua.patents.su/2-3745-forkamera-gazovogo-dviguna-vnutrishnogo-zgoryannya.html" target="_blank" rel="follow" title="База патентів України">Форкамера газового двигуна внутрішнього згоряння</a>
