Пристрій для визначення шляху, пройденого канатом підйомних установок
Номер патенту: 37463
Опубліковано: 15.05.2001
Формула / Реферат
Пристрій для визначення шляху, пройденого канатом підйомних установок, що має датчик, вихід якого підключений на вхід індикатора шляху, який відрізняється тим, що датчик виконаний як трансформатор, напруги з С-подібним металевим сердечником, що охоплює орган навивання уздовж його подовжньої осі і встановлений з зазором щодо каната.
Текст

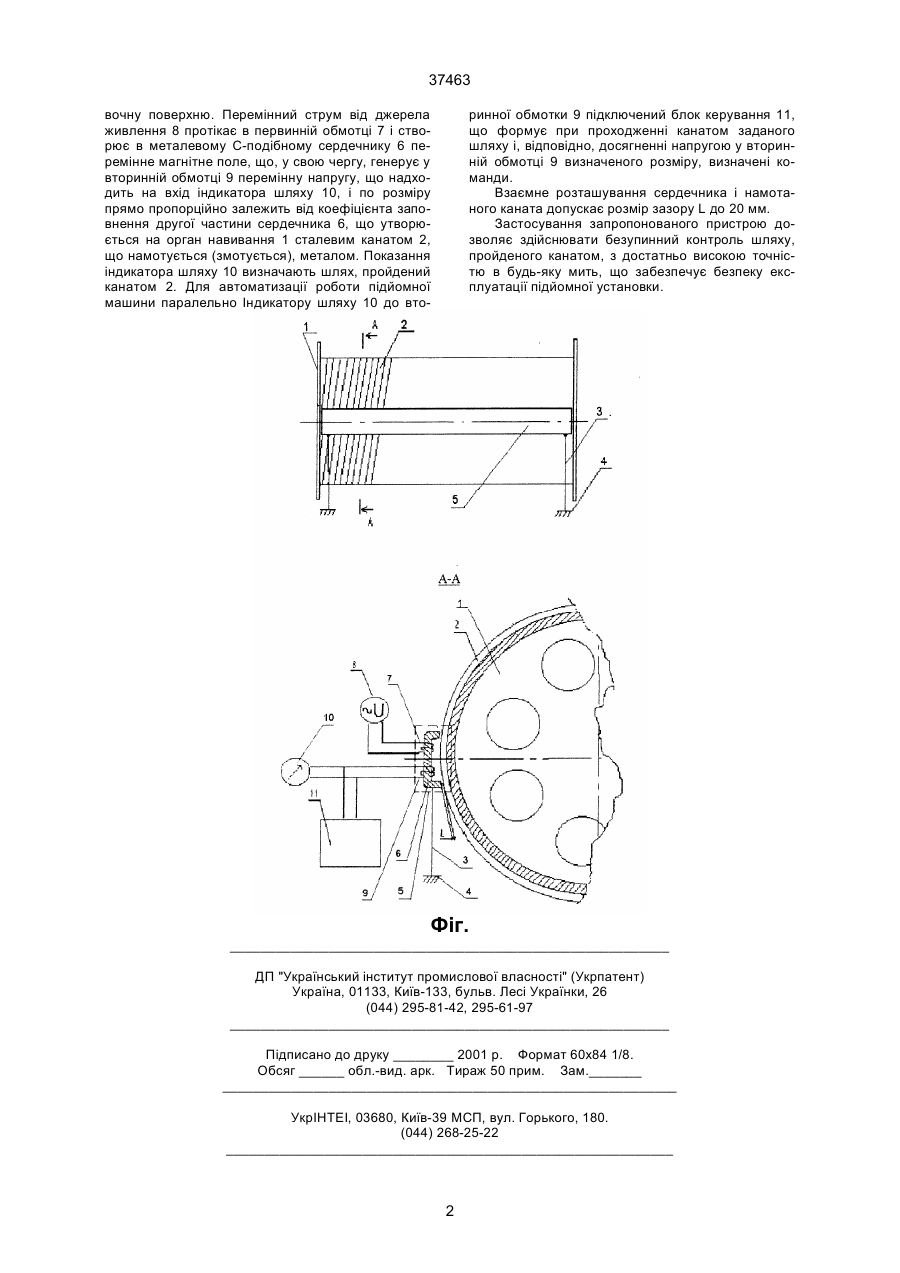

Пристрій для визначення шляху, пройденого канатом підйомних установок, що має датчик, вихід якого підключений на вхід індикатора шляху, який відрізняється тим, що датчик виконаний як трансформатор напруги а С-подібним металевим сердечником, що охоплює орган навивання його подовжньої осі і встановлений з зазором щодо каната. (19) (21) 99010144 (22) 11.01.1999 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Самуся Володимир Ілліч, Коміссаров Юрій Олексійович (73) Національна гірнича академія України 37463 вочну поверхню. Перемінний струм від джерела живлення 8 протікає в первинній обмотці 7 і створює в металевому С-подібному сердечнику 6 перемінне магнітне поле, що, у свою чергу, генерує у вторинній обмотці 9 перемінну напругу, що надходить на вхід індикатора шляху 10, і по розміру прямо пропорційно залежить від коефіцієнта заповнення другої частини сердечника 6, що утворюється на орган навивання 1 сталевим канатом 2, що намотується (змотується), металом. Показання індикатора шляху 10 визначають шлях, пройдений канатом 2. Для автоматизації роботи підйомної машини паралельно Індикатору шляху 10 до вто ринної обмотки 9 підключений блок керування 11, що формує при проходженні канатом заданого шляху і, відповідно, досягненні напругою у вторинній обмотці 9 визначеного розміру, визначені команди. Взаємне розташування сердечника і намотаного каната допускає розмір зазору L до 20 мм. Застосування запропонованого пристрою дозволяє здійснювати безупинний контроль шляху, пройденого канатом, з достатньо високою точністю в будь-яку мить, що забезпечує безпеку експлуатації підйомної установки. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determining the way passed by the rope of conveying machinery
Автори англійськоюSamusia Volodymyr Illich, Komissarov Yurii Oleksiiovych
Назва патенту російськоюУстройство для определения пути, пройденного канатом подъемных установок
Автори російськоюСамуся Владимир Ильич, Комиссаров Юрий Алексеевич
МПК / Мітки
МПК: B66B 3/02
Мітки: визначення, канатом, пристрій, установок, пройденого, шляху, підйомних
