Рухомий стіл гідравлічного преса

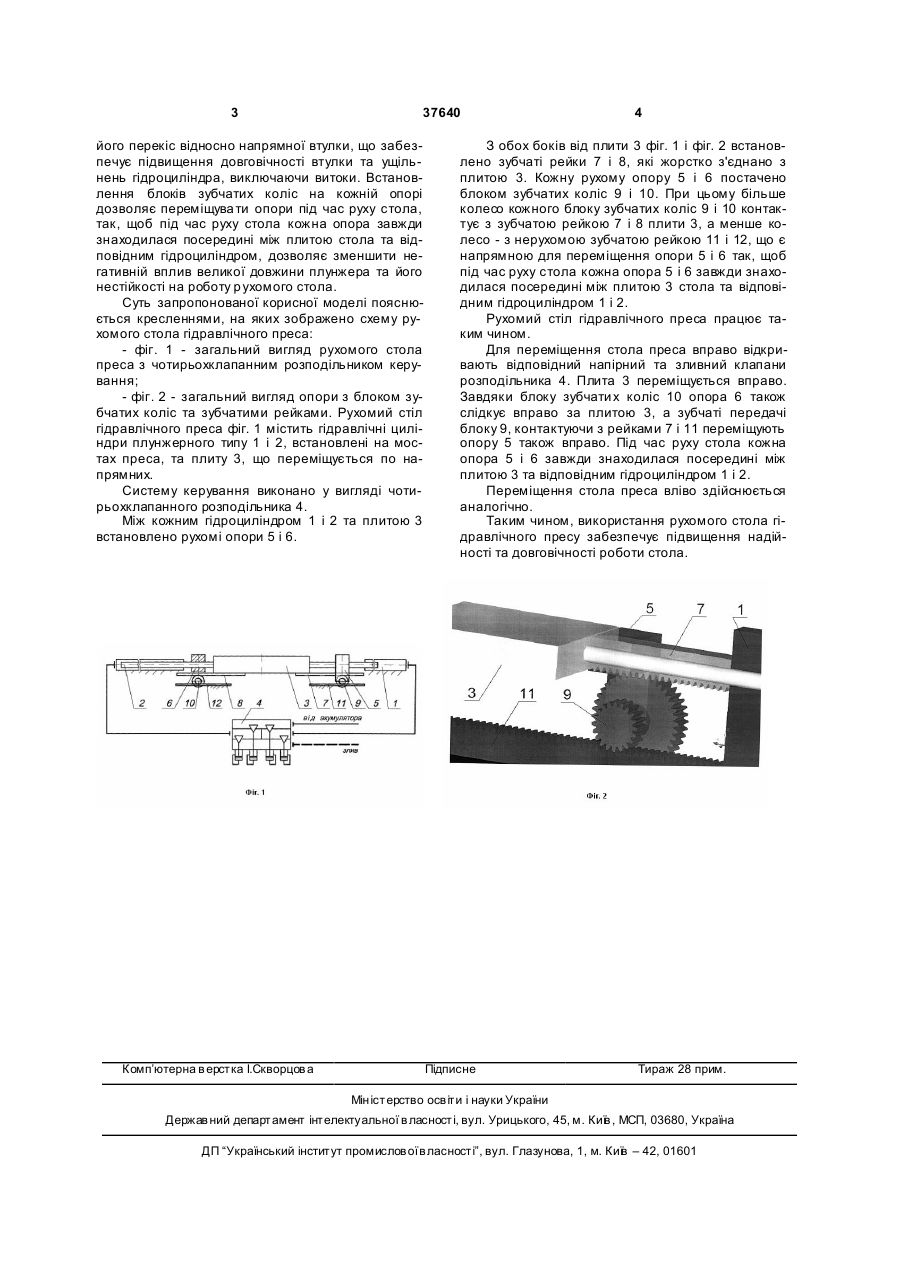

Рухомий стіл гідравлічного преса, що містить гідравлічні циліндри плунжерного типу, встановлені на мостах преса, плиту, що переміщується по напрямних, систему керування у вигляді чотириклапанного розподільника, який відрізняється 3 37640 його перекіс відносно напрямної втулки, що забезпечує підвищення довговічності втулки та ущільнень гідроциліндра, виключаючи витоки. Встановлення блоків зубчатих коліс на кожній опорі дозволяє переміщува ти опори під час руху стола, так, щоб під час руху стола кожна опора завжди знаходилася посередині між плитою стола та відповідним гідроциліндром, дозволяє зменшити негативній вплив великої довжини плунжера та його нестійкості на роботу р ухомого стола. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено схему рухомого стола гідравлічного преса: - фіг. 1 - загальний вигляд рухомого стола преса з чотирьохклапанним розподільником керування; - фіг. 2 - загальний вигляд опори з блоком зубчатих коліс та зубчатими рейками. Рухомий стіл гідравлічного преса фіг. 1 містить гідравлічні циліндри плунжерного типу 1 і 2, встановлені на мостах преса, та плиту 3, що переміщується по напрямних. Систему керування виконано у вигляді чотирьохклапанного розподільника 4. Між кожним гідроциліндром 1 і 2 та плитою 3 встановлено рухомі опори 5 і 6. Комп’ютерна в ерстка І.Скворцов а 4 З обох боків від плити 3 фіг. 1 і фіг. 2 встановлено зубчаті рейки 7 і 8, які жорстко з'єднано з плитою 3. Кожну рухому опору 5 і 6 постачено блоком зубчатих коліс 9 і 10. При цьому більше колесо кожного блоку зубчатих коліс 9 і 10 контактує з зубчатою рейкою 7 і 8 плити 3, а менше колесо - з нерухомою зубчатою рейкою 11 і 12, що є напрямною для переміщення опори 5 і 6 так, щоб під час руху стола кожна опора 5 і 6 завжди знаходилася посередині між плитою 3 стола та відповідним гідроциліндром 1 і 2. Рухомий стіл гідравлічного преса працює таким чином. Для переміщення стола преса вправо відкривають відповідний напірний та зливний клапани розподільника 4. Плита 3 переміщується вправо. Завдяки блоку зубчати х коліс 10 опора 6 також слідкує вправо за плитою 3, а зубчаті передачі блоку 9, контактуючи з рейками 7 і 11 переміщують опору 5 також вправо. Під час руху стола кожна опора 5 і 6 завжди знаходилася посередині між плитою 3 та відповідним гідроциліндром 1 і 2. Переміщення стола преса вліво здійснюється аналогічно. Таким чином, використання рухомого стола гідравлічного пресу забезпечує підвищення надійності та довговічності роботи стола. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
