Корпус лопатки газової турбіни з удосконаленими контурами охолодження

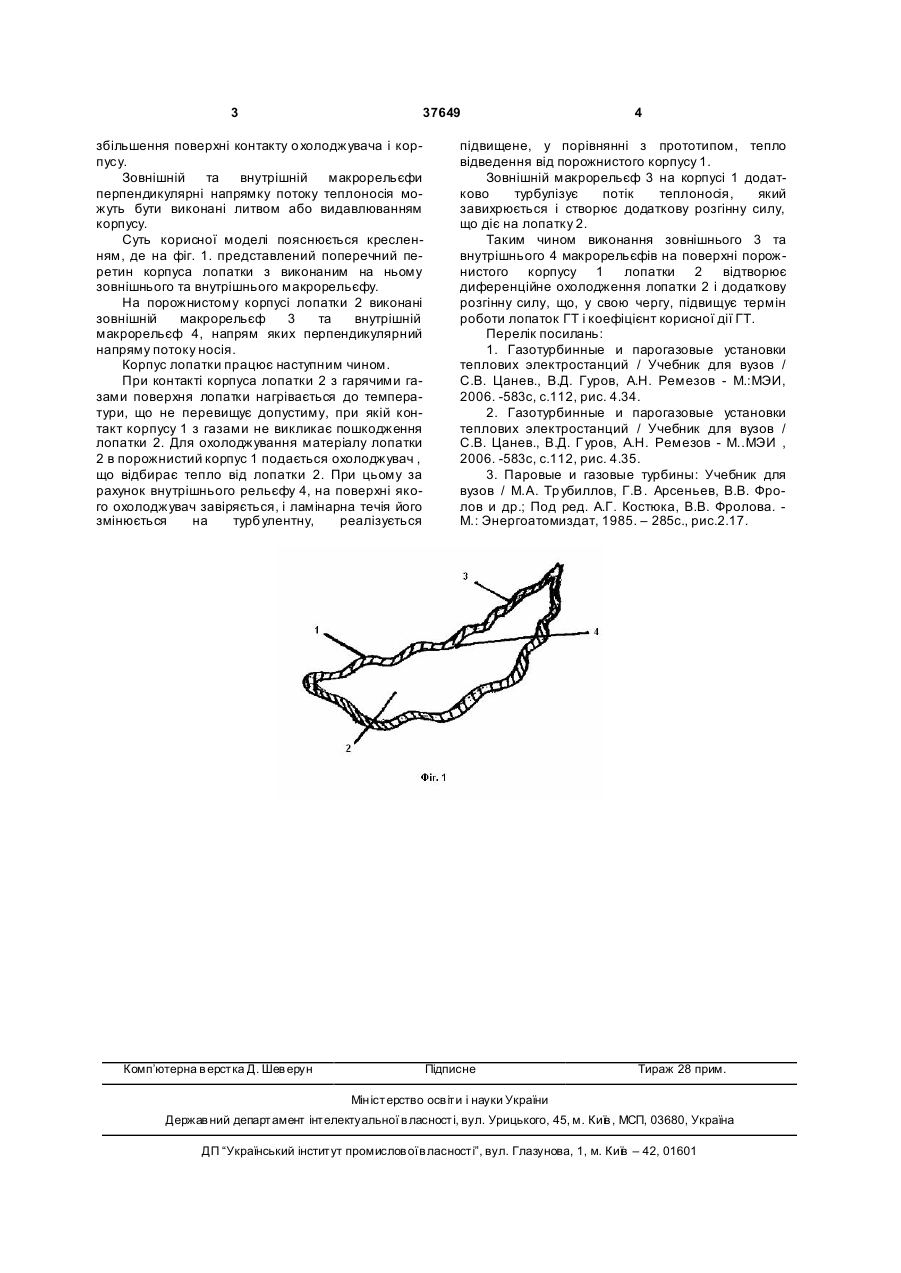

Корпус лопатки газової турбіни, що містить порожнину і зовнішні та внутрішні поверхні, який відрізняє ться тим, що на поверхнях корпусу виконано періодичний макрорельєф. (19) (21) u200806092 (22) 12.05.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ДІАМАНТОПУЛО КОСТЯНТИН КОСТЯНТИНОВИЧ, UA, ЛОГОЗИНСЬКА Н АДІЯ ЮРІЇВН А, U A 3 37649 збільшення поверхні контакту о холоджувача і корпусу. Зовнішній та внутрішній макрорельєфи перпендикулярні напрямку потоку теплоносія можуть бути виконані литвом або видавлюванням корпусу. Суть корисної моделі пояснюється кресленням, де на фіг. 1. представлений поперечний перетин корпуса лопатки з виконаним на ньому зовнішнього та внутрішнього макрорельєфу. На порожнистому корпусі лопатки 2 виконані зовнішній макрорельєф 3 та внутрішній макрорельєф 4, напрям яких перпендикулярний напряму потоку носія. Корпус лопатки працює наступним чином. При контакті корпуса лопатки 2 з гарячими газами поверхня лопатки нагрівається до температури, що не перевищує допустиму, при якій контакт корпусу 1 з газами не викликає пошкодження лопатки 2. Для охолоджування матеріалу лопатки 2 в порожнистий корпус 1 подається охолоджувач , що відбирає тепло від лопатки 2. При цьому за рахунок внутрішнього рельєфу 4, на поверхні якого охолоджувач завіряється, і ламінарна течія його змінюється на турбулентну, реалізується Комп’ютерна в ерстка Д. Шев ерун 4 підвищене, у порівнянні з прототипом, тепло відведення від порожнистого корпусу 1. Зовнішній макрорельєф 3 на корпусі 1 додатково турбулізує потік теплоносія, який завихрюється і створює додаткову розгінну силу, що діє на лопатку 2. Таким чином виконання зовнішнього 3 та внутрішнього 4 макрорельєфів на поверхні порожнистого корпусу 1 лопатки 2 відтворює диференційне охолодження лопатки 2 і додаткову розгінну силу, що, у свою чергу, підвищує термін роботи лопаток ГТ і коефіцієнт корисної дії ГТ. Перелік посилань: 1. Газотурбинные и парогазовые установки теплових электростанций / Учебник для вузов / С.В. Цанев., В.Д. Гуров, А.Н. Ремезов - М.:МЭИ, 2006. -583с, с.112, рис. 4.34. 2. Газотурбинные и парогазовые установки теплових электростанций / Учебник для вузов / С.В. Цанев., В.Д. Г уров, А.Н. Ремезов - М..МЭИ , 2006. -583с, с.112, рис. 4.35. 3. Паровые и газовые турбины: Учебник для вузов / М.А. Тр убиллов, Г.В. Арсеньев, В.В. Фролов и др.; Под ред. А.Г. Костюка, В.В. Фролова. М.: Энергоатомиздат, 1985. – 285с., рис.2.17. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
