Індикатор найбільшої напруги

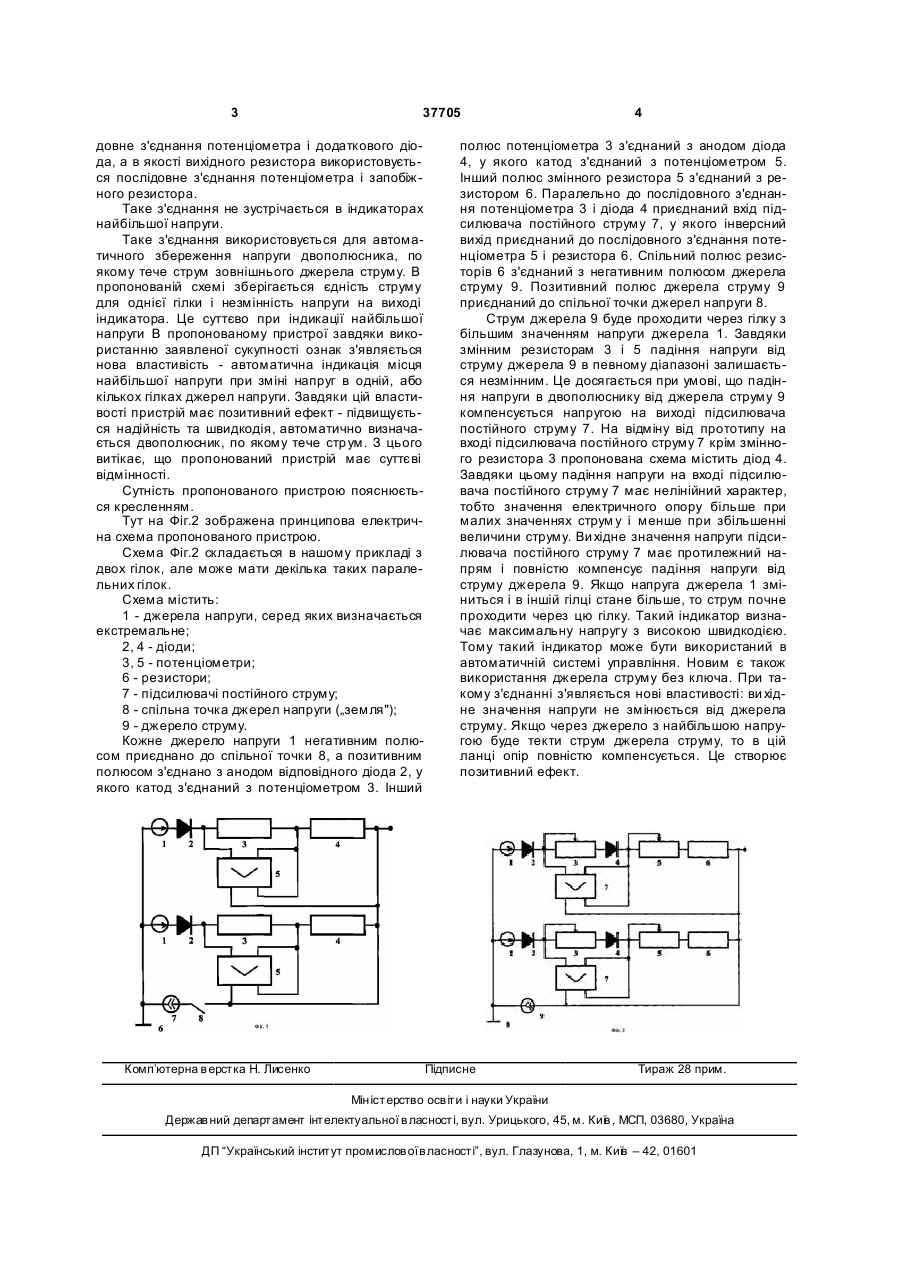

Індикатор найбільшої напруги, який складається з джерела струму і паралельних електрич 3 37705 довне з'єднання потенціометра і додаткового діода, а в якості вихідного резистора використовується послідовне з'єднання потенціометра і запобіжного резистора. Таке з'єднання не зустрічається в індикаторах найбільшої напруги. Таке з'єднання використовується для автоматичного збереження напруги двополюсника, по якому тече струм зовнішнього джерела струму. В пропонованій схемі зберігається єдність струму для однієї гілки і незмінність напруги на виході індикатора. Це суттєво при індикації найбільшої напруги В пропонованому пристрої завдяки використанню заявленої сукупності ознак з'являється нова властивість - автоматична індикація місця найбільшої напруги при зміні напруг в одній, або кількох гілках джерел напруги. Завдяки цій властивості пристрій має позитивний ефект - підвищується надійність та швидкодія, автоматично визначається двополюсник, по якому тече стр ум. З цього витікає, що пропонований пристрій має суттєві відмінності. Сутність пропонованого пристрою пояснюється кресленням. Тут на Фіг.2 зображена принципова електрична схема пропонованого пристрою. Схема Фіг.2 складається в нашому прикладі з двох гілок, але може мати декілька таких паралельних гілок. Схема містить: 1 - джерела напруги, серед яких визначається екстремальне; 2, 4 - діоди; 3, 5 - потенціометри; 6 - резистори; 7 - підсилювачі постійного струму; 8 - спільна точка джерел напруги („земля"); 9 - джерело струму. Кожне джерело напруги 1 негативним полюсом приєднано до спільної точки 8, а позитивним полюсом з'єднано з анодом відповідного діода 2, у якого катод з'єднаний з потенціометром 3. Інший Комп’ютерна в ерстка Н. Лисенко 4 полюс потенціометра 3 з'єднаний з анодом діода 4, у якого катод з'єднаний з потенціометром 5. Інший полюс змінного резистора 5 з'єднаний з резистором 6. Паралельно до послідовного з'єднання потенціометра 3 і діода 4 приєднаний вхід підсилювача постійного струму 7, у якого інверсний вихід приєднаний до послідовного з'єднання потенціометра 5 і резистора 6. Спільний полюс резисторів 6 з'єднаний з негативним полюсом джерела струму 9. Позитивний полюс джерела струму 9 приєднаний до спільної точки джерел напруги 8. Струм джерела 9 буде проходити через гілку з більшим значенням напруги джерела 1. Завдяки змінним резисторам 3 і 5 падіння напруги від струму джерела 9 в певному діапазоні залишається незмінним. Це досягається при умові, що падіння напруги в двополюснику від джерела струму 9 компенсується напругою на виході підсилювача постійного струму 7. На відміну від прототипу на вході підсилювача постійного струму 7 крім змінного резистора 3 пропонована схема містить діод 4. Завдяки цьому падіння напруги на вході підсилювача постійного струму 7 має нелінійний характер, тобто значення електричного опору більше при малих значеннях струм у і менше при збільшенні величини струму. Ви хідне значення напруги підсилювача постійного струму 7 має протилежний напрям і повністю компенсує падіння напруги від струму джерела 9. Якщо напруга джерела 1 зміниться і в іншій гілці стане більше, то струм почне проходити через цю гілку. Такий індикатор визначає максимальну напругу з високою швидкодією. Тому такий індикатор може бути використаний в автоматичній системі управління. Новим є також використання джерела струму без ключа. При такому з'єднанні з'являється нові властивості: ви хідне значення напруги не змінюється від джерела струму. Якщо через джерело з найбільшою напругою буде текти струм джерела струму, то в цій ланці опір повністю компенсується. Це створює позитивний ефект. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
