Індикатор напруги

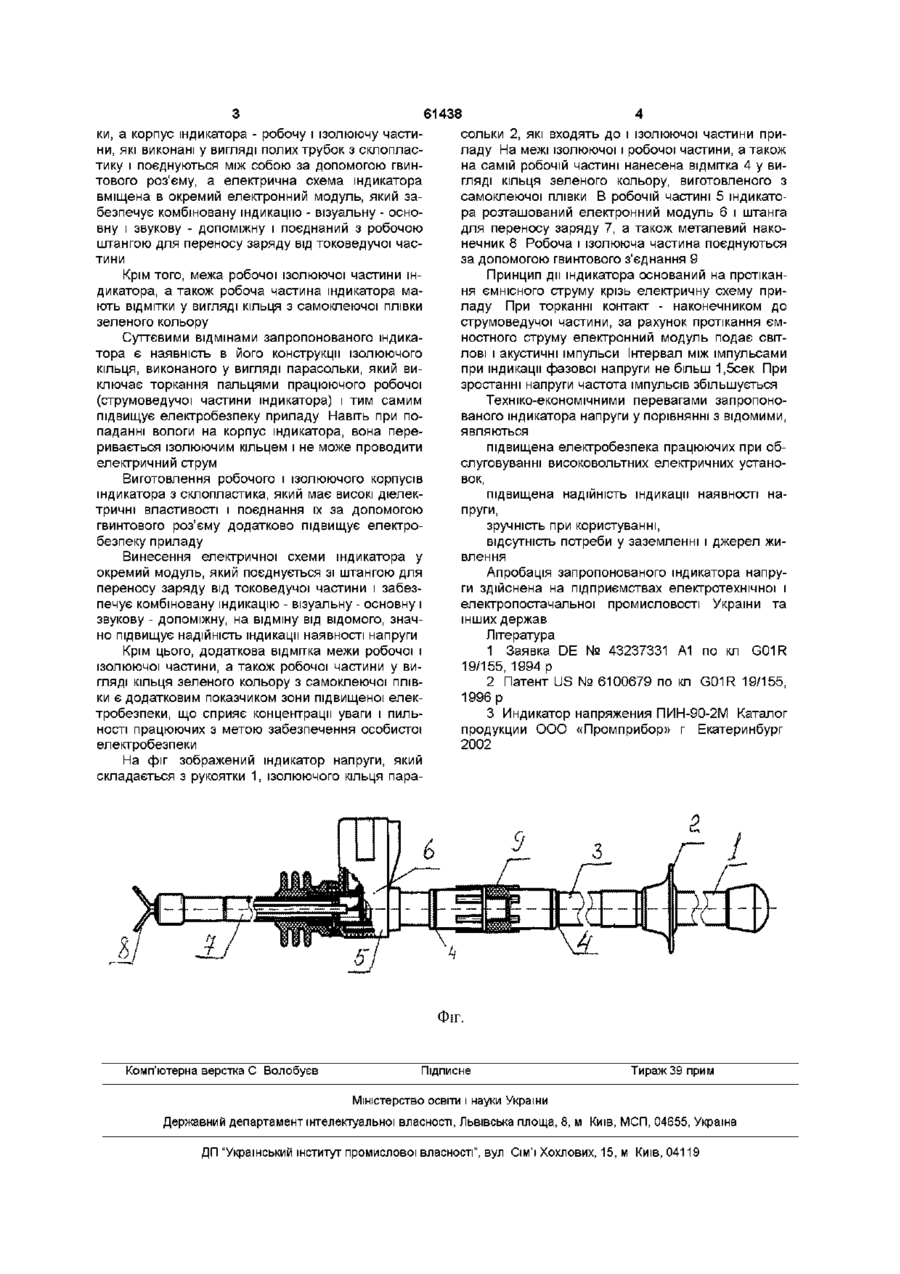

1 Індикатор напруги, який складається з металевого наконечника, корпусу і рукоятки, який відрізняється тим, що додатково містить ізолююче кільце, яке виконано у вигляді парасоль ки, а корпус індикатора включає робочу і ізолюючу частини, які виконані у вигляді порожнистих трубок з склопластики і поєднуються між собою за допомогою гвинтового розніму, а електрична схема індикатора вміщена в окремий електронний модуль, який забезпечує комбіновану індикацію візуальну - основну і звукову - допоміжну і поєднаний з робочою штангою для переносу заряду від струмоведучої частини 2 Індикатор напруги за п 1, який відрізняється тим, що межа робочої і ізолюючої частини індикатора, а також робоча частина індикатора мають ВІДМІТКИ у вигляді кільця з самоклеючої плівки зеленого кольору Винахід відноситься до електровимірювальної техніки і може бути використаний як основний електрозахисний прилад при визначенні наявності або відсутності напруги в закритих електророзподілюючих пристроях перемінного струму частотою 50Гц і напругою від 6 до 10 кВ без заземлення робочої частини ВІДОМІ індикатори для визначення наявності або відсутності перемінної напруги Вони складаються з елементу зв'язку, який через електрод зв'язку ємнісним засобом зв'язаній з струмоведучою частиною установки, яка контролюється і забезпечує живленням індикаторний пристрій [1], з пристрою для виявлення перемінної напруги на ножевому контакті або на ІНШІЙ робочій частині приладу, пристрою для фільтрації і обробки виявленої напруги та індикатора для попередження користувача [2] ВІДОМІ пристрої забезпечують індикацію наявності або відсутності напруги, але їм властиві таки недоліки індикатор [1] потребує заземлення і джерела живлення, індикатор [2] має недостатню надійність за рахунок наявності тільки світлової індикації Відомий також індикатор перемінної напруги, який являється найбільш близьким до заявляемого за суттю [3] Відомий індикатор складається з основного і допоміжного корпусів, які мають пластмасові рукоятки, наружні металічні наконечники У внутрішній частині основного корпусу вмонтовано частку елементів електричної схеми, а у допоміжного обмежувальний опір Відомий індикатор дозволяє визначати наявність або відсутність напруги, але йому присутні такі недоліки недостатня електробезпека, яка пов'язана з тим, що при роботі індикатор треба тримати за пластмасові корпуси так, щоб пальці оператора не виступали за обмежувальні упори на них і не допускати торкання одним наконечником двох струмоведучих частин, які знаходяться під різними потенціалами Недостатня надійність індикації, яка пов'язана з розташуванням електричної схеми у різних корпусах індикатора (основному і допоміжному) і при можливому порушенні контакту між двома частинами електричної схеми при зборці приладу він може не визначати напруги при и наявності Задачею даного винаходу є забезпечення підвищеної електробезпеки і надійності індикації наявності напруги Поставлена задача досягається тим, що індикатор напруги, який складається з металічного наконечника, корпусу і рукоятки, додатково вміщує ізолююче кільце, яке виконано у вигляді парасоль 00 со (О 61438 ки, а корпус індикатора - робочу і ізолюючу частисольки 2, які входять до і ізолюючої частини прини, які виконані у вигляді полих трубок з склопласладу На межі ізолюючої і робочої частини, а також тику і поєднуються між собою за допомогою гвинна самій робочій частині нанесена відмітка 4 у витового роз'єму, а електрична схема індикатора гляді кільця зеленого кольору, виготовленого з вміщена в окремий електронний модуль, який засамоклеючої плівки В робочій частині 5 індикатобезпечує комбіновану індикацію - візуальну - оснора розташований електронний модуль 6 і штанга вну і звукову - допоміжну і поєднаний з робочою для переносу заряду 7, а також металевий накоштангою для переносу заряду від токоведучої часнечник 8 Робоча і ізолююча частина поєднуються тини за допомогою гвинтового з'єднання 9 Крім того, межа робочої ізолюючої частини інПринцип дії індикатора оснований на протікандикатора, а також робоча частина індикатора маня ємнісного струму крізь електричну схему приють ВІДМІТКИ у вигляді кільця з самоклеючої плівки ладу При торканні контакт - наконечником до зеленого кольору струмоведучої частини, за рахунок протікання ємностного струму електронний модуль подає СВІТСуттєвими відмінами запропонованого індикаЛОВІ і акустичні імпульси Інтервал між імпульсами тора є наявність в його конструкції ізолюючого при індикації фазової напруги не більш 1,5сек При кільця, виконаного у вигляді парасольки, який визростанні напруги частота імпульсів збільшується ключає торкання пальцями працюючого робочої (струмоведучої частини індикатора) і тим самим Техніко-економічними перевагами запропонопідвищує електробезпеку приладу Навіть при пованого індикатора напруги у порівнянні з відомими, паданні вологи на корпус індикатора, вона переявляються ривається ізолюючим кільцем і не може проводити підвищена електробезпека працюючих при обелектричний струм слуговуванні високовольтних електричних установок, Виготовлення робочого і ізолюючого корпусів індикатора з склопластика, який має високі діелекпідвищена надійність індикації наявності натричні властивості і поєднання їх за допомогою пруги, гвинтового роз'єму додатково підвищує електрозручність при користуванні, безпеку приладу відсутність потреби у заземленні і джерел жиВинесення електричної схеми індикатора у влення окремий модуль, який поєднується зі штангою для Апробація запропонованого індикатора напрупереносу заряду від токоведучої частини і забезги здійснена на підприємствах електротехнічної і печує комбіновану індикацію - візуальну - основну і електропостачальної промисловості України та звукову - допоміжну, на відміну від відомого, значінших держав но підвищує надійність індикації наявності напруги Література Крім цього, додаткова відмітка межи робочої і 1 Заявка DE № 43237331 А1 по кл G01R ізолюючої частини, а також робочої частини у ви19/155, 1994 р гляді кільця зеленого кольору з самоклеючої плів2 Патент US № 6100679 по кл G01R 19/155, ки є додатковим показчиком зони підвищеної елек1996 р тробезпеки, що сприяє концентрації уваги і пиль3 Индикатор напряжения ПИН-90-2М Каталог ності працюючих з метою забезпечення особистої продукции ООО «Промприбор» г Екатеринбург електробезпеки 2002 На фіг зображений індикатор напруги, який складається з рукоятки 1, ізолюючого кільця пара Фіг. Комп'ютерна верстка С Волобуєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
