Електронна модель визначення критичного шляху

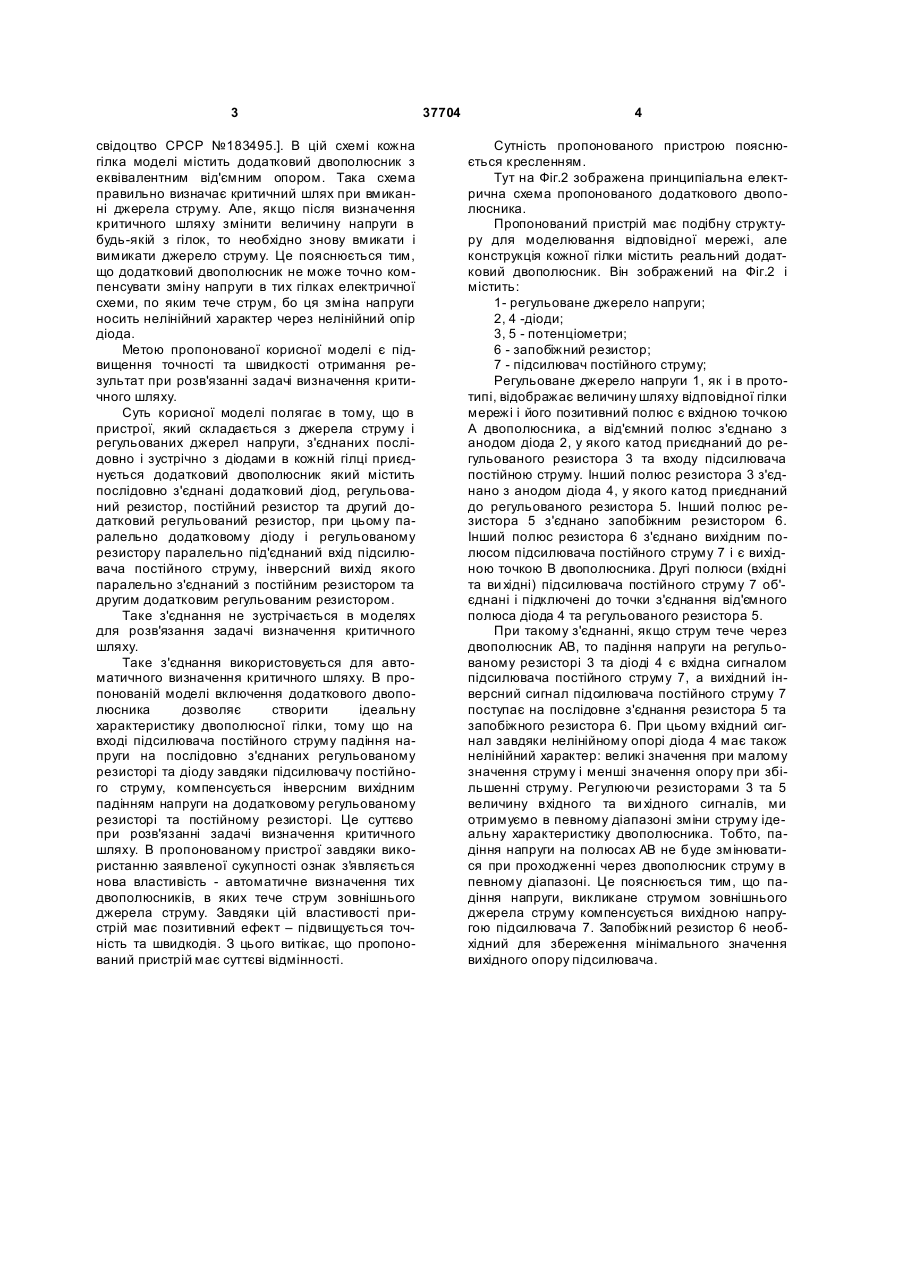

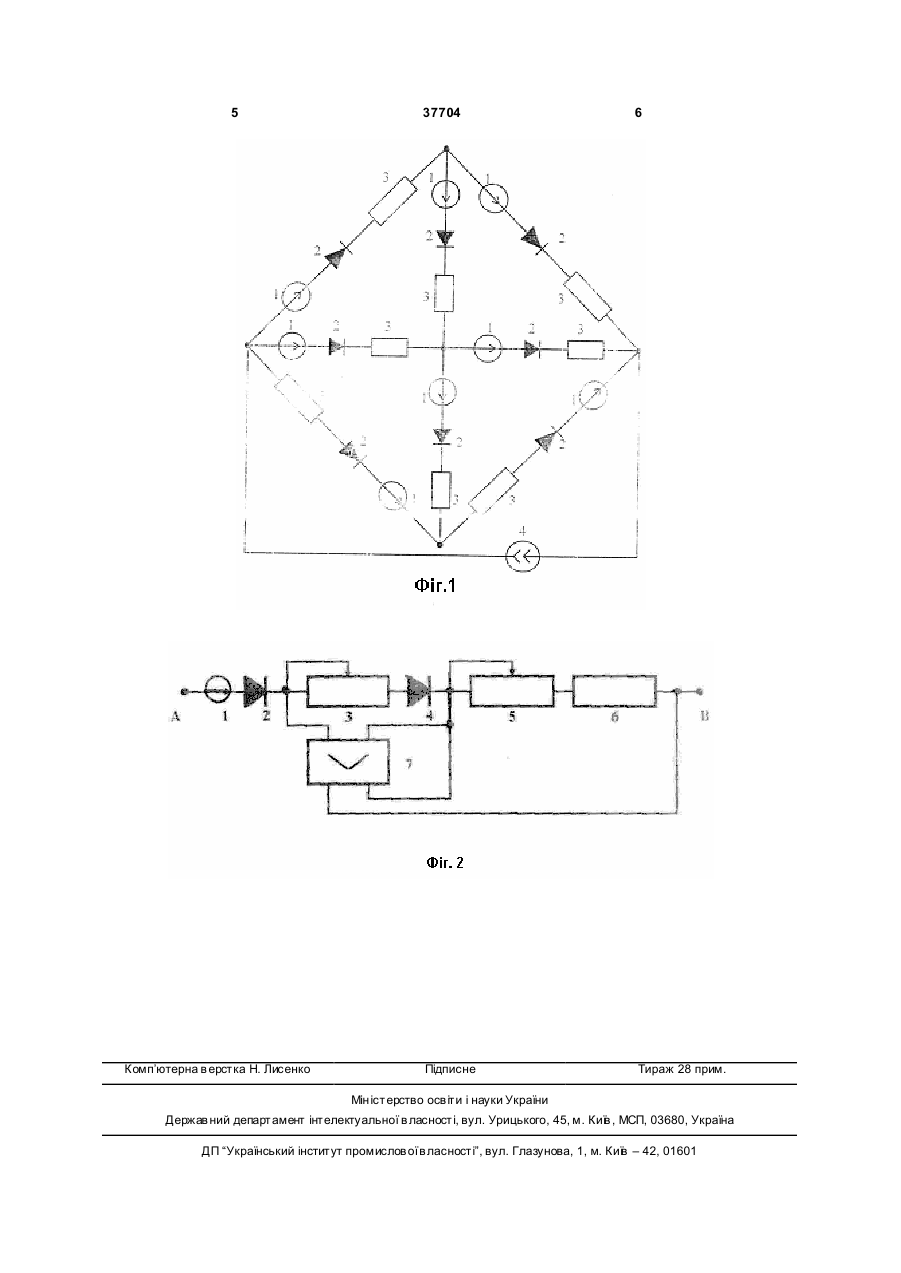

Електронна модель визначення критичного шляху, яка містить джерело струму між початковим та кінцевим пунктами визначення критичного 3 свідоцтво СРСР №183495.]. В цій схемі кожна гілка моделі містить додатковий двополюсник з еквівалентним від'ємним опором. Така схема правильно визначає критичний шлях при вмиканні джерела струму. Але, якщо після визначення критичного шляху змінити величину напруги в будь-якій з гілок, то необхідно знову вмикати і вимикати джерело струму. Це пояснюється тим, що додатковий двополюсник не може точно компенсувати зміну напруги в тих гілках електричної схеми, по яким тече струм, бо ця зміна напруги носить нелінійний характер через нелінійний опір діода. Метою пропонованої корисної моделі є підвищення точності та швидкості отримання результат при розв'язанні задачі визначення критичного шляху. Суть корисної моделі полягає в тому, що в пристрої, який складається з джерела струму і регульованих джерел напруги, з'єднаних послідовно і зустрічно з діодами в кожній гілці приєднується додатковий двополюсник який містить послідовно з'єднані додатковий діод, регульований резистор, постійний резистор та другий додатковий регульований резистор, при цьому паралельно додатковому діоду і регульованому резистору паралельно під'єднаний вхід підсилювача постійного струму, інверсний вихід якого паралельно з'єднаний з постійним резистором та другим додатковим регульованим резистором. Таке з'єднання не зустрічається в моделях для розв'язання задачі визначення критичного шляху. Таке з'єднання використовується для автоматичного визначення критичного шляху. В пропонованій моделі включення додаткового двополюсника дозволяє створити ідеальну характеристику двополюсної гілки, тому що на вході підсилювача постійного струму падіння напруги на послідовно з'єднаних регульованому резисторі та діоду завдяки підсилювачу постійного струму, компенсується інверсним вихідним падінням напруги на додатковому регульованому резисторі та постійному резисторі. Це суттєво при розв'язанні задачі визначення критичного шляху. В пропонованому пристрої завдяки використанню заявленої сукупності ознак з'я вляється нова властивість - автоматичне визначення тих двополюсників, в яких тече струм зовнішнього джерела струму. Завдяки цій властивості пристрій має позитивний ефект – підвищується точність та швидкодія. З цього витікає, що пропонований пристрій має суттєві відмінності. 37704 4 Сутність пропонованого пристрою пояснюється кресленням. Тут на Фіг.2 зображена принципіальна електрична схема пропонованого додаткового двополюсника. Пропонований пристрій має подібну структуру для моделювання відповідної мережі, але конструкція кожної гілки містить реальний додатковий двополюсник. Він зображений на Фіг.2 і містить: 1- регульоване джерело напруги; 2, 4 -діоди; 3, 5 - потенціометри; 6 - запобіжний резистор; 7 - підсилювач постійного струму; Регульоване джерело напруги 1, як і в прототипі, відображає величину шляху відповідної гілки мережі і його позитивний полюс є вхідною точкою А двополюсника, а від'ємний полюс з'єднано з анодом діода 2, у якого катод приєднаний до регульованого резистора 3 та входу підсилювача постійною струму. Інший полюс резистора 3 з'єднано з анодом діода 4, у якого катод приєднаний до регульованого резистора 5. Інший полюс резистора 5 з'єднано запобіжним резистором 6. Інший полюс резистора 6 з'єднано вихідним полюсом підсилювача постійного струму 7 і є вихідною точкою В двополюсника. Другі полюси (вхідні та ви хідні) підсилювача постійного струму 7 об'єднані і підключені до точки з'єднання від'ємного полюса діода 4 та регульованого резистора 5. При такому з'єднанні, якщо струм тече через двополюсник АВ, то падіння напруги на регульованому резисторі 3 та діоді 4 є вхідна сигналом підсилювача постійного струму 7, а вихідний інверсний сигнал підсилювача постійного струму 7 поступає на послідовне з'єднання резистора 5 та запобіжного резистора 6. При цьому вхідний сигнал завдяки нелінійному опорі діода 4 має також нелінійний характер: великі значення при малому значення струму і менші значення опору при збільшенні струму. Регулюючи резисторами 3 та 5 величину вхідного та ви хідного сигналів, ми отримуємо в певному діапазоні зміни струму ідеальну характеристику двополюсника. Тобто, падіння напруги на полюсах АВ не буде змінюватися при проходженні через двополюсник струму в певному діапазоні. Це пояснюється тим, що падіння напруги, викликане струмом зовнішнього джерела струму компенсується вихідною напругою підсилювача 7. Запобіжний резистор 6 необхідний для збереження мінімального значення вихідного опору підсилювача. 5 Комп’ютерна в ерстка Н. Лисенко 37704 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
