Утримувач одноразового стаканчика

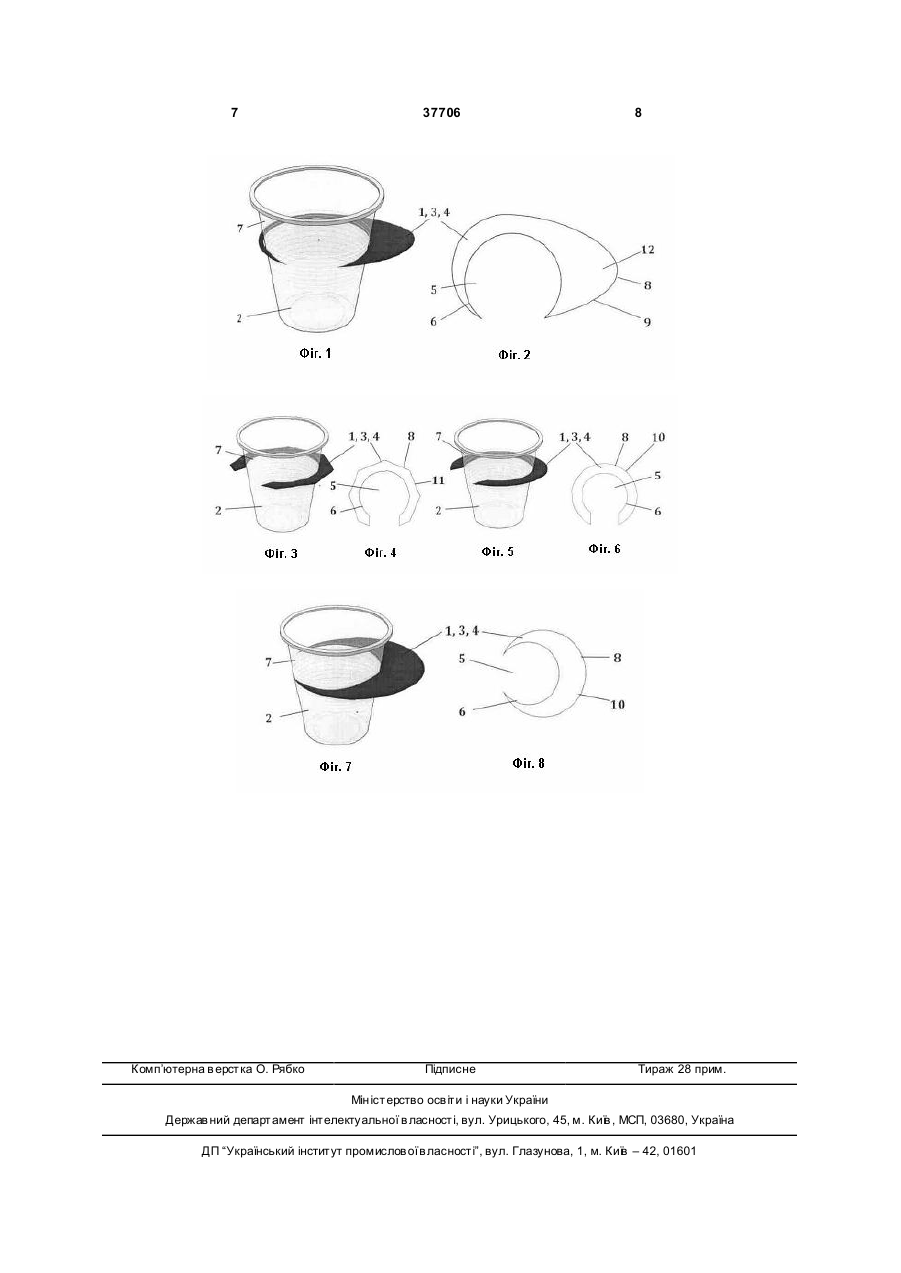

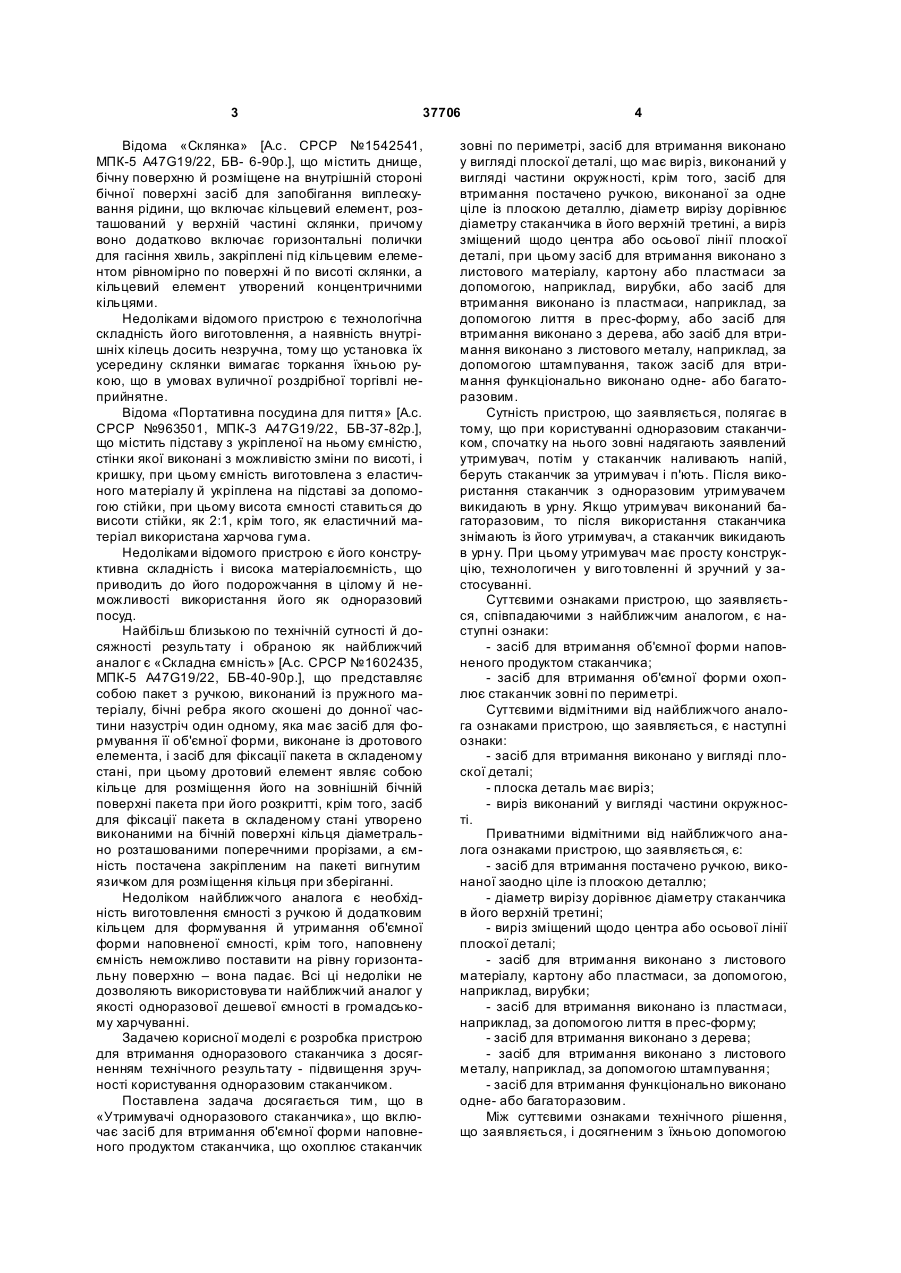

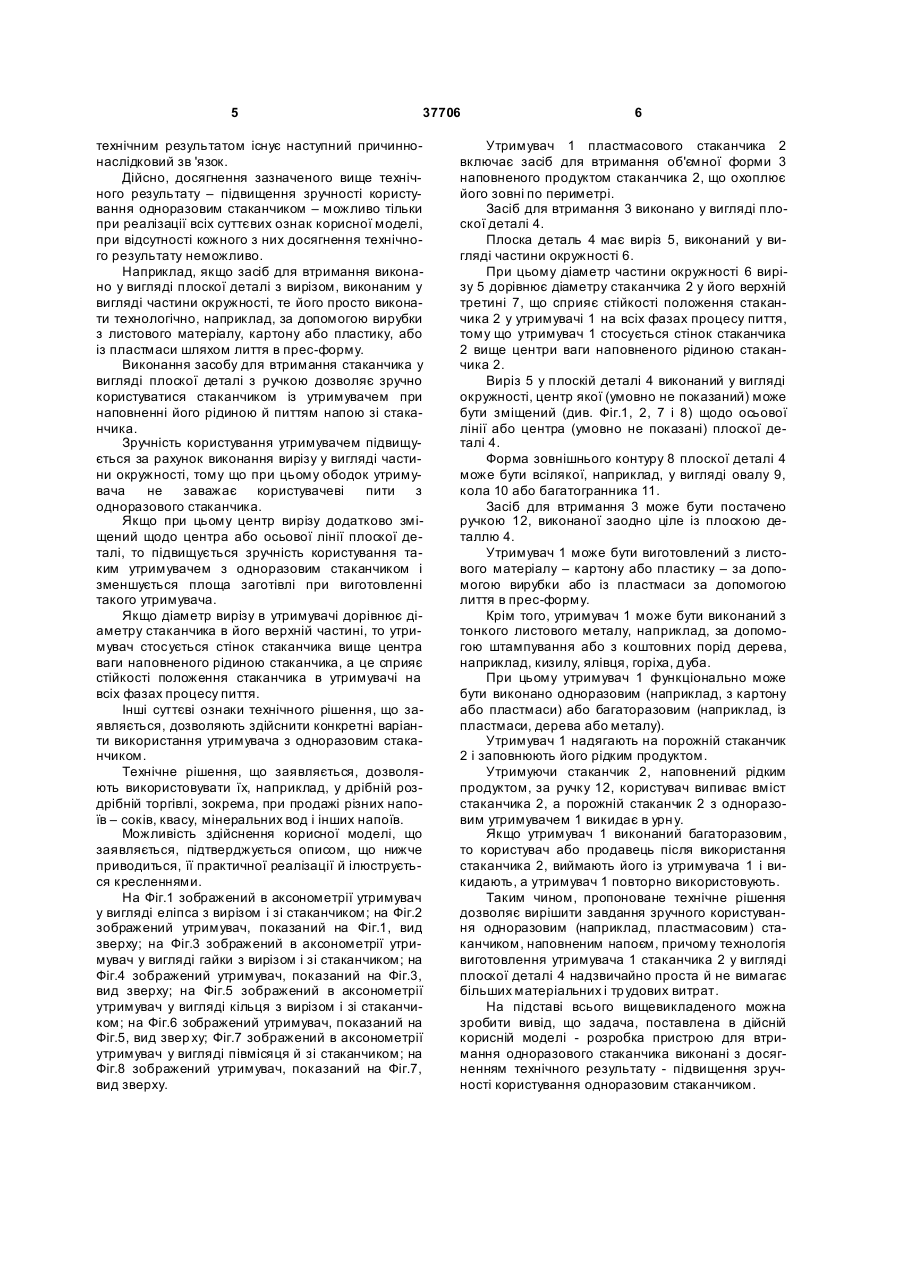

1. Утримувач одноразового стаканчика, який містить засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру, який відрізняється тим, що засіб для втримання виконано у вигляді плоскої деталі, що має виріз, виконаний у вигляді частини окружності. 2. Утримувач одноразового стаканчика за п. 1, який відрізняється тим, що засіб для втримання оснащено ручкою, виконаною за одне ціле із плоскою деталлю. 3. Утримувач одноразового стаканчика за п. 1, який відрізняється тим, що діаметр вирізу дорівнює діаметру стаканчика в його верхній третині. U 2 (19) 1 3 37706 Відома «Склянка» [А.с. СРСР №1542541, МПК-5 А47G19/22, БВ- 6-90р.], що містить днище, бічну поверхню й розміщене на внутрішній стороні бічної поверхні засіб для запобігання виплескування рідини, що включає кільцевий елемент, розташований у верхній частині склянки, причому воно додатково включає горизонтальні полички для гасіння хвиль, закріплені під кільцевим елементом рівномірно по поверхні й по висоті склянки, а кільцевий елемент утворений концентричними кільцями. Недоліками відомого пристрою є технологічна складність його виготовлення, а наявність внутрішніх кілець досить незручна, тому що установка їх усередину склянки вимагає торкання їхньою рукою, що в умовах вуличної роздрібної торгівлі неприйнятне. Відома «Портативна посудина для пиття» [А.с. СРСР №963501, МПК-3 А47G19/22, БВ-37-82p.], що містить підставу з укріпленої на ньому ємністю, стінки якої виконані з можливістю зміни по висоті, і кришку, при цьому ємність виготовлена з еластичного матеріалу й укріплена на підставі за допомогою стійки, при цьому висота ємності ставиться до висоти стійки, як 2:1, крім того, як еластичний матеріал використана харчова гума. Недоліками відомого пристрою є його конструктивна складність і висока матеріалоємність, що приводить до його подорожчання в цілому й неможливості використання його як одноразовий посуд. Найбільш близькою по технічній сутності й досяжності результату і обраною як найближчий аналог є «Складна ємність» [А.с. СРСР №1602435, МПК-5 А47G19/22, БВ-40-90р.], що представляє собою пакет з ручкою, виконаний із пружного матеріалу, бічні ребра якого скошені до донної частини назустріч один одному, яка має засіб для формування її об'ємної форми, виконане із дротового елемента, і засіб для фіксації пакета в складеному стані, при цьому дротовий елемент являє собою кільце для розміщення його на зовнішній бічній поверхні пакета при його розкритті, крім того, засіб для фіксації пакета в складеному стані утворено виконаними на бічній поверхні кільця діаметрально розташованими поперечними прорізами, а ємність постачена закріпленим на пакеті вигнутим язичком для розміщення кільця при зберіганні. Недоліком найближчого аналога є необхідність виготовлення ємності з ручкою й додатковим кільцем для формування й утримання об'ємної форми наповненої ємності, крім того, наповнену ємність неможливо поставити на рівну горизонтальну поверхню – вона падає. Всі ці недоліки не дозволяють використовува ти найближчий аналог у якості одноразової дешевої ємності в громадському харчуванні. Задачею корисної моделі є розробка пристрою для втримання одноразового стаканчика з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. Поставлена задача досягається тим, що в «Утримувачі одноразового стаканчика», що включає засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик 4 зовні по периметрі, засіб для втримання виконано у вигляді плоскої деталі, що має виріз, виконаний у вигляді частини окружності, крім того, засіб для втримання постачено ручкою, виконаної за одне ціле із плоскою деталлю, діаметр вирізу дорівнює діаметру стаканчика в його верхній третині, а виріз зміщений щодо центра або осьової лінії плоскої деталі, при цьому засіб для втримання виконано з листового матеріалу, картону або пластмаси за допомогою, наприклад, вирубки, або засіб для втримання виконано із пластмаси, наприклад, за допомогою лиття в прес-форму, або засіб для втримання виконано з дерева, або засіб для втримання виконано з листового металу, наприклад, за допомогою штампування, також засіб для втримання функціонально виконано одне- або багаторазовим. Сутність пристрою, що заявляється, полягає в тому, що при користуванні одноразовим стаканчиком, спочатку на нього зовні надягають заявлений утримувач, потім у стаканчик наливають напій, беруть стаканчик за утримувач і п'ють. Після використання стаканчик з одноразовим утримувачем викидають в урну. Якщо утримувач виконаний багаторазовим, то після використання стаканчика знімають із його утримувач, а стаканчик викидають в урн у. При цьому утримувач має просту конструкцію, технологичен у виго товленні й зручний у застосуванні. Суттєвими ознаками пристрою, що заявляється, співпадаючими з найближчим аналогом, є наступні ознаки: - засіб для втримання об'ємної форми наповненого продуктом стаканчика; - засіб для втримання об'ємної форми охоплює стаканчик зовні по периметрі. Суттєвими відмітними від найближчого аналога ознаками пристрою, що заявляється, є наступні ознаки: - засіб для втримання виконано у вигляді плоскої деталі; - плоска деталь має виріз; - виріз виконаний у вигляді частини окружності. Приватними відмітними від найближчого аналога ознаками пристрою, що заявляється, є: - засіб для втримання постачено ручкою, виконаної заодно ціле із плоскою деталлю; - діаметр вирізу дорівнює діаметру стаканчика в його верхній третині; - виріз зміщений щодо центра або осьової лінії плоскої деталі; - засіб для втримання виконано з листового матеріалу, картону або пластмаси, за допомогою, наприклад, вирубки; - засіб для втримання виконано із пластмаси, наприклад, за допомогою лиття в прес-форму; - засіб для втримання виконано з дерева; - засіб для втримання виконано з листового металу, наприклад, за допомогою штампування; - засіб для втримання функціонально виконано одне- або багаторазовим. Між суттєвими ознаками технічного рішення, що заявляється, і досягненим з їхньою допомогою 5 37706 технічним результатом існує наступний причиннонаслідковий зв 'язок. Дійсно, досягнення зазначеного вище технічного результату – підвищення зручності користування одноразовим стаканчиком – можливо тільки при реалізації всіх суттєвих ознак корисної моделі, при відсутності кожного з них досягнення технічного результату неможливо. Наприклад, якщо засіб для втримання виконано у вигляді плоскої деталі з вирізом, виконаним у вигляді частини окружності, те його просто виконати технологічно, наприклад, за допомогою вирубки з листового матеріалу, картону або пластику, або із пластмаси шляхом лиття в прес-форму. Виконання засобу для втримання стаканчика у вигляді плоскої деталі з ручкою дозволяє зручно користуватися стаканчиком із утримувачем при наповненні його рідиною й питтям напою зі стаканчика. Зручність користування утримувачем підвищується за рахунок виконання вирізу у вигляді частини окружності, тому що при цьому ободок утримувача не заважає користувачеві пити з одноразового стаканчика. Якщо при цьому центр вирізу додатково зміщений щодо центра або осьової лінії плоскої деталі, то підвищується зручність користування таким утримувачем з одноразовим стаканчиком і зменшується площа заготівлі при виготовленні такого утримувача. Якщо діаметр вирізу в утримувачі дорівнює діаметру стаканчика в його верхній частині, то утримувач стосується стінок стаканчика вище центра ваги наповненого рідиною стаканчика, а це сприяє стійкості положення стаканчика в утримувачі на всіх фазах процесу пиття. Інші суттєві ознаки технічного рішення, що заявляється, дозволяють здійснити конкретні варіанти використання утримувача з одноразовим стаканчиком. Технічне рішення, що заявляється, дозволяють використовувати їх, наприклад, у дрібній роздрібній торгівлі, зокрема, при продажі різних напоїв – соків, квасу, мінеральних вод і інших напоїв. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, її практичної реалізації й ілюструється кресленнями. На Фіг.1 зображений в аксонометрії утримувач у вигляді еліпса з вирізом і зі стаканчиком; на Фіг.2 зображений утримувач, показаний на Фіг.1, вид зверху; на Фіг.3 зображений в аксонометрії утримувач у вигляді гайки з вирізом і зі стаканчиком; на Фіг.4 зображений утримувач, показаний на Фіг.3, вид зверху; на Фіг.5 зображений в аксонометрії утримувач у вигляді кільця з вирізом і зі стаканчиком; на Фіг.6 зображений утримувач, показаний на Фіг.5, вид звер ху; Фіг.7 зображений в аксонометрії утримувач у вигляді півмісяця й зі стаканчиком; на Фіг.8 зображений утримувач, показаний на Фіг.7, вид зверху. 6 Утримувач 1 пластмасового стаканчика 2 включає засіб для втримання об'ємної форми 3 наповненого продуктом стаканчика 2, що охоплює його зовні по периметрі. Засіб для втримання 3 виконано у вигляді плоскої деталі 4. Плоска деталь 4 має виріз 5, виконаний у вигляді частини окружності 6. При цьому діаметр частини окружності 6 вирізу 5 дорівнює діаметру стаканчика 2 у його верхній третині 7, що сприяє стійкості положення стаканчика 2 у утримувачі 1 на всіх фазах процесу пиття, тому що утримувач 1 стосується стінок стаканчика 2 вище центри ваги наповненого рідиною стаканчика 2. Виріз 5 у плоскій деталі 4 виконаний у вигляді окружності, центр якої (умовно не показаний) може бути зміщений (див. Фіг.1, 2, 7 і 8) щодо осьової лінії або центра (умовно не показані) плоскої деталі 4. Форма зовнішнього контуру 8 плоскої деталі 4 може бути всілякої, наприклад, у вигляді овалу 9, кола 10 або багатогранника 11. Засіб для втримання 3 може бути постачено ручкою 12, виконаної заодно ціле із плоскою деталлю 4. Утримувач 1 може бути виготовлений з листового матеріалу – картону або пластику – за допомогою вирубки або із пластмаси за допомогою лиття в прес-форму. Крім того, утримувач 1 може бути виконаний з тонкого листового металу, наприклад, за допомогою штампування або з коштовних порід дерева, наприклад, кизилу, ялівця, горіха, дуба. При цьому утримувач 1 функціонально може бути виконано одноразовим (наприклад, з картону або пластмаси) або багаторазовим (наприклад, із пластмаси, дерева або металу). Утримувач 1 надягають на порожній стаканчик 2 і заповнюють його рідким продуктом. Утримуючи стаканчик 2, наповнений рідким продуктом, за ручку 12, користувач випиває вміст стаканчика 2, а порожній стаканчик 2 з одноразовим утримувачем 1 викидає в урн у. Якщо утримувач 1 виконаний багаторазовим, то користувач або продавець після використання стаканчика 2, виймають його із утримувача 1 і викидають, а утримувач 1 повторно використовують. Таким чином, пропоноване технічне рішення дозволяє вирішити завдання зручного користування одноразовим (наприклад, пластмасовим) стаканчиком, наповненим напоєм, причому технологія виготовлення утримувача 1 стаканчика 2 у вигляді плоскої деталі 4 надзвичайно проста й не вимагає більших матеріальних і тр удових витрат. На підставі всього вищевикладеного можна зробити вивід, що задача, поставлена в дійсній корисній моделі - розробка пристрою для втримання одноразового стаканчика виконані з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. 7 Комп’ютерна в ерстка О. Рябко 37706 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
