Фрикційна передача

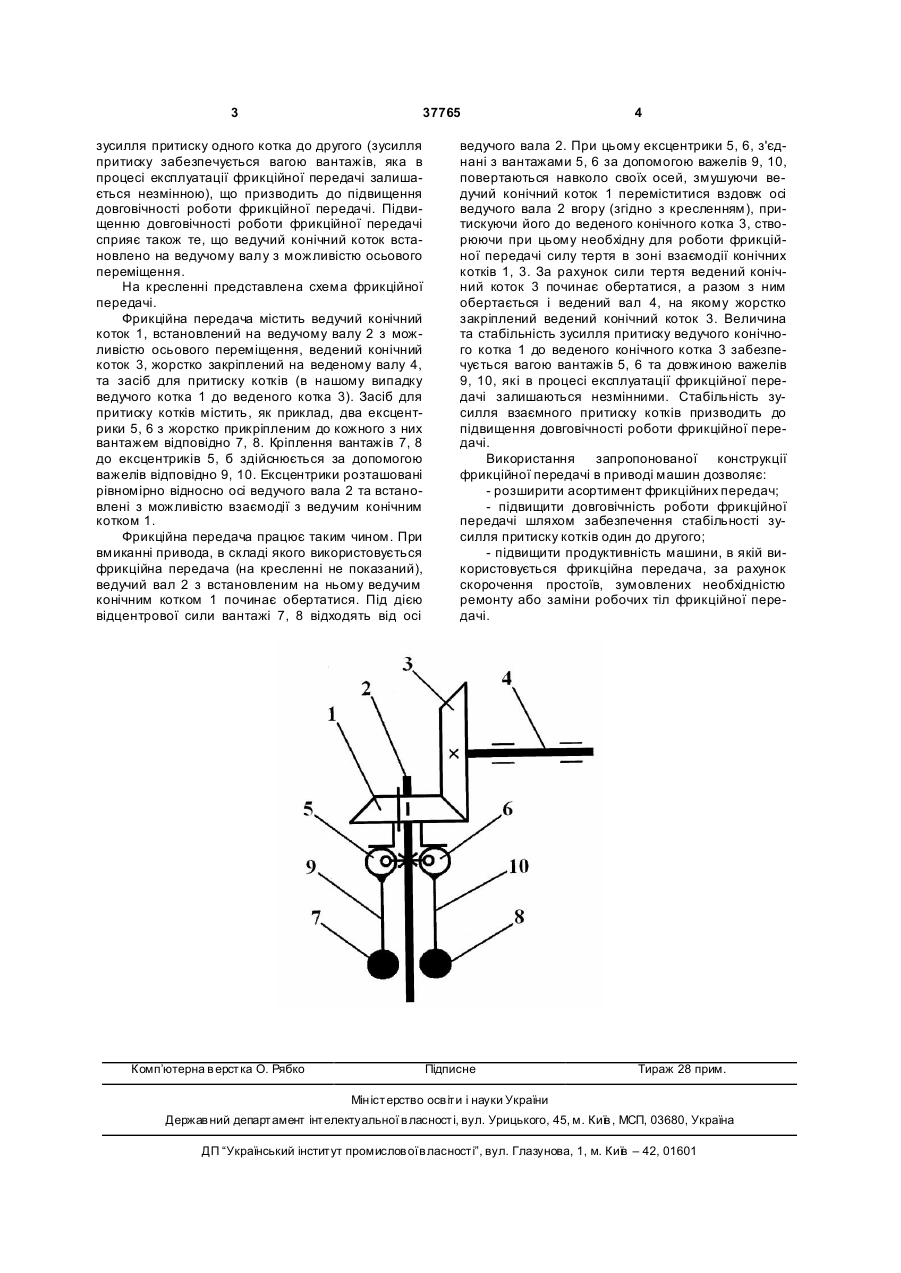

1. Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, та засіб для притис 3 37765 зусилля притиску одного котка до другого (зусилля притиску забезпечується вагою вантажів, яка в процесі експлуатації фрикційної передачі залишається незмінною), що призводить до підвищення довговічності роботи фрикційної передачі. Підвищенню довговічності роботи фрикційної передачі сприяє також те, що ведучий конічний коток встановлено на ведучому валу з можливістю осьового переміщення. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий конічний коток 1, встановлений на ведучому валу 2 з можливістю осьового переміщення, ведений конічний коток 3, жорстко закріплений на веденому валу 4, та засіб для притиску котків (в нашому випадку ведучого котка 1 до веденого котка 3). Засіб для притиску котків містить, як приклад, два ексцентрики 5, 6 з жорстко прикріпленим до кожного з них вантажем відповідно 7, 8. Кріплення вантажів 7, 8 до ексцентриків 5, б здійснюється за допомогою важелів відповідно 9, 10. Ексцентрики розташовані рівномірно відносно осі ведучого вала 2 та встановлені з можливістю взаємодії з ведучим конічним котком 1. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 2 з встановленим на ньому ведучим конічним котком 1 починає обертатися. Під дією відцентрової сили вантажі 7, 8 відходять від осі Комп’ютерна в ерстка О. Рябко 4 ведучого вала 2. При цьому ексцентрики 5, 6, з'єднані з вантажами 5, 6 за допомогою важелів 9, 10, повертаються навколо своїх осей, змушуючи ведучий конічний коток 1 переміститися вздовж осі ведучого вала 2 вгору (згідно з кресленням), притискуючи його до веденого конічного котка 3, створюючи при цьому необхідну для роботи фрикційної передачі силу тертя в зоні взаємодії конічних котків 1, 3. За рахунок сили тертя ведений конічний коток 3 починає обертатися, а разом з ним обертається і ведений вал 4, на якому жорстко закріплений ведений конічний коток 3. Величина та стабільність зусилля притиску ведучого конічного котка 1 до веденого конічного котка 3 забезпечується вагою вантажів 5, 6 та довжиною важелів 9, 10, які в процесі експлуатації фрикційної передачі залишаються незмінними. Стабільність зусилля взаємного притиску котків призводить до підвищення довговічності роботи фрикційної передачі. Використання запропонованої конструкції фрикційної передачі в приводі машин дозволяє: - розширити асортимент фрикційних передач; - підвищити довговічність роботи фрикційної передачі шляхом забезпечення стабільності зусилля притиску котків один до другого; - підвищити продуктивність машини, в якій використовується фрикційна передача, за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл фрикційної передачі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
