Зубчаста передача

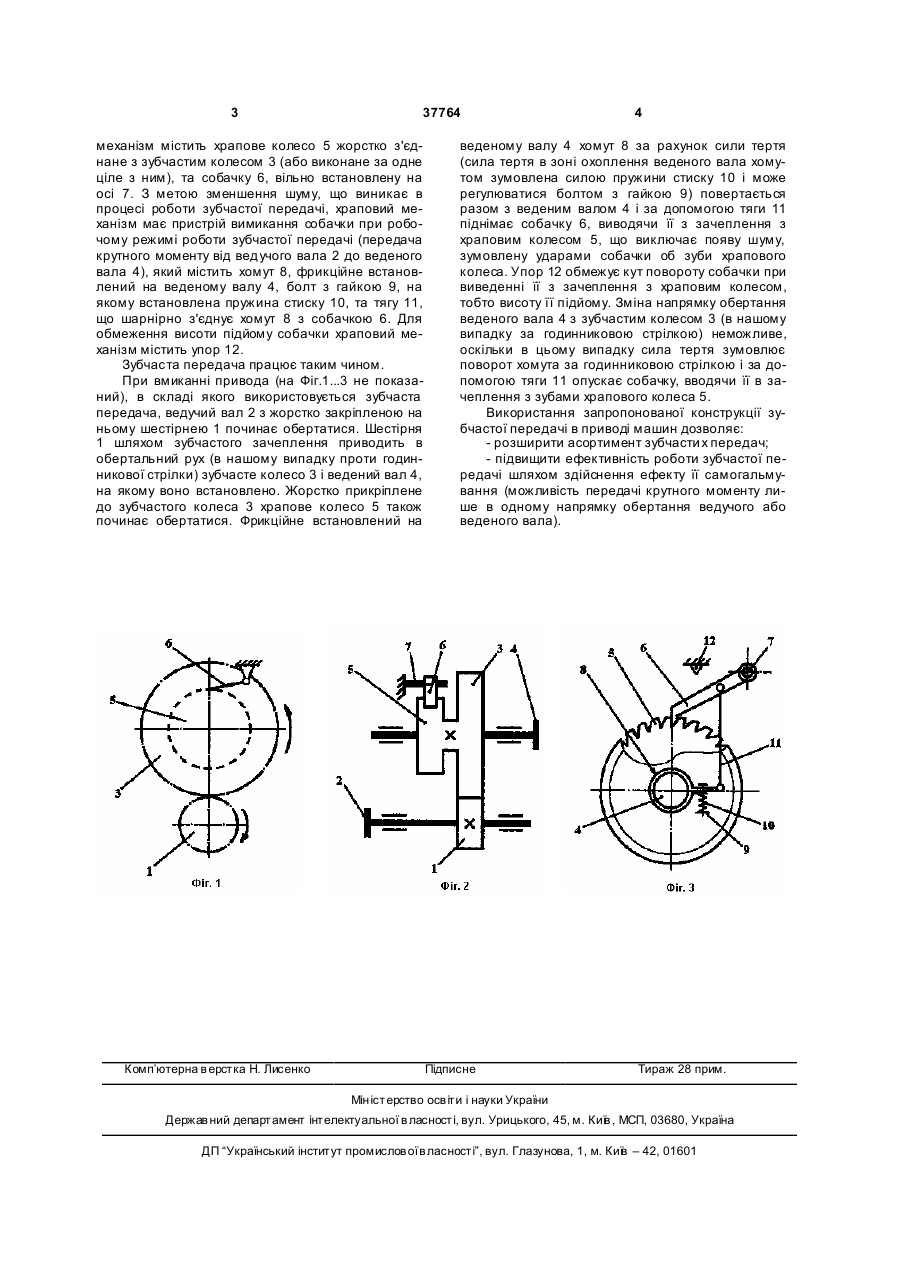

Зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу, яка відрізняється тим, що додатково обладнана механізмом односторонньої дії, переважно храповим, з'єднаним з зубчастим колесом. (19) (21) u200808087 (22) 13.06.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ, U A (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 37764 механізм містить храпове колесо 5 жорстко з'єднане з зубчастим колесом 3 (або виконане за одне ціле з ним), та собачку 6, вільно встановлену на осі 7. З метою зменшення шуму, що виникає в процесі роботи зубчастої передачі, храповий механізм має пристрій вимикання собачки при робочому режимі роботи зубчастої передачі (передача крутного моменту від ведучого вала 2 до веденого вала 4), який містить хомут 8, фрикційне встановлений на веденому валу 4, болт з гайкою 9, на якому встановлена пружина стиску 10, та тягу 11, що шарнірно з'єднує хомут 8 з собачкою 6. Для обмеження висоти підйому собачки храповий механізм містить упор 12. Зубчаста передача працює таким чином. При вмиканні привода (на Фіг.1...3 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з жорстко закріпленою на ньому шестірнею 1 починає обертатися. Шестірня 1 шляхом зубчастого зачеплення приводить в обертальний рух (в нашому випадку проти годинникової стрілки) зубчасте колесо 3 і ведений вал 4, на якому воно встановлено. Жорстко прикріплене до зубчастого колеса 3 храпове колесо 5 також починає обертатися. Фрикційне встановлений на Комп’ютерна в ерстка Н. Лисенко 4 веденому валу 4 хомут 8 за рахунок сили тертя (сила тертя в зоні охоплення веденого вала хомутом зумовлена силою пружини стиску 10 і може регулюватися болтом з гайкою 9) повертається разом з веденим валом 4 і за допомогою тяги 11 піднімає собачку 6, виводячи її з зачеплення з храповим колесом 5, що виключає появу шуму, зумовлену ударами собачки об зуби храпового колеса. Упор 12 обмежує кут повороту собачки при виведенні її з зачеплення з храповим колесом, тобто висоту її підйому. Зміна напрямку обертання веденого вала 4 з зубчастим колесом 3 (в нашому випадку за годинниковою стрілкою) неможливе, оскільки в цьому випадку сила тертя зумовлює поворот хомута за годинниковою стрілкою і за допомогою тяги 11 опускає собачку, вводячи її в зачеплення з зубами храпового колеса 5. Використання запропонованої конструкції зубчастої передачі в приводі машин дозволяє: - розширити асортимент зубчасти х передач; - підвищити ефективність роботи зубчастої передачі шляхом здійснення ефекту її самогальмування (можливість передачі крутного моменту лише в одному напрямку обертання ведучого або веденого вала). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
