Рифлений стержень для армування бетону

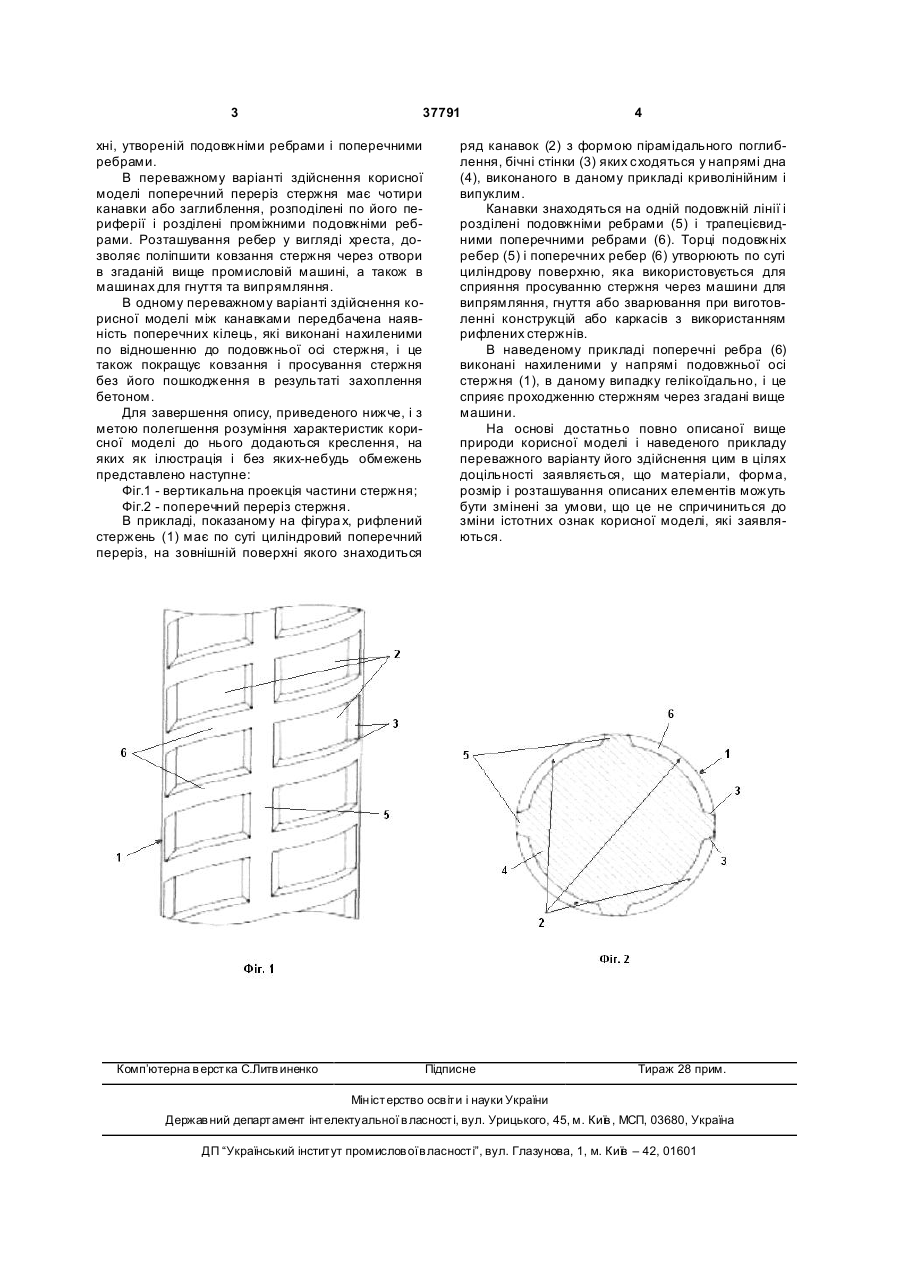

1. Рифлений стержень для армування бетону, що належить до типу стержнів, які виготовляються з металу, переважно із сталі, і має ряд уступів або рифлених кромок, який відрізняється тим, що він має зовнішню поверхню, яка по суті є циліндровою і має ряд виступів (2), розділених подовжніми ребрами (5) і поперечними ребрами (6), які всі разом утворюють по суті циліндрову зовнішню поверхню. 2. Стержень, як він описаний в п. 1, який відрізняється тим, що його канавки мають трапецієвидний 3 37791 хні, утвореній подовжніми ребрами і поперечними ребрами. В переважному варіанті здійснення корисної моделі поперечний переріз стержня має чотири канавки або заглиблення, розподілені по його периферії і розділені проміжними подовжніми ребрами. Розташування ребер у вигляді хреста, дозволяє поліпшити ковзання стержня через отвори в згаданій вище промисловій машині, а також в машинах для гнуття та випрямляння. В одному переважному варіанті здійснення корисної моделі між канавками передбачена наявність поперечних кілець, які виконані нахиленими по відношенню до подовжньої осі стержня, і це також покращує ковзання і просування стержня без його пошкодження в результаті захоплення бетоном. Для завершення опису, приведеного нижче, і з метою полегшення розуміння характеристик корисної моделі до нього додаються креслення, на яких як ілюстрація і без яких-небудь обмежень представлено наступне: Фіг.1 - вертикальна проекція частини стержня; Фіг.2 - поперечний переріз стержня. В прикладі, показаному на фігура х, рифлений стержень (1) має по суті циліндровий поперечний переріз, на зовнішній поверхні якого знаходиться Комп’ютерна в ерстка С.Литв иненко 4 ряд канавок (2) з формою пірамідального поглиблення, бічні стінки (3) яких сходяться у напрямі дна (4), виконаного в даному прикладі криволінійним і випуклим. Канавки знаходяться на одній подовжній лінії і розділені подовжніми ребрами (5) і трапецієвидними поперечними ребрами (6). Торці подовжніх ребер (5) і поперечних ребер (6) утворюють по суті циліндрову поверхню, яка використовується для сприяння просуванню стержня через машини для випрямляння, гнуття або зварювання при виготовленні конструкцій або каркасів з використанням рифлених стержнів. В наведеному прикладі поперечні ребра (6) виконані нахиленими у напрямі подовжньої осі стержня (1), в даному випадку гелікоїдально, і це сприяє проходженню стержням через згадані вище машини. На основі достатньо повно описаної вище природи корисної моделі і наведеного прикладу переважного варіанту його здійснення цим в цілях доцільності заявляється, що матеріали, форма, розмір і розташування описаних елементів можуть бути змінені за умови, що це не спричиниться до зміни істотних ознак корисної моделі, які заявляються. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
