Модельна композиція “велен”

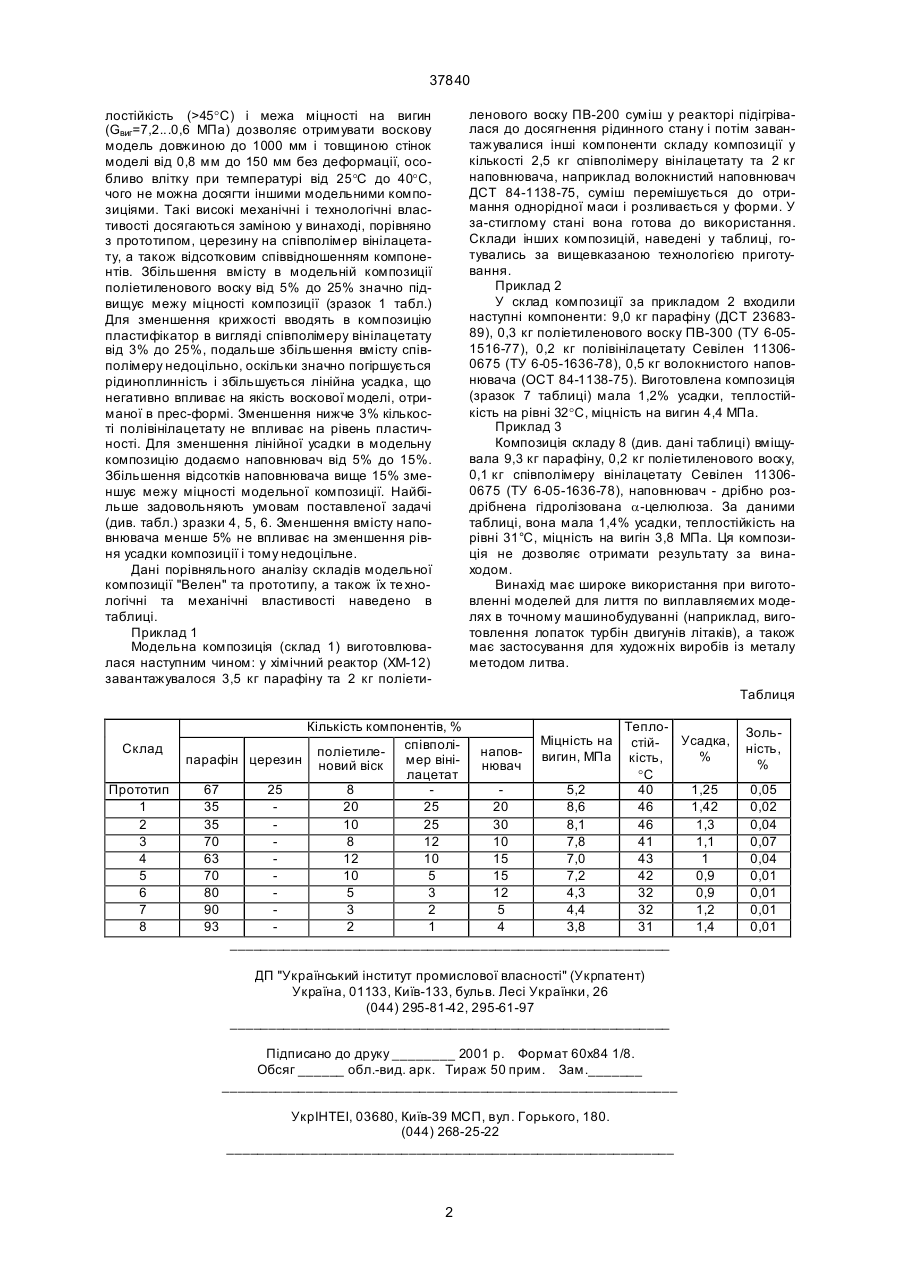

Модельна композиція для лиття по виплавлюваних моделях, яка містить парафін і поліетиленовий віск, яка відрізняється тим, що додатково містить співполімер вінілацетат та наповнювач, при наступному співвідношенні, мас.%: парафін 35-90 поліетиленовий віск 25-3 співполімер вінілацетату 25-2 наповнювач 15-5. (19) (21) 2000042297 (22) 21.04.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Нідзельський Анатолій Павлович, Александрова Олена Миколаївна (73) Нідзельський Анатолій Павлович, Александрова Олена Миколаївна 37840 ленового воску ПВ-200 суміш у реакторі підігрівалася до досягнення рідинного стану і потім завантажувалися інші компоненти складу композиції у кількості 2,5 кг співполімеру вінілацетату та 2 кг наповнювача, наприклад волокнистий наповнювач ДСТ 84-1138-75, суміш перемішується до отримання однорідної маси і розливається у форми. У за-стиглому стані вона готова до використання. Склади інших композицій, наведені у таблиці, готувались за вищевказаною технологією приготування. Приклад 2 У склад композиції за прикладом 2 входили наступні компоненти: 9,0 кг парафіну (ДСТ 2368389), 0,3 кг поліетиленового воску ПВ-300 (ТУ 6-051516-77), 0,2 кг полівінілацетату Севілен 113060675 (ТУ 6-05-1636-78), 0,5 кг волокнистого наповнювача (ОСТ 84-1138-75). Виготовлена композиція (зразок 7 таблиці) мала 1,2% усадки, теплостійкість на рівні 32°С, міцність на вигин 4,4 МПа. Приклад 3 Композиція складу 8 (див. дані таблиці) вміщувала 9,3 кг парафіну, 0,2 кг поліетиленового воску, 0,1 кг співполімеру вінілацетату Севілен 113060675 (ТУ 6-05-1636-78), наповнювач - дрібно роздрібнена гідролізована a-целюлюза. За даними таблиці, вона мала 1,4% усадки, теплостійкість на рівні 31°С, міцність на вигін 3,8 МПа. Ця композиція не дозволяє отримати результату за винаходом. Винахід має широке використання при виготовленні моделей для лиття по виплавляємих моделях в точному машинобудуванні (наприклад, виготовлення лопаток турбін двигунів літаків), а також має застосування для художніх виробів із металу методом литва. лостійкість (>45°С) і межа міцності на вигин (Gвиг=7,2...0,6 МПа) дозволяє отримувати воскову модель довжиною до 1000 мм і товщиною стінок моделі від 0,8 мм до 150 мм без деформації, особливо влітку при температурі від 25°С до 40°С, чого не можна досягти іншими модельними композиціями. Такі високі механічні і технологічні властивості досягаються заміною у винаході, порівняно з прототипом, церезину на співполімер вінілацетату, а також відсотковим співвідношенням компонентів. Збільшення вмісту в модельній композиції поліетиленового воску від 5% до 25% значно підвищує межу міцності композиції (зразок 1 табл.) Для зменшення крихкості вводять в композицію пластифікатор в вигляді співполімеру вінілацетату від 3% до 25%, подальше збільшення вмісту співполімеру недоцільно, оскільки значно погіршується рідиноплинність і збільшується лінійна усадка, що негативно впливає на якість воскової моделі, отриманої в прес-формі. Зменшення нижче 3% кількості полівінілацетату не впливає на рівень пластичності. Для зменшення лінійної усадки в модельну композицію додаємо наповнювач від 5% до 15%. Збільшення відсотків наповнювача вище 15% зменшує межу міцності модельної композиції. Найбільше задовольняють умовам поставленої задачі (див. табл.) зразки 4, 5, 6. Зменшення вмісту наповнювача менше 5% не впливає на зменшення рівня усадки композиції і тому недоцільне. Дані порівняльного аналізу складів модельної композиції "Велен" та прототипу, а також їх те хнологічні та механічні властивості наведено в таблиці. Приклад 1 Модельна композиція (склад 1) виготовлювалася наступним чином: у хімічний реактор (ХМ-12) завантажувалося 3,5 кг парафіну та 2 кг поліети Таблиця Склад Прототип 1 2 3 4 5 6 7 8 Кількість компонентів, % ТеплоМіцність на стійУсадка, співполіполіетиленапов- вигин, МПа кість, % парафін церезин новий віск мер вінінювач лацетат °С 67 25 8 5,2 40 1,25 35 20 25 20 8,6 46 1,42 35 10 25 30 8,1 46 1,3 70 8 12 10 7,8 41 1,1 63 12 10 15 7,0 43 1 70 10 5 15 7,2 42 0,9 80 5 3 12 4,3 32 0,9 90 3 2 5 4,4 32 1,2 93 2 1 4 3,8 31 1,4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2 Зольність, % 0,05 0,02 0,04 0,07 0,04 0,01 0,01 0,01 0,01
