Модельна композиція м-5а для виготовлення виплавних моделей

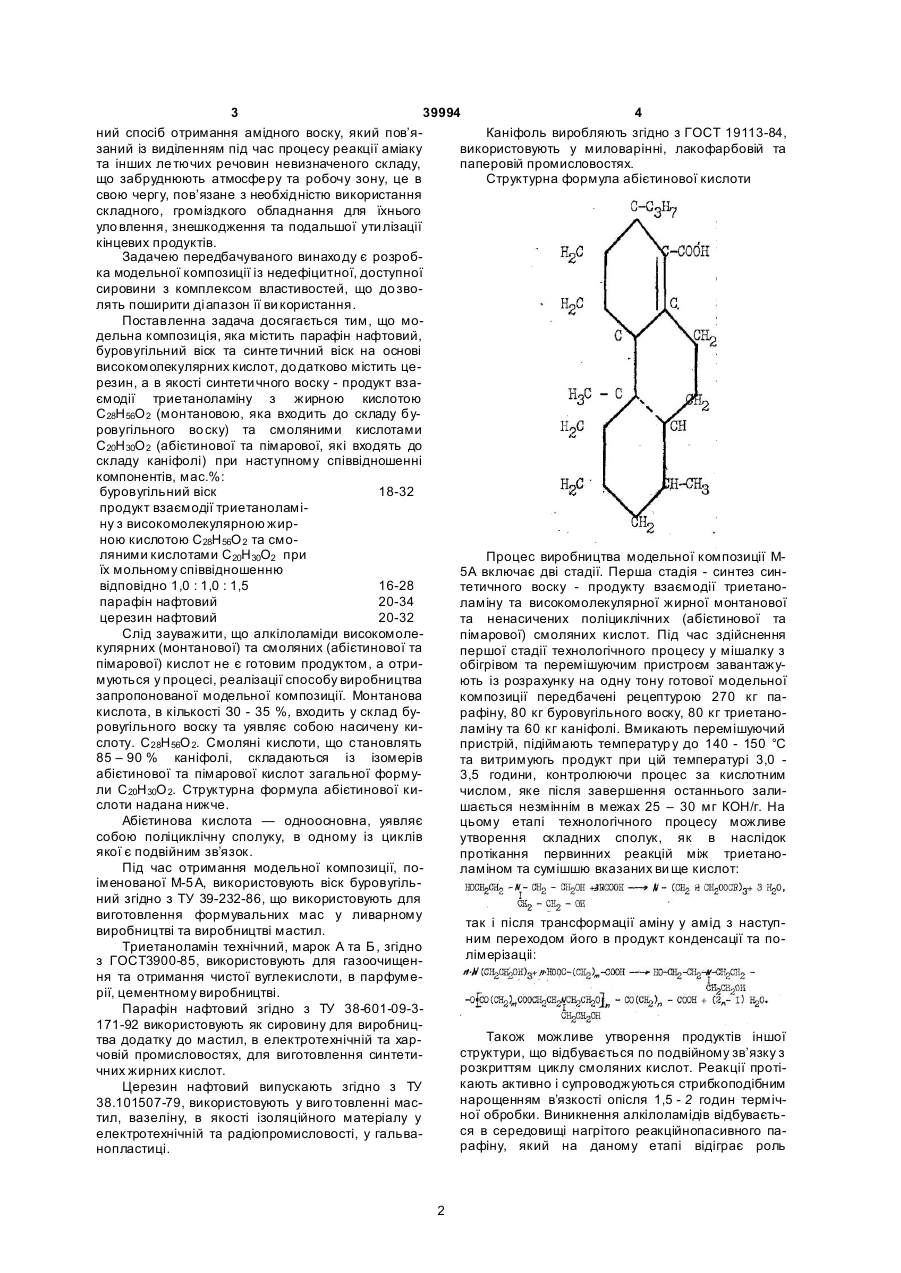

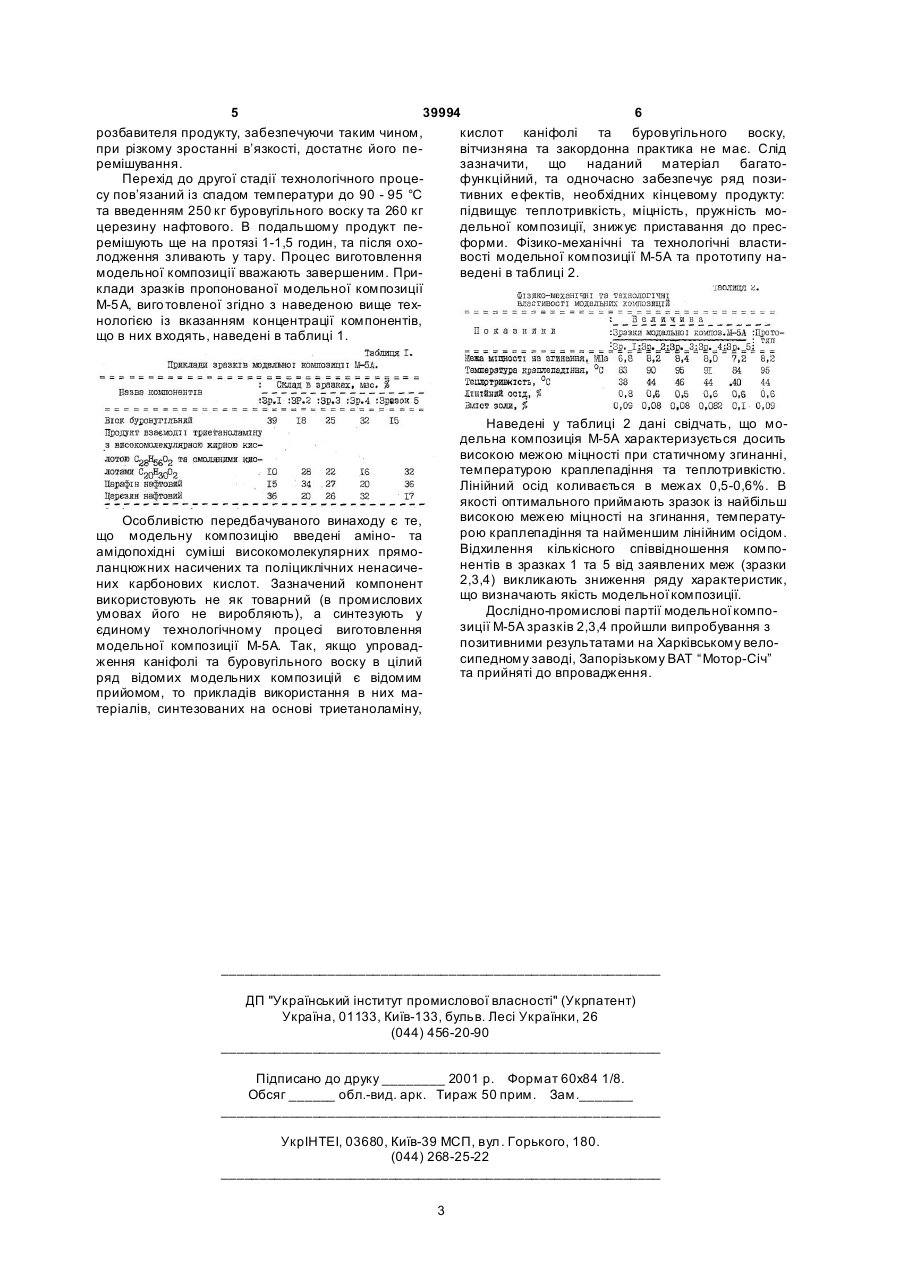

Модельна композиція для виготовлення виплавних моделей, що містить парафін нафтовий, буровугільний віск та синтетичний віск на основі високомолекулярних кислот, модифікованих аміном, яка відрізняється тим, що вона додатково містить церезин нафтовий, а як синтетичний віск — продукт взаємодії триетаноламіну з високомолекулярною жирною кислотою С 28Н5602 та смоляними кислотами С 20Н30О2 з наступним співвідношенням компонентів, мас.%: віск буровугільний 18-32 продукт взаємодії триетаноламіну з 16-28 високомолекулярною жирною кислотою С28Н5б О 2 та смоляними кислотами С20Н30О 2 парафін нафтовий 20-34 церезин нафтовий 20-32 (19) (21) 98052739 (22) 26.05.1998 (24) 16.07.2001 (46) 16.07.2001. Бюл.№ 6, 2001р. (72) Стахурський Олександр Дмитрович, Клочихін Володимир Валерійович, Сергєєв Сергій Леонідович, Македонський Олег Олександрович, Ткаченко Ігор Юрійович, Шапошник Олександр Васильович, Губанова Валентина Андріївна, Стєрхова Людмила Миколаївна, Чернишева Євгенія Андріївна, Горпінко Юлія Геннадіївна, Чуприніна Ганна Іванівна, Боханов Дмитро Федорович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "Азовські мастила та оливи" (56) А. с. СРСР № 1811961, МПК5 В22С7/02, опубл. 30.04.1993. 3 39994 4 ний спосіб отримання амідного воску, який пов’яКаніфоль виробляють згідно з ГОСТ 19113-84, заний із виділенням під час процесу реакції аміаку використовують у миловарінні, лакофарбовій та та інших ле тючих речовин невизначеного складу, паперовій промисловостях. що забруднюють атмосфе ру та робочу зону, це в Структурна формула абієтинової кислоти свою чергу, пов’язане з необхідністю використання складного, громіздкого обладнання для їхнього уло влення, знешкодження та подальшої ути лізації кінцевих продуктів. Задачею передбачуваного винахо ду є розробка модельної композиції із недефіцитної, доступної сировини з комплексом властивостей, що до зволять поширити ді апазон її ви користання. Поставленна задача досягається тим, що модельна композиція, яка містить парафін нафтовий, буровугільний віск та синте тичний віск на основі високомолекулярних кислот, до датково містить церезин, а в якості синтети чного воску - продукт взаємодії триетаноламіну з жирною кислотою С28Н56О 2 (монтановою, яка входить до складу буровугільного во ску) та смоляними кислотами С20Н30О 2 (абієтинової та пімарової, які входять до складу каніфолі) при наступному співвідношенні компонентів, мас.%: буровугільний віск 18-32 продукт взаємодії триетаноламіну з високомолекулярною жирною кислотою С 28Н56О 2 та смоляними кислотами С 20Н30О2 при Процес виробництва модельної композиції Мїх мольному співвідношенню 5А включає дві стадії. Перша стадія - синтез синвідповідно 1,0 : 1,0 : 1,5 16-28 тетичного воску - продукту взаємодії триетанопарафін нафтовий 20-34 ламіну та високомолекулярної жирної монтанової церезин нафтовий 20-32 та ненасичених поліциклічних (абієтинової та Слід зауважити, що алкілоламіди високомолепімарової) смоляних кислот. Під час здійснення кулярних (монтанової) та смоляних (абієтинової та першої стадії технологічного процесу у мішалку з пімарової) кислот не є готовим продуктом, а отриобігрівом та перемішуючим пристроєм завантажумуються у процесі, реалізації способу виробництва ють із розрахунку на одну тону готової модельної запропонованої модельної композиції. Монтанова композиції передбачені рецептурою 270 кг пакислота, в кількості З0 - 35 %, входить у склад бурафіну, 80 кг буровугільного воску, 80 кг триетаноровугільного воску та уявляє собою насичену киламіну та 60 кг каніфолі. Вмикають перемішуючий слоту. С28H56O 2. Смоляні кислоти, що становлять пристрій, підіймають температур у до 140 - 150 °С 85 – 90 % каніфолі, складаються із ізомерів та витримуюгь продукт при цій температурі 3,0 абієтинової та пімарової кислот загальної форму3,5 години, контролюючи процес за кислотним ли С20H30O 2. Структурна формула абієтинової кичислом, яке після завершення останнього залислоти надана нижче. шається незміннім в межах 25 – 30 мг КОН/г. На Абієтинова кислота — одноосновна, уявляє цьому етапі технологічного процесу можливе собою поліциклічну сполуку, в одному із циклів утворення складних сполук, як в наслідок якої є подвійним зв’язок. протікання первинних реакцій між триетаноПід час отримання модельної композиції, поламіном та сумішшю вказаних ви ще кислот: іменованої М-5 А, використовують віск буровугільний згідно з ТУ 39-232-86, що використовують для виготовлення формувальних мас у ливарному так і після трансформації аміну у амід з наступвиробництві та виробництві мастил. ним переходом його в продукт конденсації та поТриетаноламін технічний, марок А та Б, згідно лімерізаціі: з ГОСТ3900-85, використовують для газоочищення та отримання чистої вуглекислоти, в парфумерії, цементному виробництві. Парафін нафтовий згідно з ТУ 38-601-09-3171-92 використовують як сировину для виробницТакож можливе утворення продуктів іншої тва додатку до мастил, в електротехнічній та харструктури, що відбувається по подвійному зв’язку з човій промисловостях, для виготовлення синтетирозкриттям циклу смоляних кислот. Реакції протічних жирних кислот. кають активно і супроводжуються стрибкоподібним Церезин нафтовий випускають згідно з ТУ нарощенням в’язкості опісля 1,5 - 2 годин терміч38.101507-79, використовують у виго товленні масної обробки. Виникнення алкілоламідів відбуваєтьтил, вазеліну, в якості ізоляційного матеріалу у ся в середовищі нагрітого реакційнопасивного паелектротехнічній та радіопромисловості, у гальварафіну, який на даному етапі відіграє роль нопластиці. 2 5 39994 6 розбавителя продукту, забезпечуючи таким чином, кислот каніфолі та буровугільного воску, при різкому зростанні в’язкості, достатнє його певітчизняна та закордонна практика не має. Слід ремішування. зазначити, що наданий матеріал багатоПерехід до другої стадії технологічного процефункційний, та одночасно забезпечує ряд позису пов’язаний із спадом температури до 90 - 95 °C тивних е фектів, необхідних кінцевому продукту: та введенням 250 кг буровугільного воску та 260 кг підвищує теплотривкість, міцність, пружність моцерезину нафтового. В подальшому продукт педельної композиції, знижує приставання до пресремішують ще на протязі 1-1,5 годин, та після охоформи. Фізико-механічні та технологічні властилодження зливають у тару. Процес виготовлення вості модельної композиції М-5А та прототипу намодельної композиції вважають завершеним. Приведені в таблиці 2. клади зразків пропонованої модельної композиції М-5 А, виго товленої згідно з наведеною вище технологією із вказанням концентрації компонентів, що в них входять, наведені в таблиці 1. Наведені у таблиці 2 дані свідчать, що модельна композиція М-5А характеризується досить високою межою міцності при статичному згинанні, температурою краплепадіння та теплотривкістю. Лінійний осід коливається в межах 0,5-0,6%. В якості оптимального приймають зразок із найбільш високою межею міцності на згинання, температурою краплепадіння та найменшим лінійним осідом. Відхилення кількісного співвідношення компонентів в зразках 1 та 5 від заявлених меж (зразки 2,3,4) викликають зниження ряду характеристик, що визначають якість модельної композиції. Дослідно-промислові партії модельної композиції М-5А зразків 2,3,4 пройшли випробування з позитивними результатами на Харківському велосипедному заводі, Запорізькому ВАТ “Мотор-Січ” та прийняті до впровадження. Особливістю передбачуваного винаходу є те, що модельну композицію введені аміно- та амідопохідні суміші високомолекулярних прямоланцюжних насичених та поліциклічних ненасичених карбонових кислот. Зазначений компонент використовують не як товарний (в промислових умовах його не виробляють), а синтезують у єдиному технологічному процесі виготовлення модельної композиції М-5А. Так, якщо упровадження каніфолі та буровугільного воску в цілий ряд відомих модельних композицій є відомим прийомом, то прикладів використання в них матеріалів, синтезованих на основі триетаноламіну, __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 456-20-90 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
