Пристрій автоматичного екстреного відключення конвейєра

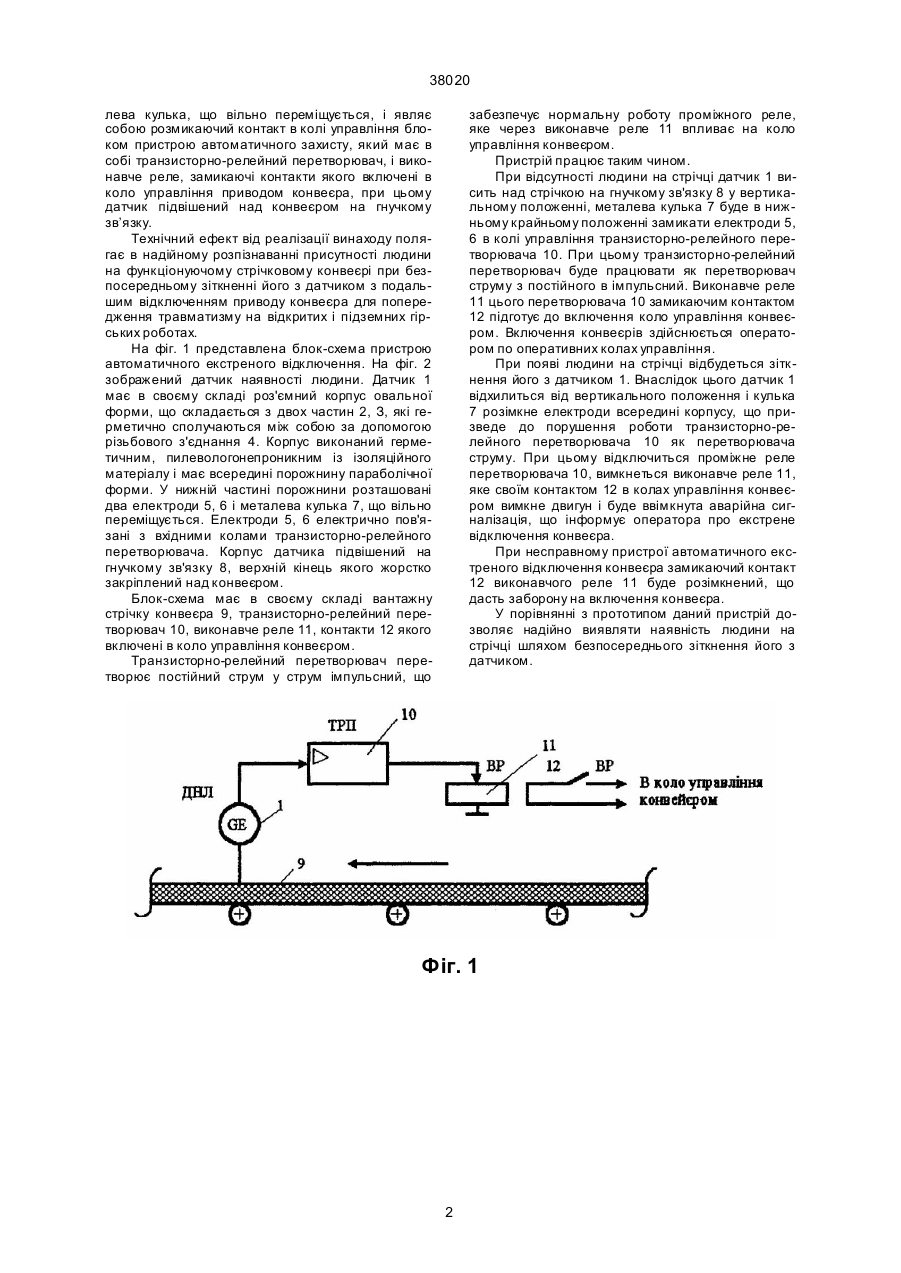

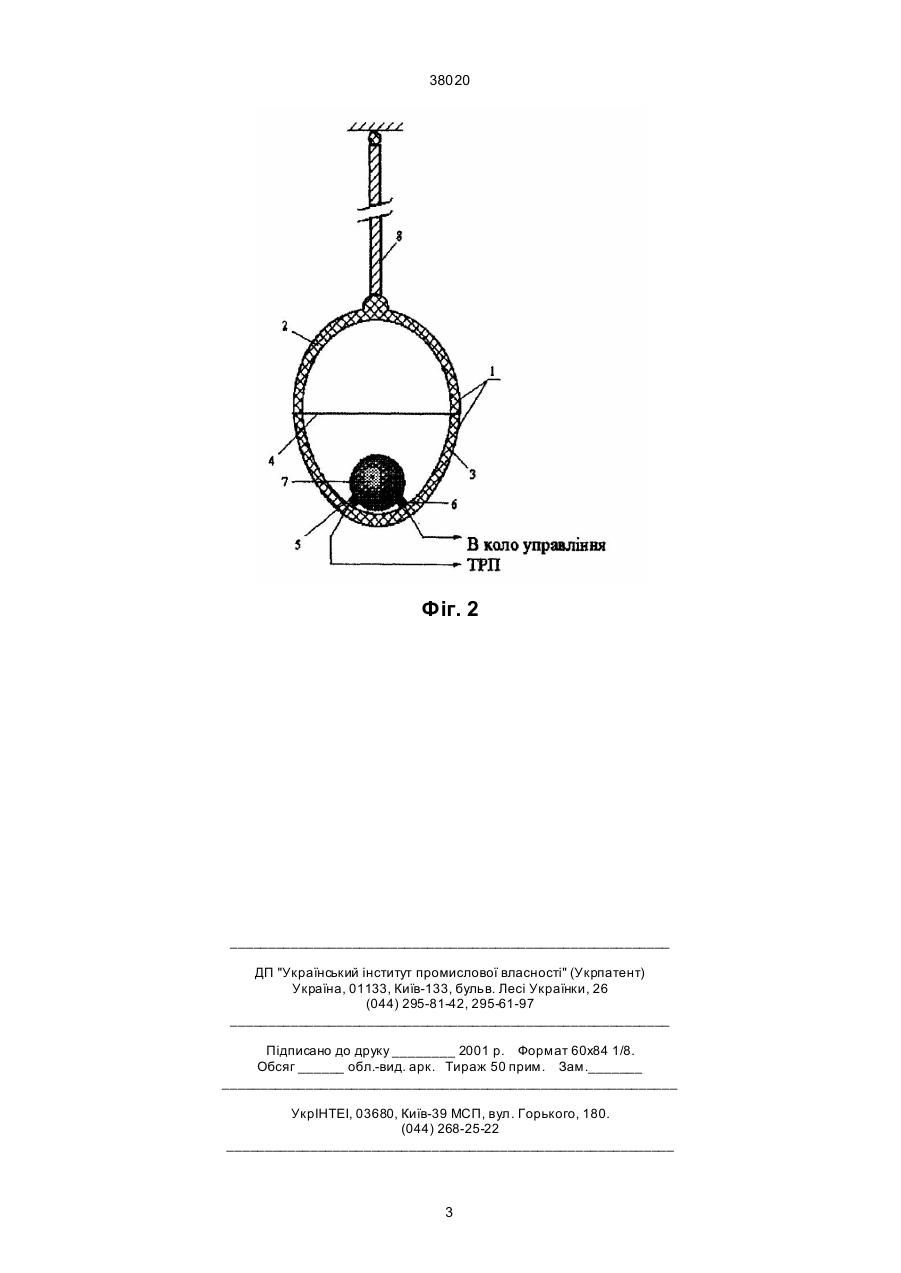

Пристрій автоматичного екстреного відключення конвейєра, що включає датчик наявності людини на стрічці (ДНЛ), транзисторно-релейний перетворювач, виконавче реле, контакти якого включені в коло управління приводом конвеєра, 38020 лева кулька, що вільно переміщується, і являє собою розмикаючий контакт в колі управління блоком пристрою автоматичного захисту, який має в собі транзисторно-релейний перетворювач, і виконавче реле, замикаючі контакти якого включені в коло управління приводом конвеєра, при цьому датчик підвішений над конвеєром на гнучкому зв’язку. Технічний ефект від реалізації винаходу полягає в надійному розпізнаванні присутності людини на функціонуючому стрічковому конвеєрі при безпосередньому зіткненні його з датчиком з подальшим відключенням приводу конвеєра для попередження травматизму на відкритих і підземних гірських роботах. На фіг. 1 представлена блок-схема пристрою автоматичного екстреного відключення. На фіг. 2 зображений датчик наявності людини. Датчик 1 має в своєму складі роз'ємний корпус овальної форми, що складається з двох частин 2, З, які герметично сполучаються між собою за допомогою різьбового з'єднання 4. Корпус виконаний герметичним, пилевологонепроникним із ізоляційного матеріалу і має всередині порожнину параболічної форми. У нижній частині порожнини розташовані два електроди 5, 6 і металева кулька 7, що вільно переміщується. Електроди 5, 6 електрично пов'язані з вхідними колами транзисторно-релейного перетворювача. Корпус датчика підвішений на гнучкому зв'язку 8, верхній кінець якого жорстко закріплений над конвеєром. Блок-схема має в своєму складі вантажну стрічку конвеєра 9, транзисторно-релейний перетворювач 10, виконавче реле 11, контакти 12 якого включені в коло управління конвеєром. Транзисторно-релейний перетворювач перетворює постійний струм у струм імпульсний, що забезпечує нормальну роботу проміжного реле, яке через виконавче реле 11 впливає на коло управління конвеєром. Пристрій працює таким чином. При відсутності людини на стрічці датчик 1 висить над стрічкою на гнучкому зв'язку 8 у вертикальному положенні, металева кулька 7 буде в нижньому крайньому положенні замикати електроди 5, 6 в колі управління транзисторно-релейного перетворювача 10. При цьому транзисторно-релейний перетворювач буде працювати як перетворювач струму з постійного в імпульсний. Виконавче реле 11 цього перетворювача 10 замикаючим контактом 12 підготує до включення коло управління конвеєром. Включення конвеєрів здійснюється оператором по оперативних колах управління. При появі людини на стрічці відбудеться зіткнення його з датчиком 1. Внаслідок цього датчик 1 відхилиться від вертикального положення і кулька 7 розімкне електроди всередині корпусу, що призведе до порушення роботи транзисторно-релейного перетворювача 10 як перетворювача струму. При цьому відключиться проміжне реле перетворювача 10, вимкнеться виконавче реле 11, яке своїм контактом 12 в колах управління конвеєром вимкне двигун і буде ввімкнута аварійна сигналізація, що інформує оператора про екстрене відключення конвеєра. При несправному пристрої автоматичного екстреного відключення конвеєра замикаючий контакт 12 виконавчого реле 11 буде розімкнений, що дасть заборону на включення конвеєра. У порівнянні з прототипом даний пристрій дозволяє надійно виявляти наявність людини на стрічці шляхом безпосереднього зіткнення його з датчиком. Фіг. 1 2 38020 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
