Пристрій автоматичного захисту від загоряння стрічки конвеєра

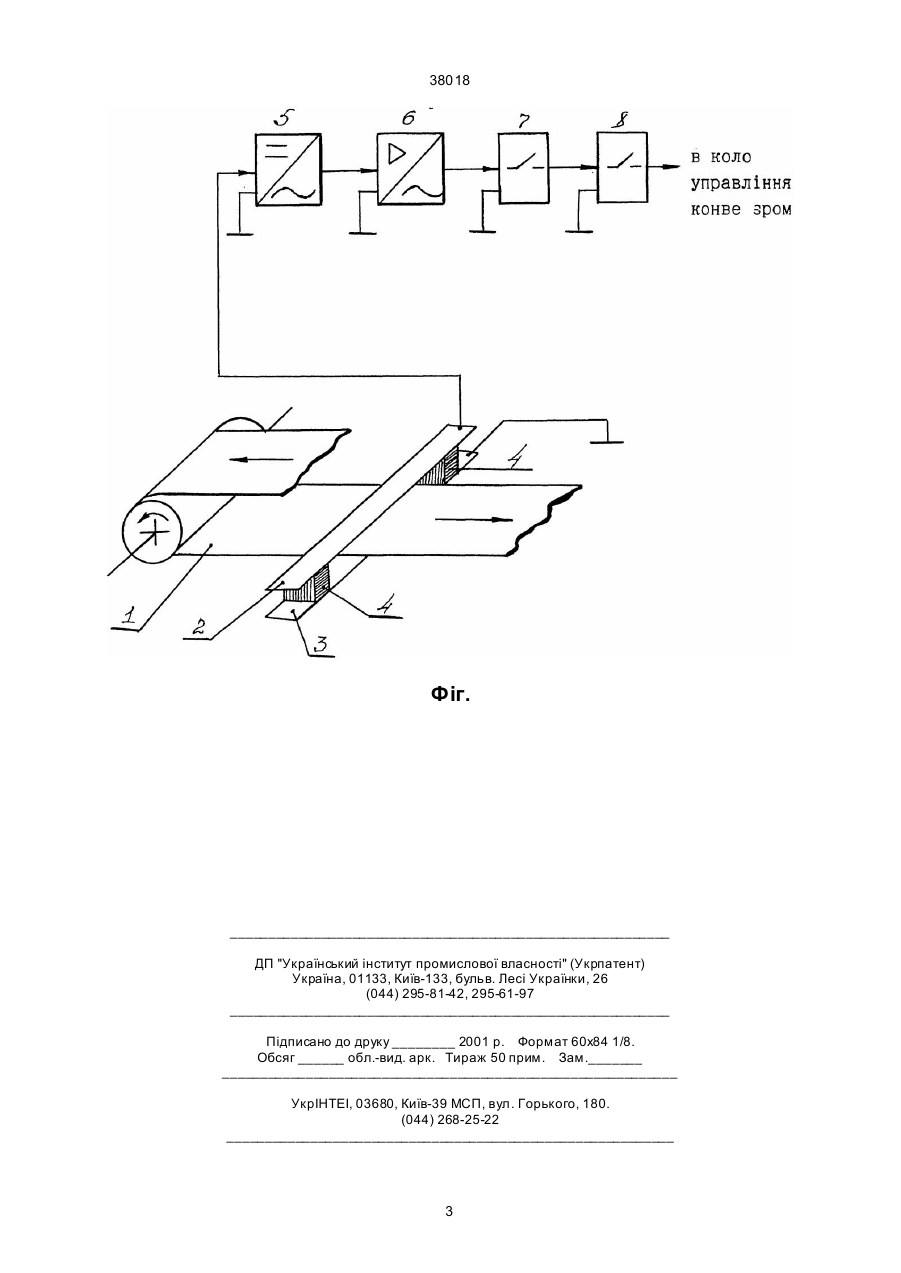

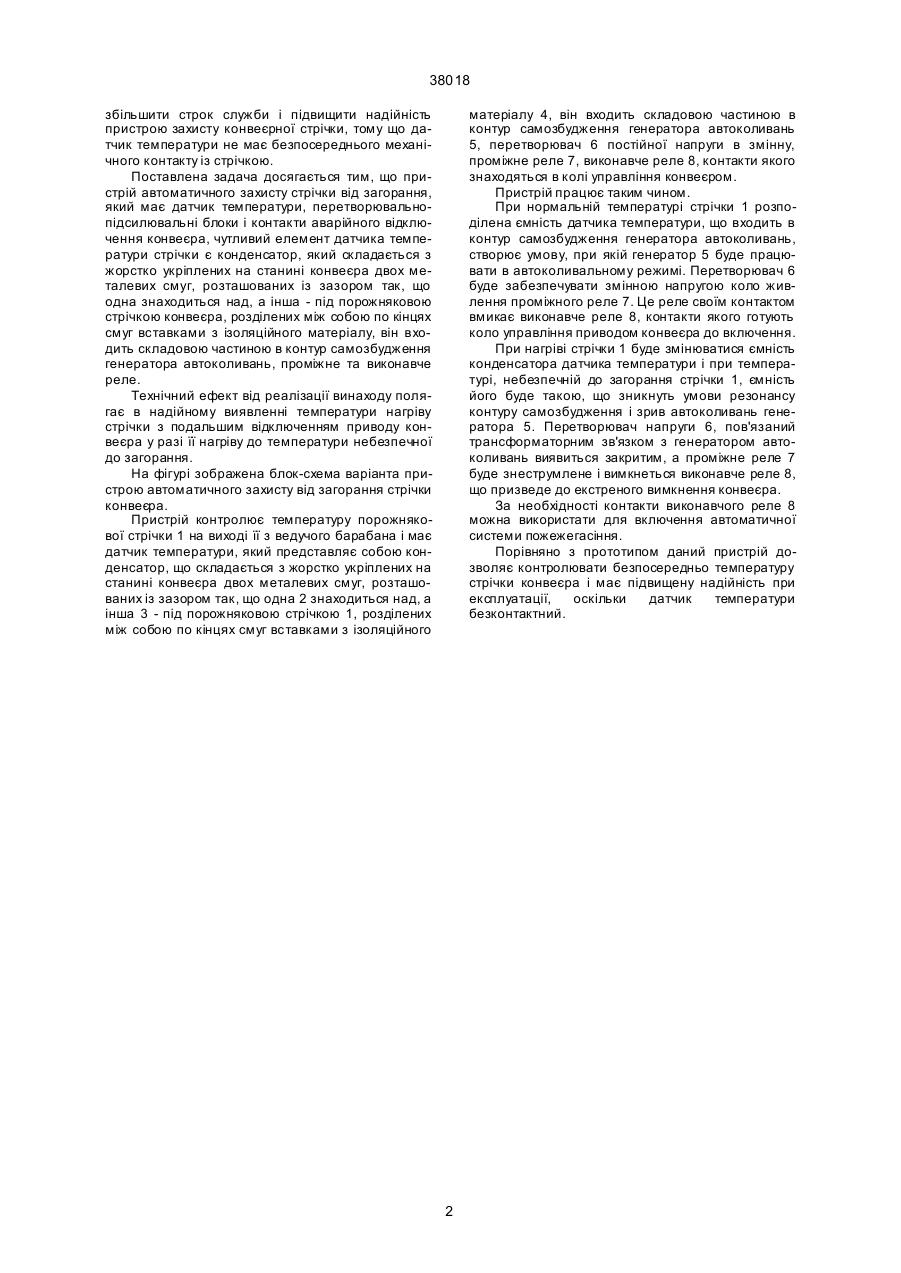

Пристрій автоматичного захисту від загоряння стрічки конвеєра, який має датчик температури, 38018 збільшити строк служби і підвищити надійність пристрою захисту конвеєрної стрічки, тому що датчик температури не має безпосереднього механічного контакту із стрічкою. Поставлена задача досягається тим, що пристрій автоматичного захисту стрічки від загорання, який має датчик температури, перетворювальнопідсилювальні блоки і контакти аварійного відключення конвеєра, чутливий елемент датчика температури стрічки є конденсатор, який складається з жорстко укріплених на станині конвеєра двох металевих смуг, розташованих із зазором так, що одна знаходиться над, а інша - під порожняковою стрічкою конвеєра, розділених між собою по кінцях смуг вставками з ізоляційного матеріалу, він входить складовою частиною в контур самозбудження генератора автоколивань, проміжне та виконавче реле. Технічний ефект від реалізації винаходу полягає в надійному виявленні температури нагріву стрічки з подальшим відключенням приводу конвеєра у разі її нагріву до температури небезпечної до загорання. На фігурі зображена блок-схема варіанта пристрою автоматичного захисту від загорання стрічки конвеєра. Пристрій контролює температуру порожнякової стрічки 1 на виході її з ведучого барабана і має датчик температури, який представляє собою конденсатор, що складається з жорстко укріплених на станині конвеєра двох металевих смуг, розташованих із зазором так, що одна 2 знаходиться над, а інша 3 - під порожняковою стрічкою 1, розділених між собою по кінцях смуг вставками з ізоляційного матеріалу 4, він входить складовою частиною в контур самозбудження генератора автоколивань 5, перетворювач 6 постійної напруги в змінну, проміжне реле 7, виконавче реле 8, контакти якого знаходяться в колі управління конвеєром. Пристрій працює таким чином. При нормальній температурі стрічки 1 розподілена ємність датчика температури, що входить в контур самозбудження генератора автоколивань, створює умову, при якій генератор 5 буде працювати в автоколивальному режимі. Перетворювач 6 буде забезпечувати змінною напругою коло живлення проміжного реле 7. Це реле своїм контактом вмикає виконавче реле 8, контакти якого готують коло управління приводом конвеєра до включення. При нагріві стрічки 1 буде змінюватися ємність конденсатора датчика температури і при температурі, небезпечній до загорання стрічки 1, ємність його буде такою, що зникнуть умови резонансу контуру самозбудження і зрив автоколивань генератора 5. Перетворювач напруги 6, пов'язаний трансформаторним зв'язком з генератором автоколивань виявиться закритим, а проміжне реле 7 буде знеструмлене і вимкнеться виконавче реле 8, що призведе до екстреного вимкнення конвеєра. За необхідності контакти виконавчого реле 8 можна використати для включення автоматичної системи пожежегасіння. Порівняно з прототипом даний пристрій дозволяє контролювати безпосередньо температуру стрічки конвеєра і має підвищену надійність при експлуатації, оскільки датчик температури безконтактний. 2 38018 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
