Пристрій для контроля поздовжного розриву конвейєрної стрічки
Номер патенту: 8976
Опубліковано: 30.09.1996
Автори: Лісовський Володимир Семенович, Саблін Вадим Дмитрович, Ганин Михайло Павлович, Шелепов Василь Іванович, Надсадний Ігор Петрович, Панченко Володимир Валентинович
Формула / Реферат
Устройство для контроля продольного порыва конвейерной ленты, содержащее датчик-проводник, образующий замкнутый контур внутри ленты, связанный с приемником и передатчиком сигнала, сигнализирующий блок, соединенный с выходом приемника сигнала, и исполнительный механизм, отличающееся тем, что, с целью повышения чувствительности и снижения энергоемкости, проводник уложен в виде параллельных последовательно соединенных петель, по высоте равных ширине ленты, передатчик и приемник сигнала выполнены в виде рамочных антенн, размещенных между грузовой и холостой ветвями конвейера.
Текст

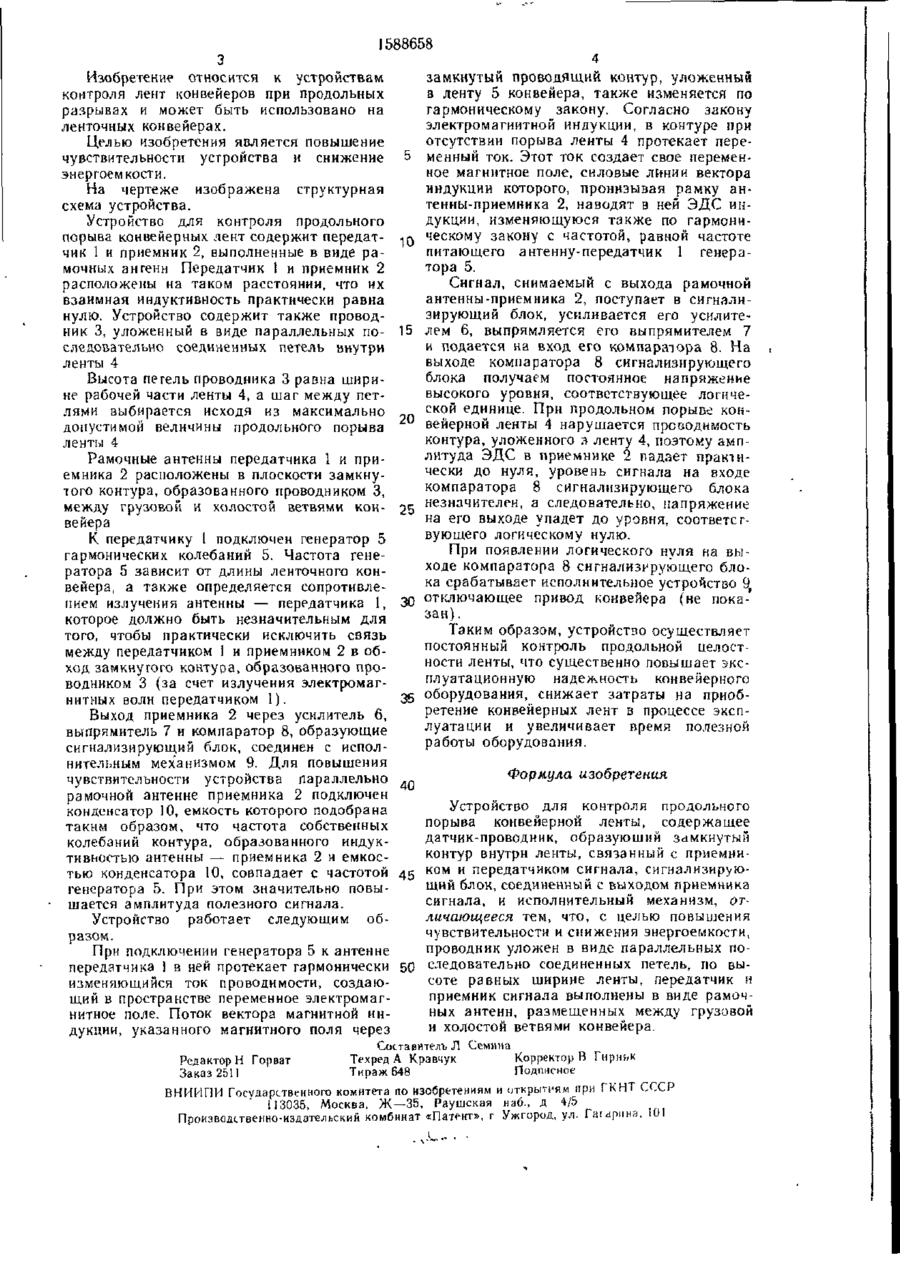

Изобретение отио' ится к автоматизации конвейерного транспорта и' предназначено для контроля целостности конвейерных лент Цель — повышение чувствительности и снижение энергоемкости Устройство со держит датчи,к-проводник 3, уложенный в виде параллельных последовательно соединенных петель внутри конвейерной ленты 4 Высота петель равна ширине ленты 4 Проводник связан с приемником 2 и передатчиком 1 сигнала, выполненными в виде распаянных антенн, размещенных между грузовой и холостой ветвями конвейера При движении ленты 4 и включенном генераторе 5 в передатчике 1 протекает гармонически изменяющийся ток, создающий электромагнитное поле через проводники 3 При отсутствии порыва ленты по контуру протекает переменный ток, создающий поле в рамочной антенне — приемнике 2 Сигнал с его выхода через сигнализирующий блок, обра зованный усилителем 6, выпрямителем 7 и компаратором 8, регистрируется исполнительным механизмом 9 При порыве ленты компаратор 8 сигнализирующего блока име ет на выходе нулевой уровень сигнала, по которому исполнительный механизм 9 отключает привод конвейера 1 ил 2 00 1588658 Изобретение относится к устройствам контроля лент конвейеров при продольных разрывах и может быть использовано на ленточных конвейерах. Целью изобретения является повышение чувствительности устройства и снижение энергоемкости. На чертеже изображена структурная схема устройства. Устройство для контроля продольного порыва конвейерных лент содержит передатчик 1 и приемник 2, выполненные в виде рамочных ангенн Передатчик I и приемник 2 расположены на таком расстоянии, что их взаимная индуктивность практически равна нулю. Устройство содержит также проводник 3, уложенный в виде параллельных последовательно соединенных петель внутри ленты 4 Высота петель проводника 3 равна ширине рабочей части ленты 4, а шаг между петлями выбирается исходя из максимально допустимой величины продольного порыва ленты 4 Рамочные антенны передатчика 1 и приемника 2 расположены в плоскости замкнутого контура, образованного проводником 3, между грузовой н холостой ветвями конвейера К передатчику 1 подключен генератор 5 гармонических колебаний 5. Частота генератора 5 зависит от длины ленточного конвейера, а также определяется сопротивлением излучения антенны — передатчика 1, которое должно быть незначительным для того, чтобы практически исключить связь между передатчиком 1 и приемником 2 в обход замкнутого контура, образованного проводником 3 (за счет излучения электромагнитных волн передатчиком I). Выход приемника 2 через усилитель 6, выпрямитель 7 и компаратор 8, образующие сигнализирующий блок, соединен с исполнительным механизмом 9. Для повышения чувствительности устройства параллельно рамочной антенне приемника 2 подключен конденсатор 10, емкость которого подобрана таким образом, что частота собственных колебаний контура, образованного индуктивностью антенны — приемника 2 и емкостью конденсатора 10, совпадает с частотой генератора 5. При этом значительно повышается амплитуда полезного сигнала. Устройство работает следующим образом. При подключении генератора 5 к антенне передатчика 1 в ней протекает гармонически изменяющийся ток проводимости, создающий в пространстве переменное электромагнитное поле. Поток вектора магнитной индукции, указанного магнитного поля через 15 2 0 25 30 35 замкнутый проводящий контур, уложенный в ленту 5 конвейера, также изменяется по гармоническому закону. Согласно закону электромагнитной индукции, в контуре при отсутствии порыва ленты 4 протекает переменный ток. Этот ток создает свое переменное магнитное поле, силовые линии вектора индукции которого, пронизывая рамку антенны-приемника 2, наводят в ней ЭДС индукции, изменяющуюся также по гармоническому закону с частотой, равной частоте питающего антенну-передатчик 1 генератора 5. Сигнал, снимаемый с выхода рамочной антенны-приемника 2, поступает в сигнализирующий блок, усиливается его усилителем 6, выпрямляется его выпрямителем 7 и подается на вход его компаратора 8. На выходе компаратора 8 сигнализирующего блока получаем постоянное напряжение высокого уровня, соответствующее логической единице. При продольном порьше коквейерной ленты 4 нарушается проводимость контура, уложенного з ленту 4, поэтому амплитуда ЭДС в приемнике 2 падает практически до нуля, уровень сигнала на входе компаратора 8 сигнализирующего блока незначителен, а следовательно, напряжение на его выходе упадет до уровня, соответствующего логическому нулю. При появлении логического нуля на выходе компаратора 8 сигнализирующего блока срабатывает исполнительное устройство 9, отключающее привод конвейера (не показан). Таким образом, устройство осуществляет постоянный контроль продольной целостности ленты, что существенно повышает эксплуатационную надежность конвейерного оборудования, снижает затраты на приобретение конвейерных лент в процессе эксплуатации и увеличивает время полезной работы оборудования. Формула изобретения 40 Устройство для контроля продольного порыва конвейерной ленты, содержащее датчик-проводник, образующий замкнутый контур внутри ленты, связанный с приемни45 ком и передатчиком сигнала, сигнализирующий блок, соединенный с выходом приемника сигнала, и исполнительный механизм, отличающееся тем, что, с целью повышения чувствительности и снижения энергоемкости, проводник уложен в виде параллельных по50 следовательно соединенных петель, по высоте равных ширине ленты, передатчик и приемник сигнала выполнены в виде рамочных антенн, размещенных между грузовой и холостой ветвями конвейера. Составитель Л Семина РедакторН Горват Техред А Кравчук Корректор В Гирньк Заказ 2511 Тираж 648 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНГ СССР 113035, Москва, Ж—35, Раушская наб.. Д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул. Гагарина, 101 і . . . .
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterdevice for control of longitudinal rupture of conveyor belt
Автори англійськоюSablin Vadym Dmytrovych, Hanin Mykhailo Pavlovych, Lisovskyi Volodymyr Semenovych, Panchenko Volodymyr Valentynovych, Shelepov Vasyl Ivanovych
Назва патенту російськоюУстройство для контроля продольного разрыва конвейерной ленты
Автори російськоюСаблин Вадим Дмитриевич, Ганин Михаил Павлович, Лисовский Владимир Семенович, Панченко Владимир Валентинович, Шелепов Василий Иванович
МПК / Мітки
МПК: B65G 43/02
Мітки: конвейєрної, поздовжного, контроля, стрічки, розриву, пристрій
