Апарат для культивування клітин

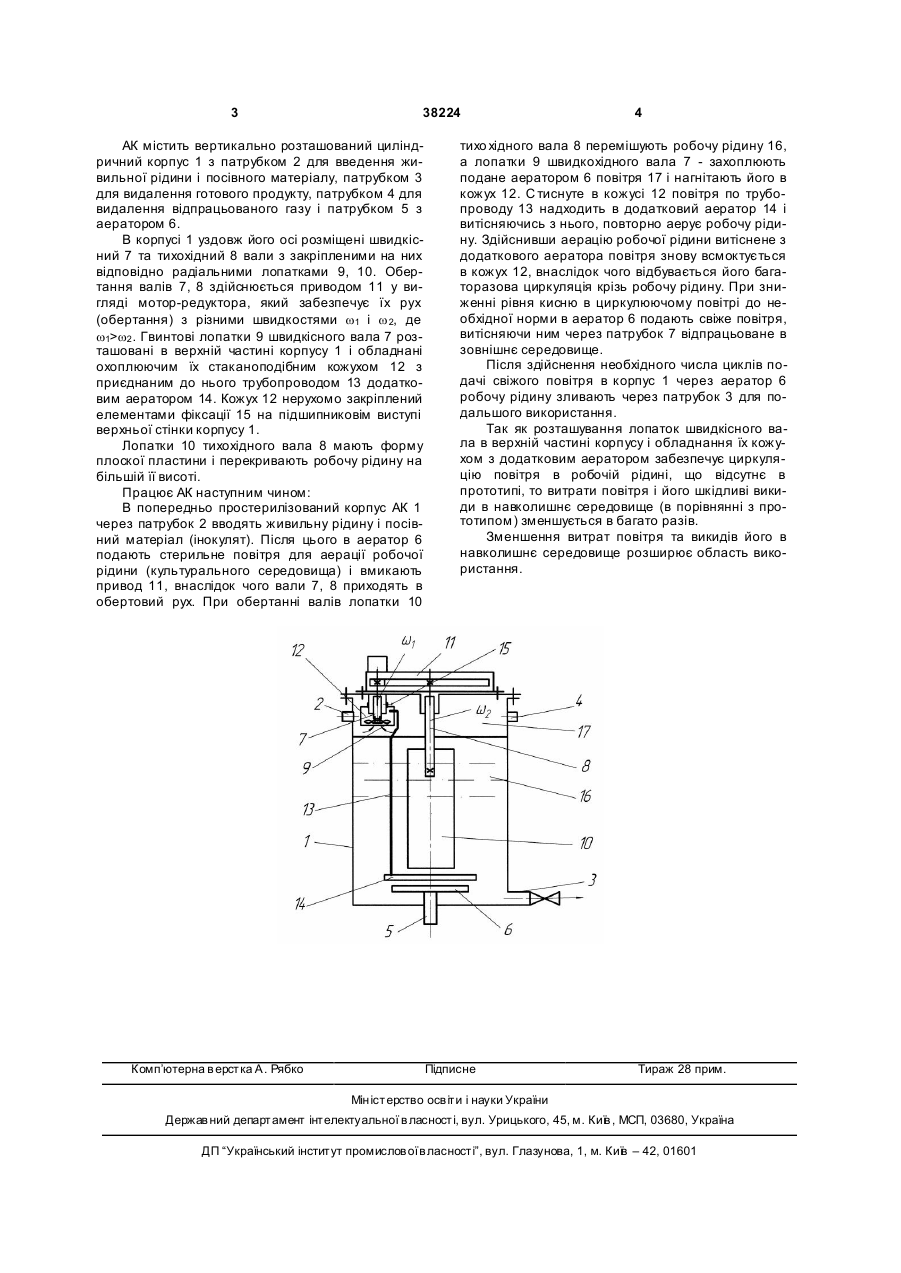

Апарат для культивування клітин, який містить вертикально розташований циліндричний корпус з технологічними патрубками, розміщені в корпусі уздовж його осі швидкісний і тихохідний вали з радіальними лопатками, аератор, а також привід валів, який відрізняється тим, що лопатки швидкісного вала розташовані в верхній частині корпусу і обладнані охоплюючим їх стаканоподібним нерухомим циліндричним кожухом з приєднаним до нього додатковим аератором. (19) (21) u200810155 (22) 06.08.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИ МИР ВОЛОДИ МИРОВИЧ, U A, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВН А, UA, КОЛЕСНИК МАРІЯ МИ ХАЙЛІВНА, UA, БОРОДА МИ ХАЙЛО АНДРІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 38224 АК містить вертикально розташований циліндричний корпус 1 з патрубком 2 для введення живильної рідини і посівного матеріалу, патрубком 3 для видалення готового продукту, патрубком 4 для видалення відпрацьованого газу і патрубком 5 з аератором 6. В корпусі 1 уздовж його осі розміщені швидкісний 7 та тихохідний 8 вали з закріпленими на них відповідно радіальними лопатками 9, 10. Обертання валів 7, 8 здійснюється приводом 11 у вигляді мотор-редуктора, який забезпечує їх рух (обертання) з різними швидкостями w1 і w 2, де w1>w2 . Гвинтові лопатки 9 швидкісного вала 7 розташовані в верхній частині корпусу 1 і обладнані охоплюючим їх стаканоподібним кожухом 12 з приєднаним до нього трубопроводом 13 додатковим аератором 14. Кожух 12 нерухомо закріплений елементами фіксації 15 на підшипниковім виступі верхньої стінки корпусу 1. Лопатки 10 тихохідного вала 8 мають форму плоскої пластини і перекривають робочу рідину на більшій її висоті. Працює АК наступним чином: В попередньо простерилізований корпус АК 1 через патрубок 2 вводять живильну рідину і посівний матеріал (інокулят). Після цього в аератор 6 подають стерильне повітря для аерації робочої рідини (культурального середовища) і вмикають привод 11, внаслідок чого вали 7, 8 приходять в обертовий рух. При обертанні валів лопатки 10 Комп’ютерна в ерстка А. Рябко 4 тихо хідного вала 8 перемішують робочу рідину 16, а лопатки 9 швидкохідного вала 7 - захоплюють подане аератором 6 повітря 17 і нагнітають його в кожух 12. С тиснуте в кожусі 12 повітря по трубопроводу 13 надходить в додатковий аератор 14 і витісняючись з нього, повторно аерує робочу рідину. Здійснивши аерацію робочої рідини витіснене з додаткового аератора повітря знову всмоктується в кожух 12, внаслідок чого відбувається його багаторазова циркуляція крізь робочу рідину. При зниженні рівня кисню в циркулюючому повітрі до необхідної норми в аератор 6 подають свіже повітря, витісняючи ним через патрубок 7 відпрацьоване в зовнішнє середовище. Після здійснення необхідного числа циклів подачі свіжого повітря в корпус 1 через аератор 6 робочу рідину зливають через патрубок 3 для подальшого використання. Так як розташування лопаток швидкісного вала в верхній частині корпусу і обладнання їх кожухом з додатковим аератором забезпечує циркуляцію повітря в робочій рідині, що відсутнє в прототипі, то витрати повітря і його шкідливі викиди в навколишнє середовище (в порівнянні з прототипом) зменшується в багато разів. Зменшення витрат повітря та викидів його в навколишнє середовище розширює область використання. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
