Апарат для культивування клітин

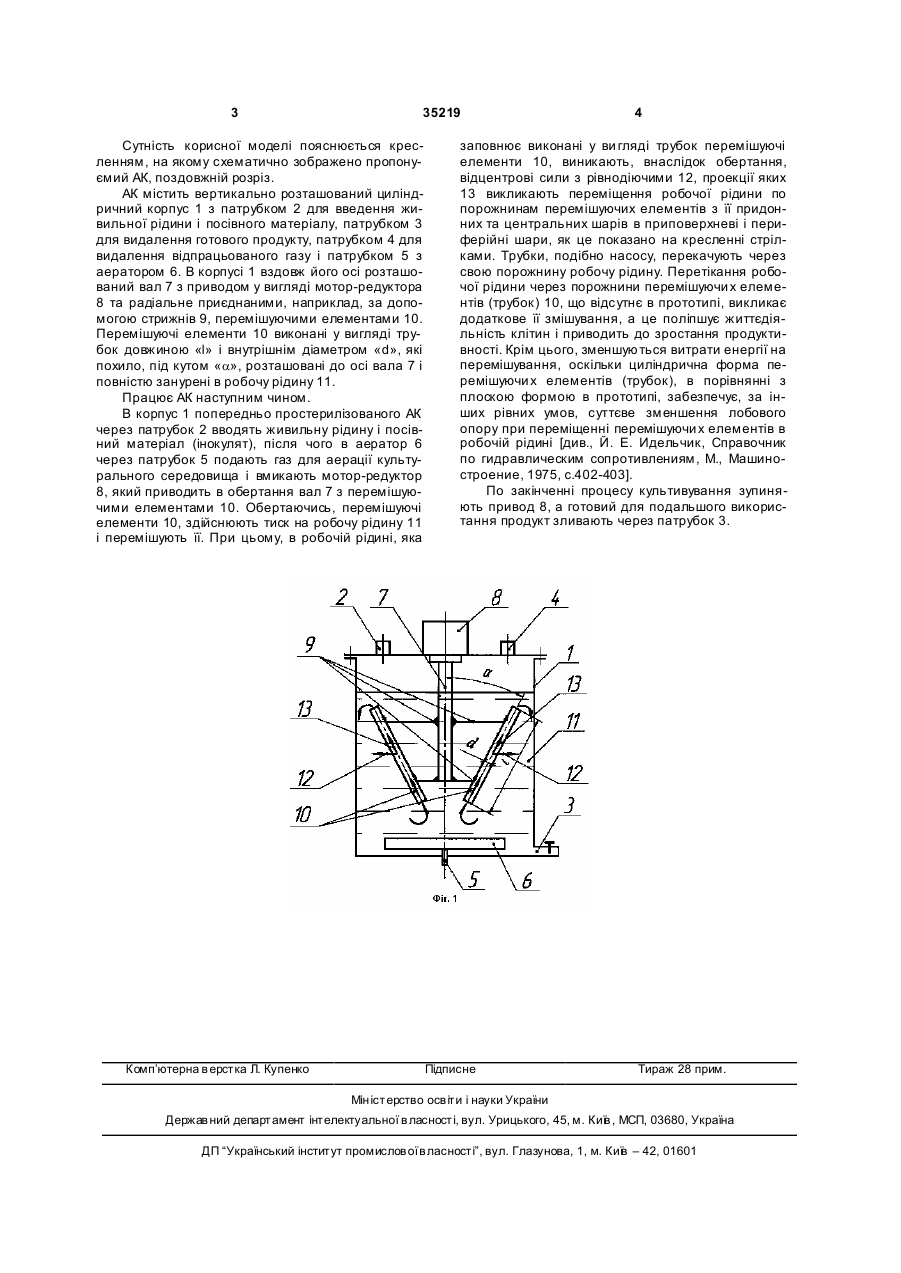

Апарат для культивування клітин, що містить вертикально розташований циліндричний корпус з технологічними патрубками, розміщений в корпусі вздовж його осі вал з радіально приєднаними перемішуючими елементами, привід і аератор, який відрізняє ться тим, що перемішуючі елементи виконані у вигляді циліндричних трубок, які похило розташовані до осі вала. (19) (21) u200803932 (22) 28.03.2008 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИ МИР ВОЛОДИ МИРОВИЧ, U A, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВН А, UA, КОЛЕСНИК МАРІЯ МИ ХАЙЛІВН А, UA, МИ ХАЙЛЕНКО НАТАЛІЯ ОЛЕКСАНДРІВН А, UA 3 35219 Сутність корисної моделі пояснюється кресленням, на якому схематично зображено пропонуємий АК, поздовжній розріз. АК містить вертикально розташований циліндричний корпус 1 з патрубком 2 для введення живильної рідини і посівного матеріалу, патрубком 3 для видалення готового продукту, патрубком 4 для видалення відпрацьованого газу і патрубком 5 з аератором 6. В корпусі 1 вздовж його осі розташований вал 7 з приводом у вигляді мотор-редуктора 8 та радіальне приєднаними, наприклад, за допомогою стрижнів 9, перемішуючими елементами 10. Перемішуючі елементи 10 виконані у вигляді трубок довжиною «l» і внутрішнім діаметром «d», які похило, під кутом «a», розташовані до осі вала 7 і повністю занурені в робочу рідину 11. Працює АК наступним чином. В корпус 1 попередньо простерилізованого АК через патрубок 2 вводять живильну рідину і посівний матеріал (інокулят), після чого в аератор 6 через патрубок 5 подають газ для аерації культурального середовища і вмикають мотор-редуктор 8, який приводить в обертання вал 7 з перемішуючими елементами 10. Обертаючись, перемішуючі елементи 10, здійснюють тиск на робочу рідину 11 і перемішують її. При цьому, в робочій рідині, яка Комп’ютерна в ерстка Л. Купенко 4 заповнює виконані у ви гляді трубок перемішуючі елементи 10, виникають, внаслідок обертання, відцентрові сили з рівнодіючими 12, проекції яких 13 викликають переміщення робочої рідини по порожнинам перемішуючих елементів з її придонних та центральних шарів в приповерхневі і периферійні шари, як це показано на кресленні стрілками. Трубки, подібно насосу, перекачують через свою порожнину робочу рідину. Перетікання робочої рідини через порожнини перемішуючи х елементів (трубок) 10, що відсутнє в прототипі, викликає додаткове її змішування, а це поліпшує життєдіяльність клітин і приводить до зростання продуктивності. Крім цього, зменшуються витрати енергії на перемішування, оскільки циліндрична форма перемішуючи х елементів (трубок), в порівнянні з плоскою формою в прототипі, забезпечує, за інших рівних умов, суттєве зменшення лобового опору при переміщенні перемішуючи х елементів в робочій рідині [див., Й. Е. Идельчик, Справочник по гидравлическим сопротивлениям, М., Машиностроение, 1975, с.402-403]. По закінченні процесу культивування зупиняють привод 8, а готовий для подальшого використання продукт зливають через патрубок 3. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
