Кристалізатор для формування зливка на установках безперервного розливання сталі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 38489

Опубліковано: 12.01.2009

Автори: Степнов Ксенофонт Ксенофонтович, Попов Анатолій Васильович, Литвинов Дмитро Олегович, Матвієнков Сергій Анатолійович

Завантажити PDF файл.

Формула / Реферат

2. Кристалізатор за п. 1, який відрізняється тим, що ребра виконано у вигляді пластин трапецеїдальної форми, при цьому паз у мідній стінці кристалізатора виконано за формою ребра і розташовано більшою основою трапеції вниз, у глибині мідної стінки, а меншою її основою на її поверхні.

3. Кристалізатор за п. 1, який відрізняється тим, що як ребро використовують наплавлений у паз валик зі зносостійкого матеріалу, який включає один із матеріалів: молібден, ніхром, карбонітрид бору, вольфрам та нікель або покритий міддю.

4. Кристалізатор за п. 1, який відрізняється тим, що поверхня ребра, яка сполучена з мідною стінкою кристалізатора, покрита міддю.

Текст

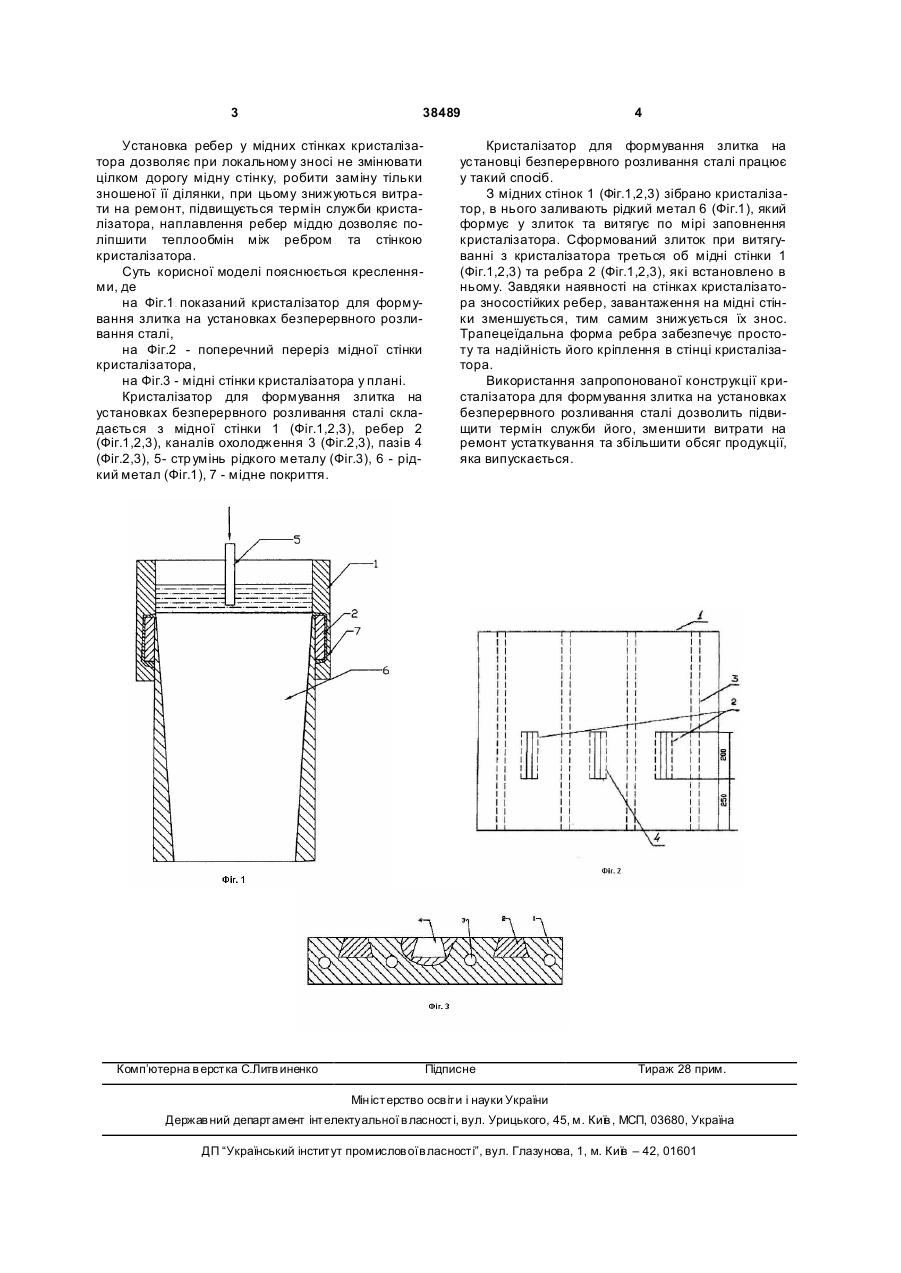

1. Кристалізатор для формування зливка на установках безперервного розливання сталі, що складається з мідних стінок з каналами для охолодження, який відрізняється тим, що кожна мідна стінка додатково містить ребра з тугоплавкого зносостійкого матеріалу, які розташовано між ка 3 38489 Установка ребер у мідних стінках кристалізатора дозволяє при локальному зносі не змінювати цілком дорогу мідну стінку, робити заміну тільки зношеної її ділянки, при цьому знижуються витрати на ремонт, підвищується термін служби кристалізатора, наплавлення ребер міддю дозволяє поліпшити теплообмін між ребром та стінкою кристалізатора. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показаний кристалізатор для формування злитка на установках безперервного розливання сталі, на Фіг.2 - поперечний переріз мідної стінки кристалізатора, на Фіг.3 - мідні стінки кристалізатора у плані. Кристалізатор для формування злитка на установках безперервного розливання сталі складається з мідної стінки 1 (Фіг.1,2,3), ребер 2 (Фіг.1,2,3), каналів охолодження 3 (Фіг.2,3), пазів 4 (Фіг.2,3), 5- стр умінь рідкого металу (Фіг.3), 6 - рідкий метал (Фіг.1), 7 - мідне покриття. Комп’ютерна в ерстка С.Литв иненко 4 Кристалізатор для формування злитка на установці безперервного розливання сталі працює у такий спосіб. З мідних стінок 1 (Фіг.1,2,3) зібрано кристалізатор, в нього заливають рідкий метал 6 (Фіг.1), який формує у злиток та витягує по мірі заповнення кристалізатора. Сформований злиток при витягуванні з кристалізатора треться об мідні стінки 1 (Фіг.1,2,3) та ребра 2 (Фіг.1,2,3), які встановлено в ньому. Завдяки наявності на стінках кристалізатора зносостійких ребер, завантаження на мідні стінки зменшується, тим самим знижується їх знос. Трапецеїдальна форма ребра забезпечує простоту та надійність його кріплення в стінці кристалізатора. Використання запропонованої конструкції кристалізатора для формування злитка на установках безперервного розливання сталі дозволить підвищити термін служби його, зменшити витрати на ремонт устаткування та збільшити обсяг продукції, яка випускається. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Crystallizer for ingot formation on the plants for continuous steel pouring

Автори англійською

Popov Anatolii Vasyliovych, Matviienkov Serhii Anatoliiovych, Stepnov Ksenofont Ksenofontovych, Litvinov Dmytro Olehovych

Назва патенту російською

Кристаллизатор для формирования слитка на установках беспрерывного разлива стали

Автори російською

Попов Анатолий Васильевич, Матвиенков Сергей Анатольевич, Степнов Ксенофонт Ксенофонтович, Литвинов Дмитрий Олегович

МПК / Мітки

МПК: C21C 5/56

Мітки: сталі, розливання, зливка, безперервного, формування, установках, кристалізатор
