Електромагнітний гальмовий пристрій для сталевого розплаву, що надходить у кристалізатор установки безперервного розливання

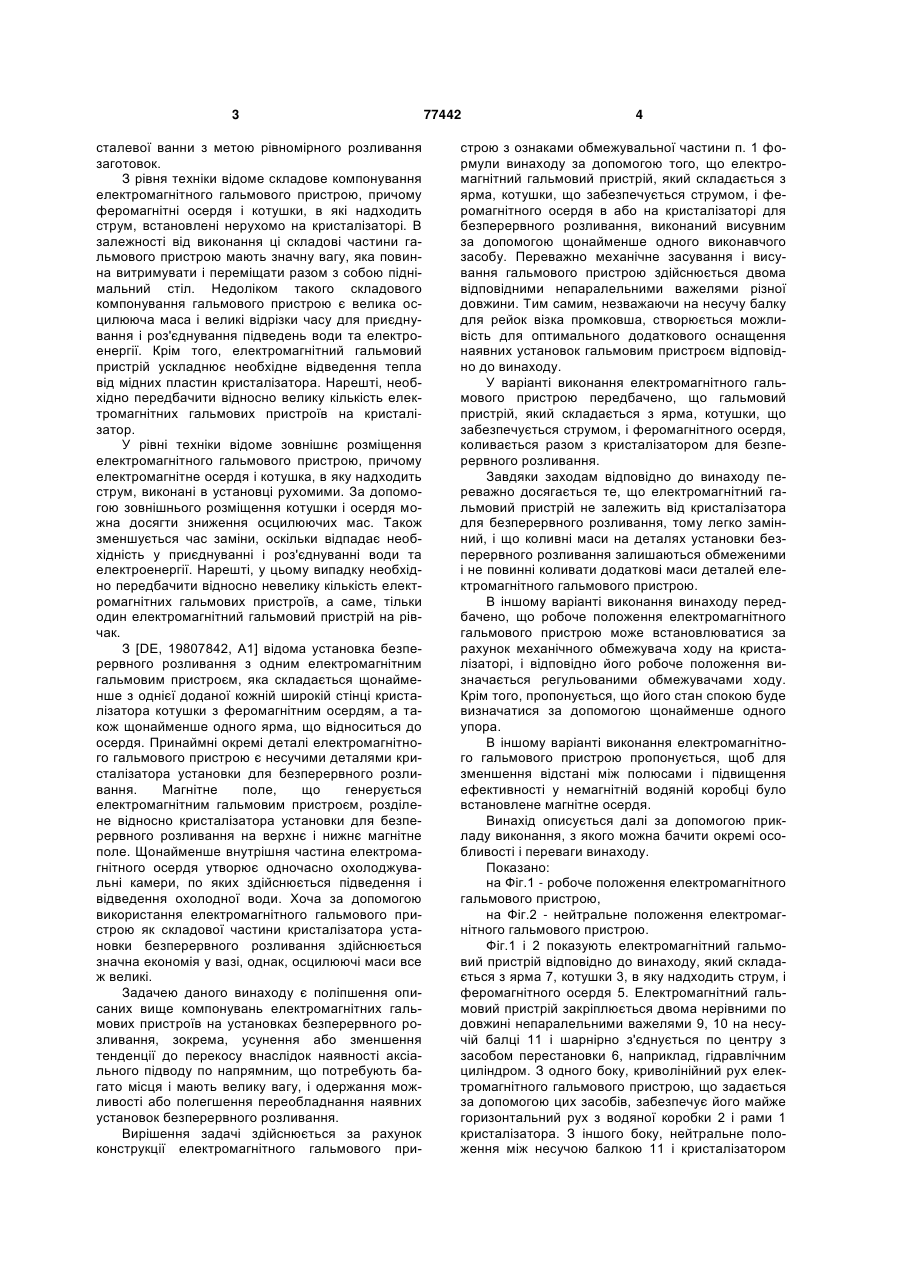

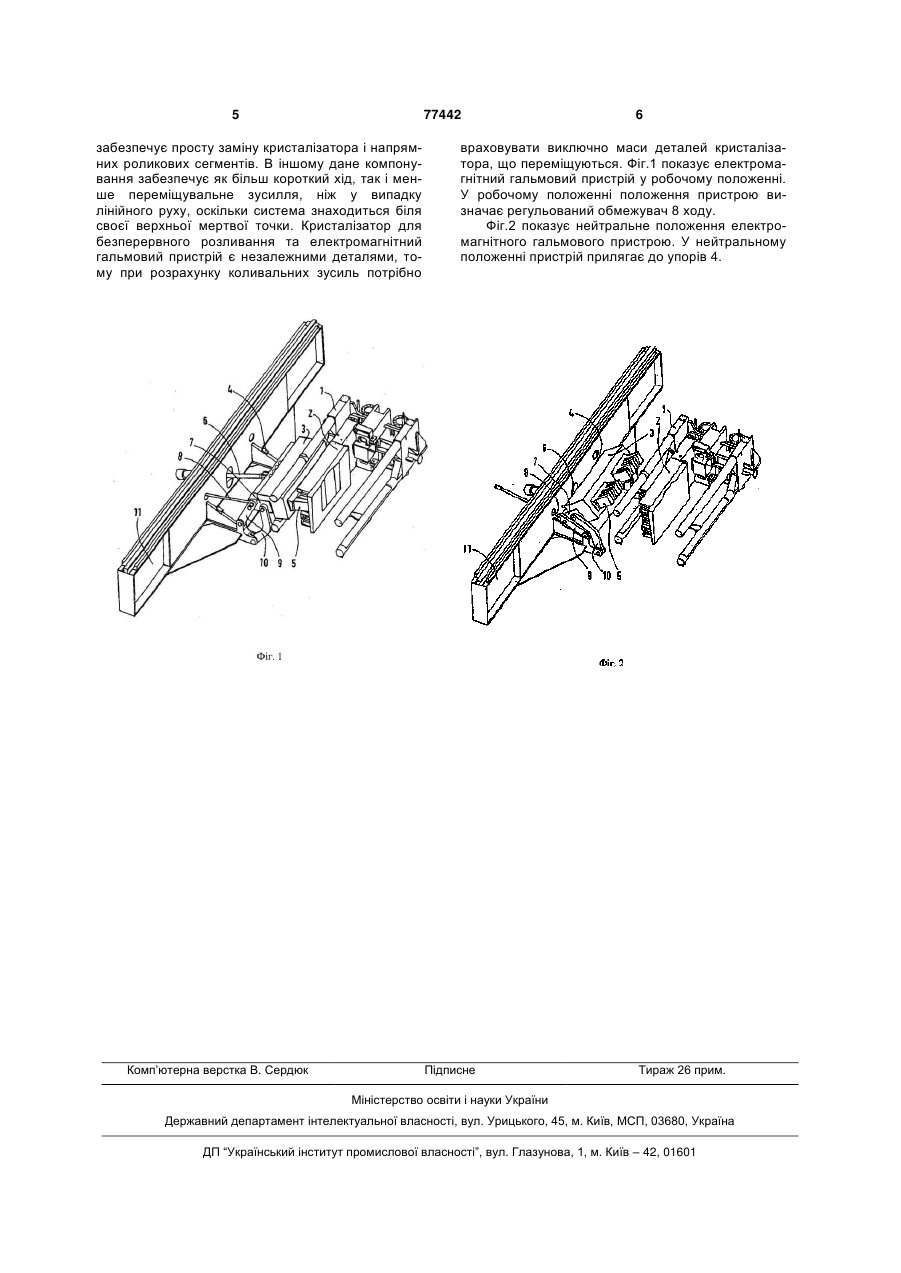

1. Електромагнітний гальмовий пристрій для сталевого розплаву, що надходить у кристалізатор установки безперервного розливання, який складається щонайменше з однієї, розташованої на кожній широкій стороні кристалізатора котушки (3) з феромагнітним осердям (5), а також щонайменше одного, відповідного осердю ярма (7), який відрізняється тим, що електромагнітний гальмовий пристрій має можливість засування і висування в і на кристалізатор установки для безперервного розливання сталі за допомогою щонайменше одного додаткового засобу його перестановки (6). C2 2 (19) 1 3 сталевої ванни з метою рівномірного розливання заготовок. З рівня техніки відоме складове компонування електромагнітного гальмового пристрою, причому феромагнітні осердя і котушки, в які надходить струм, встановлені нерухомо на кристалізаторі. В залежності від виконання ці складові частини гальмового пристрою мають значну вагу, яка повинна витримувати і переміщати разом з собою піднімальний стіл. Недоліком такого складового компонування гальмового пристрою є велика осцилююча маса і великі відрізки часу для приєднування і роз'єднування підведень води та електроенергії. Крім того, електромагнітний гальмовий пристрій ускладнює необхідне відведення тепла від мідних пластин кристалізатора. Нарешті, необхідно передбачити відносно велику кількість електромагнітних гальмових пристроїв на кристалізатор. У рівні техніки відоме зовнішнє розміщення електромагнітного гальмового пристрою, причому електромагнітне осердя і котушка, в яку надходить струм, виконані в установці рухомими. За допомогою зовнішнього розміщення котушки і осердя можна досягти зниження осцилюючих мас. Також зменшується час заміни, оскільки відпадає необхідність у приєднуванні і роз'єднуванні води та електроенергії. Нарешті, у цьому випадку необхідно передбачити відносно невелику кількість електромагнітних гальмових пристроїв, а саме, тільки один електромагнітний гальмовий пристрій на рівчак. З [DE, 19807842, А1] відома установка безперервного розливання з одним електромагнітним гальмовим пристроєм, яка складається щонайменше з однієї доданої кожній широкій стінці кристалізатора котушки з феромагнітним осердям, а також щонайменше одного ярма, що відноситься до осердя. Принаймні окремі деталі електромагнітного гальмового пристрою є несучими деталями кристалізатора установки для безперервного розливання. Магнітне поле, що генерується електромагнітним гальмовим пристроєм, розділене відносно кристалізатора установки для безперервного розливання на верхнє і нижнє магнітне поле. Щонайменше внутрішня частина електромагнітного осердя утворює одночасно охолоджувальні камери, по яких здійснюється підведення і відведення охолодної води. Хоча за допомогою використання електромагнітного гальмового пристрою як складової частини кристалізатора установки безперервного розливання здійснюється значна економія у вазі, однак, осцилюючі маси все ж великі. Задачею даного винаходу є поліпшення описаних вище компонувань електромагнітних гальмових пристроїв на установках безперервного розливання, зокрема, усунення або зменшення тенденції до перекосу внаслідок наявності аксіального підводу по напрямним, що потребують багато місця і мають велику вагу, і одержання можливості або полегшення переобладнання наявних установок безперервного розливання. Вирішення задачі здійснюється за рахунок конструкції електромагнітного гальмового при 77442 4 строю з ознаками обмежувальної частини п. 1 формули винаходу за допомогою того, що електромагнітний гальмовий пристрій, який складається з ярма, котушки, що забезпечується струмом, і феромагнітного осердя в або на кристалізаторі для безперервного розливання, виконаний висувним за допомогою щонайменше одного виконавчого засобу. Переважно механічне засування і висування гальмового пристрою здійснюється двома відповідними непаралельними важелями різної довжини. Тим самим, незважаючи на несучу балку для рейок візка промковша, створюється можливість для оптимального додаткового оснащення наявних установок гальмовим пристроєм відповідно до винаходу. У варіанті виконання електромагнітного гальмового пристрою передбачено, що гальмовий пристрій, який складається з ярма, котушки, що забезпечується струмом, і феромагнітного осердя, коливається разом з кристалізатором для безперервного розливання. Завдяки заходам відповідно до винаходу переважно досягається те, що електромагнітний гальмовий пристрій не залежить від кристалізатора для безперервного розливання, тому легко замінний, і що коливні маси на деталях установки безперервного розливання залишаються обмеженими і не повинні коливати додаткові маси деталей електромагнітного гальмового пристрою. В іншому варіанті виконання винаходу передбачено, що робоче положення електромагнітного гальмового пристрою може встановлюватися за рахунок механічного обмежувача ходу на кристалізаторі, і відповідно його робоче положення визначається регульованими обмежувачами ходу. Крім того, пропонується, що його стан спокою буде визначатися за допомогою щонайменше одного упора. В іншому варіанті виконання електромагнітного гальмового пристрою пропонується, щоб для зменшення відстані між полюсами і підвищення ефективності у немагнітній водяній коробці було встановлене магнітне осердя. Винахід описується далі за допомогою прикладу виконання, з якого можна бачити окремі особливості і переваги винаходу. Показано: на Фіг.1 - робоче положення електромагнітного гальмового пристрою, на Фіг.2 - нейтральне положення електромагнітного гальмового пристрою. Фіг.1 і 2 показують електромагнітний гальмовий пристрій відповідно до винаходу, який складається з ярма 7, котушки 3, в яку надходить струм, і феромагнітного осердя 5. Електромагнітний гальмовий пристрій закріплюється двома нерівними по довжині непаралельними важелями 9, 10 на несучій балці 11 і шарнірно з'єднується по центру з засобом перестановки 6, наприклад, гідравлічним циліндром. З одного боку, криволінійний рух електромагнітного гальмового пристрою, що задається за допомогою цих засобів, забезпечує його майже горизонтальний рух з водяної коробки 2 і рами 1 кристалізатора. З іншого боку, нейтральне положення між несучою балкою 11 і кристалізатором 5 77442 забезпечує просту заміну кристалізатора і напрямних роликових сегментів. В іншому дане компонування забезпечує як більш короткий хід, так і менше переміщувальне зусилля, ніж у випадку лінійного руху, оскільки система знаходиться біля своєї верхньої мертвої точки. Кристалізатор для безперервного розливання та електромагнітний гальмовий пристрій є незалежними деталями, тому при розрахунку коливальних зусиль потрібно Комп’ютерна верстка В. Сердюк 6 враховувати виключно маси деталей кристалізатора, що переміщуються. Фіг.1 показує електромагнітний гальмовий пристрій у робочому положенні. У робочому положенні положення пристрою визначає регульований обмежувач 8 ходу. Фіг.2 показує нейтральне положення електромагнітного гальмового пристрою. У нейтральному положенні пристрій прилягає до упорів 4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
