Пристрій для подрібнення сипучого матеріалу
Номер патенту: 38491
Опубліковано: 15.07.2004
Автори: Мокеєв Юрій Геннадійович, Немчин Олександр Федорович
Формула / Реферат
Пристрій для подрібнення сипучого матеріалу, що включає приймальний і розвантажувальний лотки, корпус із вхідною, вихідною та транспортуючою частинами, всередині якого змонтовані відбійні елементи, та ротор переміщення подрібнюваного матеріалу, який відрізняється тим, що відбійні елементи жорстко закріплені всередині транспортуючої частини, виконаної у вигляді привідного від ротора обертового циліндра, вихідна частина виконана у вигляді сита з кільцевою частиною та днищем, де кільцева частина є перфорованою, а днище виконане у вигляді зрізаного конуса, спрямованого всередину циліндра.
Текст

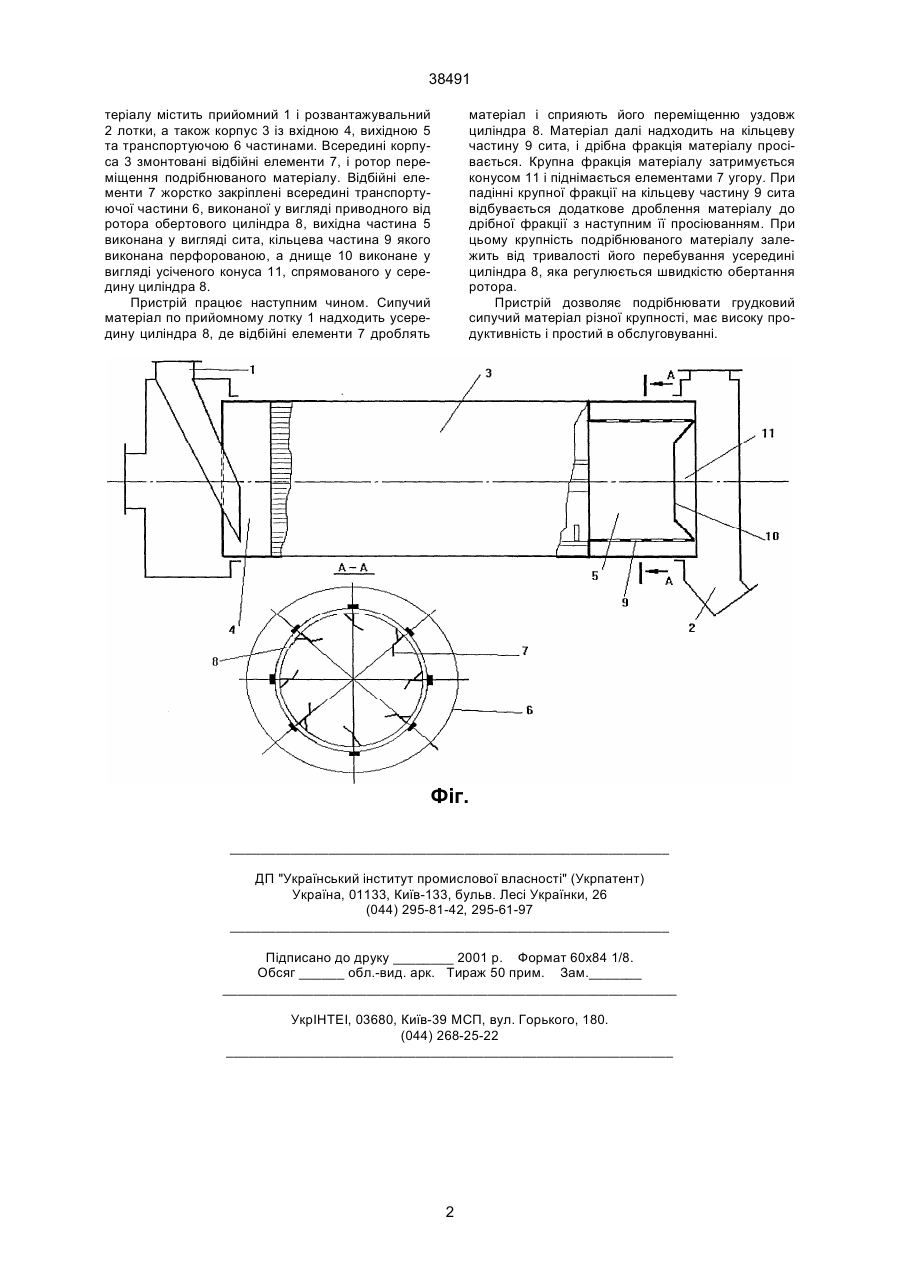

Пристрій для подрібнення сипучого матеріалу, що включає прийомний і розвантажувальний лот 38491 теріалу містить прийомний 1 і розвантажувальний 2 лотки, а також корпус 3 із вхідною 4, вихідною 5 та транспортуючою 6 частинами. Всередині корпуса 3 змонтовані відбійні елементи 7, і ротор переміщення подрібнюваного матеріалу. Відбійні елементи 7 жорстко закріплені всередині транспортуючої частини 6, виконаної у вигляді приводного від ротора обертового циліндра 8, вихідна частина 5 виконана у вигляді сита, кільцева частина 9 якого виконана перфорованою, а днище 10 виконане у вигляді усіченого конуса 11, спрямованого у середину циліндра 8. Пристрій працює наступним чином. Сипучий матеріал по прийомному лотку 1 надходить усередину циліндра 8, де відбійні елементи 7 дроблять матеріал і сприяють його переміщенню уздовж циліндра 8. Матеріал далі надходить на кільцеву частину 9 сита, і дрібна фракція матеріалу просівається. Крупна фракція матеріалу затримується конусом 11 і піднімається елементами 7 угору. При падінні крупної фракції на кільцеву частину 9 сита відбувається додаткове дроблення матеріалу до дрібної фракції з наступним її просіюванням. При цьому крупність подрібнюваного матеріалу залежить від тривалості його перебування усередині циліндра 8, яка регулюється швидкістю обертання ротора. Пристрій дозволяє подрібнювати грудковий сипучий матеріал різної крупності, має високу продуктивність і простий в обслуговуванні. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for grinding the loose material
Автори англійськоюNemchyn Oleksandr Fedorovych, Mokeiev Yurii Hennadiiovych
Назва патенту російськоюУстройство для измельчения сыпучего материала
Автори російськоюНемчин Александр Федорович, Мокеев Юрий Геннадьевич
МПК / Мітки
МПК: B02C 13/282
Мітки: матеріалу, пристрій, сипучого, подрібнення
