Пристрій для зміни напрямку потоку сипучого матеріалу

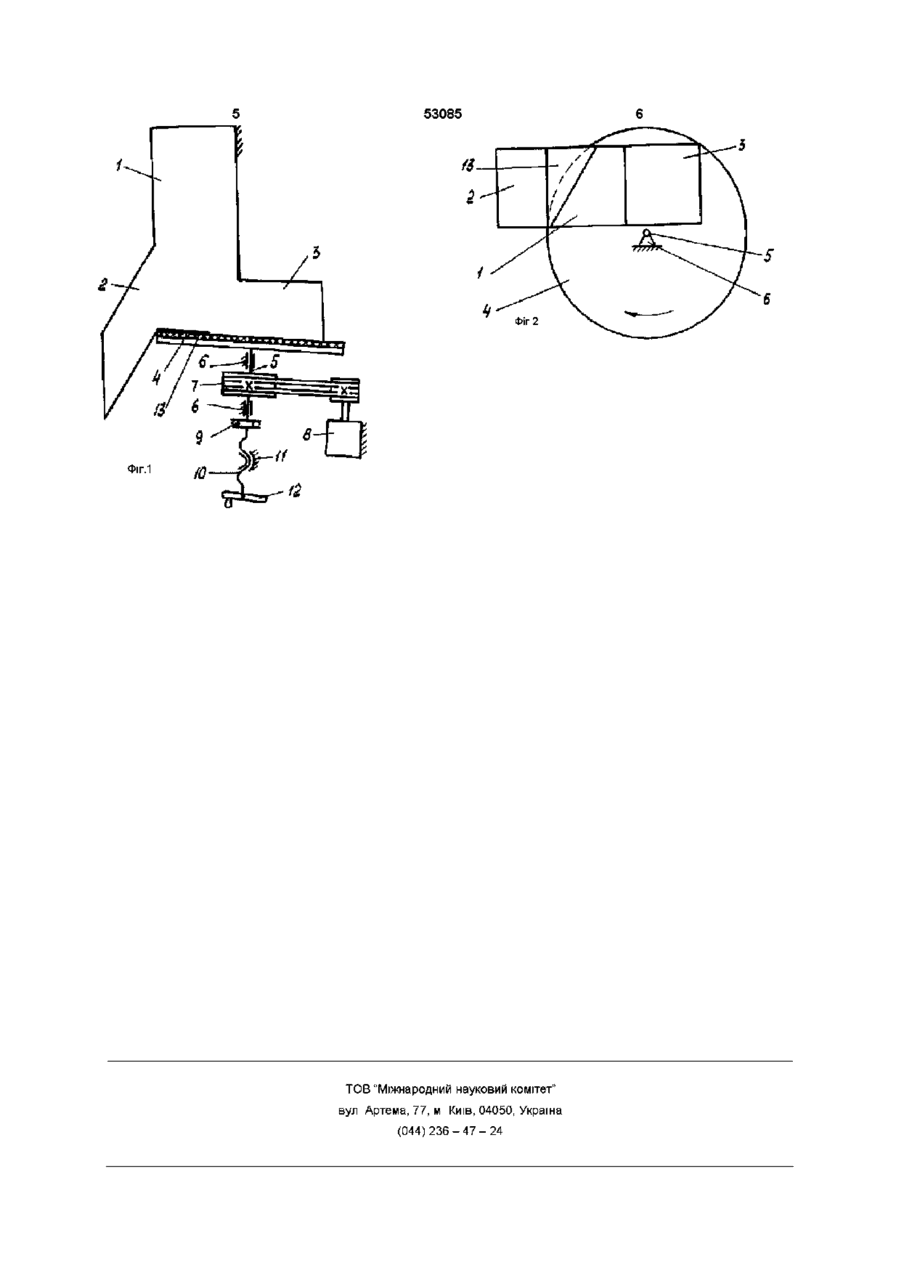

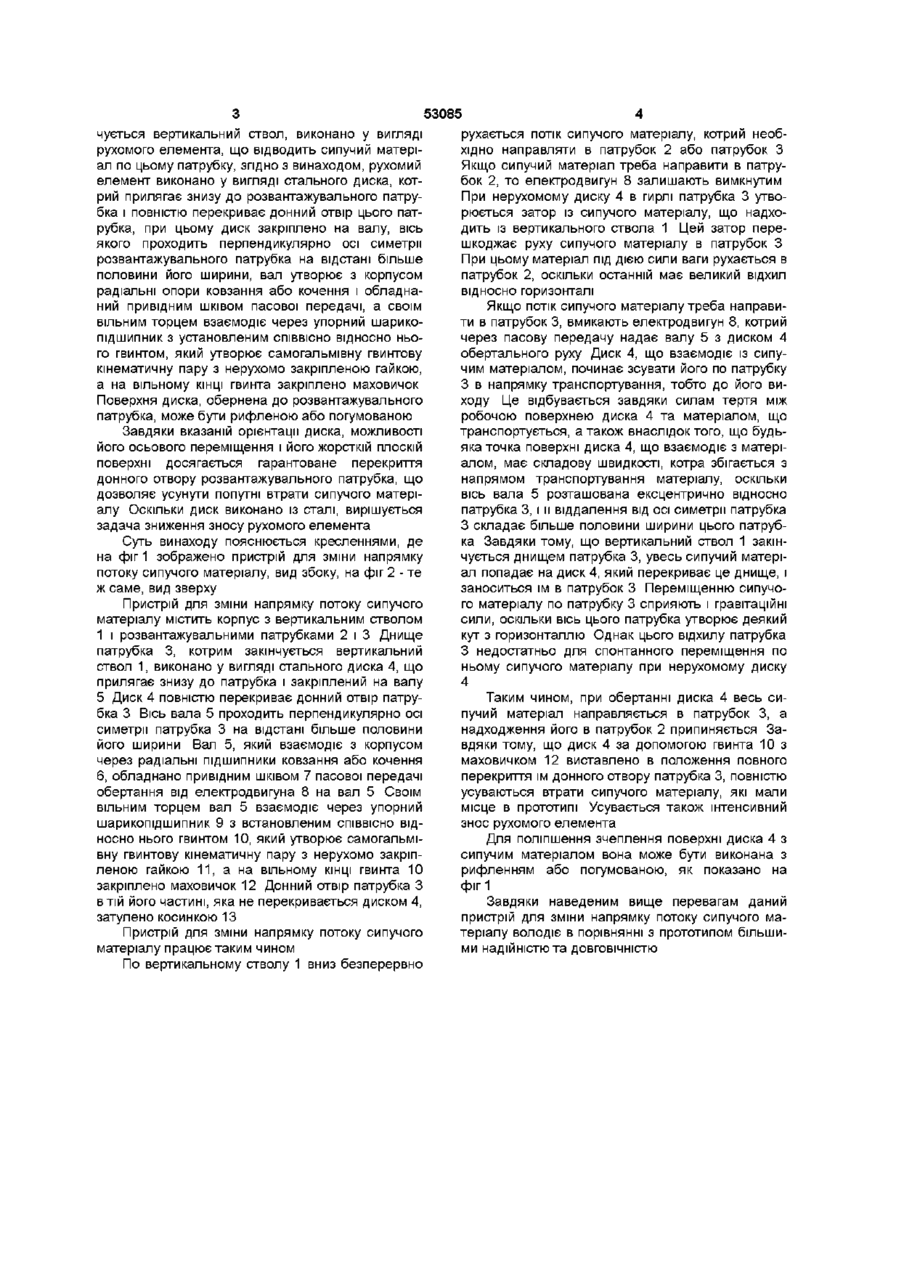

1 Пристрій для зміни напрямку потоку сипучого матеріалу, який містить корпус з вертикальним стовбуром та двома розвантажувальними патрубками, при цьому днище одного з патрубків, котрим закінчується вертикальний стовбур, виконано у вигляді рухомого елемента, що відводить сипучий матеріал по цьому патрубку, який відрізняється тим, що рухомий елемент виконано у вигляді стального диска, котрий прилягає знизу до розван тажувального патрубка і повністю перекриває донний отвір цього патрубка, при цьому диск закріплено на валу, вісь якого проходить перпендикулярно осі симетрії розвантажувального патрубка на відстані більше за половину його ширини, вал утворює з корпусом радіальні опори ковзання або кочення і обладнаний привідним шківом пасової передачі, а своїм вільним торцем взаємодіє через упорний шарикопідшипник з установленим СПІВВІСНО відносно нього гвинтом, який утворює самогальмівну гвинтову кінематичну пару з нерухомо закріпленою гайкою, а на вільному КІНЦІ гвинта закріплено маховичок 2 Пристрій за п 1 , який відрізняється тим, що обернена до розвантажувального патрубка поверхня диска може бути рифленою або прогумованою Винахід відноситься до промислового транспорту і може бути використаний в трубопроводах для зміни напрямку потоку сипучого матеріалу Найбільш близьким до винаходу, що заявляється /прототипом/, є пристрій для зміни напрямку потоку сипучого матеріалу, який містить корпус з вертикальним стволом та двома розвантажувальними патрубками, при цьому днище одного з патрубків, котрим закінчується вертикальний ствол, виконано у вигляді рухомого елемента, що відводить сипучий матеріал по цьому патрубку /див С Бубнов, В Хайбуллин Роль заслонки выполняет сам транспортируемый сыпучий материал, - Изобретатель и рационализатор, 1990 - №2 - С 17/ В даному пристрої роль заслінки виконує сам матеріал, що транспортується Однак недостатньо надійним є рухомий елемент, котрий виконує роль днища одного з розвантажувальних патрубків, одночасно відводячи сипучий матеріал по цьому патрубку Рухомий елемент виконано у вигляді приводної безконечної стрічки транспортера Під дією сили ваги матеріалу, що транспортується, стрічка транспортера прогинається, внаслідок чого утворюються щілини між торцями бічних стінок патрубка і стрічкою, крізь які матеріал, що транспортуєть ся, просипається, не досягти пункту транспортування, тобто відбувається попутна втрата сипучого матеріалу Недостатня надійність рухомого елемента обумовлена також малою СТІЙКІСТЮ матеріалу рухомого елемента проти спрацювання, а тому-штенсивним зносом стрічки транспортера, яка перебуває під дією значної сили ваги усього сипучого матеріалу, що міститься в вертикальному стволі Перелічені недоліки обумовлюють низьку надійність і недовговічність даного пристрою у цілому В основу винаходу поставлено задачу забезпечення надійного сполучення рухомого елемента з торцями бічних стінок розвантажувального патрубка, тобто гарантованого перекриття донного отвору останнього і усунення втрати сипучого матеріалу в процесі його транспортування, а також зниження зношення рухомого елемента шляхом того, що рухомий елемент виконано у вигляді стального диска Поставлена задача досягається тим, що в пристрої для зміни напрямку потоку сипучого матеріалу, який містить корпус з вертикальним стволом та двома розвантажувальними патрубками, при цьому днище одного з патрубків, котрим закін ю 00 о со ю 53085 чується вертикальний ствол, виконано у вигляді рухомого елемента, що відводить сипучий матеріал по цьому патрубку, згідно з винаходом, рухомий елемент виконано у вигляді стального диска, котрий прилягає знизу до розвантажувального патрубка і повністю перекриває донний отвір цього патрубка, при цьому диск закріплено на валу, вісь якого проходить перпендикулярно осі симетрії розвантажувального патрубка на відстані більше половини його ширини, вал утворює з корпусом радіальні опори ковзання або кочення і обладнаний привідним шківом пасової передачі, а своїм вільним торцем взаємодіє через упорний шарикопідшипник з установленим СПІВВІСНО відносно нього гвинтом, який утворює самогальмівну гвинтову кінематичну пару з нерухомо закріпленою гайкою, а на вільному КІНЦІ гвинта закріплено маховичок Поверхня диска, обернена до розвантажувального патрубка, може бути рифленою або погумованою Завдяки вказаній орієнтації диска, можливості його осьового переміщення і його жорсткій плоскій поверхні досягається гарантоване перекриття донного отвору розвантажувального патрубка, що дозволяє усунути попутні втрати сипучого матеріалу Оскільки ДИСК виконано із сталі, вирішується задача зниження зносу рухомого елемента Суть винаходу пояснюється кресленнями, де на фіг 1 зображено пристрій для зміни напрямку потоку сипучого матеріалу, вид збоку, на фіг 2 - те ж саме, вид зверху Пристрій для зміни напрямку потоку сипучого матеріалу містить корпус з вертикальним стволом 1 і розвантажувальними патрубками 2 і 3 Днище патрубка 3, котрим закінчується вертикальний ствол 1, виконано у вигляді стального диска 4, що прилягає знизу до патрубка і закріплений на валу 5 Диск 4 повністю перекриває донний отвір патрубка 3 Вісь вала 5 проходить перпендикулярно осі симетрії патрубка 3 на відстані більше половини його ширини Вал 5, який взаємодіє з корпусом через радіальні підшипники ковзання або кочення 6, обладнано привідним шківом 7 пасової передачі обертання від електродвигуна 8 на вал 5 Своїм вільним торцем вал 5 взаємодіє через упорний шарикопідшипник 9 з встановленим СПІВВІСНО ВІДНОСНО нього гвинтом 10, який утворює самогальмівну гвинтову кінематичну пару з нерухомо закріпленою гайкою 11, а на вільному КІНЦІ гвинта 10 закріплено маховичок 12 Донний отвір патрубка З в тій його частині, яка не перекривається диском 4, затулено косинкою 13 Пристрій для зміни напрямку потоку сипучого матеріалу працює таким чином По вертикальному стволу 1 вниз безперервно рухається потік сипучого матеріалу, котрий необхідно направляти в патрубок 2 або патрубок З Якщо сипучий матеріал треба направити в патрубок 2, то електродвигун 8 залишають вимкнутим При нерухомому диску 4 в гирлі патрубка 3 утворюється затор із сипучого матеріалу, що надходить із вертикального ствола 1 Цей затор перешкоджає руху сипучого матеріалу в патрубок З При цьому матеріал під дією сили ваги рухається в патрубок 2, оскільки останній має великий відхил відносно горизонталі Якщо потік сипучого матеріалу треба направити в патрубок 3, вмикають електродвигун 8, котрий через пасову передачу надає валу 5 з диском 4 обертального руху Диск 4, що взаємодіє із сипучим матеріалом, починає зсувати його по патрубку З в напрямку транспортування, тобто до його виходу Це відбувається завдяки силам тертя між робочою поверхнею диска 4 та матеріалом, що транспортується, а також внаслідок того, що будьяка точка поверхні диска 4, що взаємодіє з матеріалом, має складову швидкості, котра збігається з напрямом транспортування матеріалу, оскільки вісь вала 5 розташована ексцентрично відносно патрубка 3, і и віддалення від осі симетрії патрубка З складає більше половини ширини цього патрубка Завдяки тому, що вертикальний ствол 1 закінчується днищем патрубка 3, увесь сипучий матеріал попадає на диск 4, який перекриває це днище, і заноситься їм в патрубок 3 Переміщенню сипучого матеріалу по патрубку 3 сприяють і гравітаційні сили, оскільки вісь цього патрубка утворює деякий кут з горизонталлю Однак цього відхилу патрубка З недостатньо для спонтанного переміщення по ньому сипучого матеріалу при нерухомому диску 4 Таким чином, при обертанні диска 4 весь сипучий матеріал направляється в патрубок 3, а надходження його в патрубок 2 припиняється Завдяки тому, що диск 4 за допомогою гвинта 10 з маховичком 12 виставлено в положення повного перекриття їм донного отвору патрубка 3, повністю усуваються втрати сипучого матеріалу, які мали місце в прототипі Усувається також інтенсивний знос рухомого елемента Для поліпшення зчеплення поверхні диска 4 з сипучим матеріалом вона може бути виконана з рифленням або погумованою, як показано на фіг 1 Завдяки наведеним вище перевагам даний пристрій для зміни напрямку потоку сипучого матеріалу володіє в порівнянні з прототипом більшими надійністю та ДОВГОВІЧНІСТЮ 53085 Фіг 2 Фіг.1 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
