Формула / Реферат

Регулятор частоти обертання ротора вітродвигуна, що містить ротор з встановленими в його маточині з можливістю обертання навколо повздовжньої осі лопатями, на махах яких жорстко закріплені важелі, шарнірно з'єднані з одним кінцем тяг, горизонтальний вал і пружину, який відрізняється тим, що тяги шарнірно з'єднані другим своїм кінцем з кронштейном, який жорстко закріплений на горизонтальному валу, а маточина ротора посаджена на горизонтальний вал з можливістю осьового переміщення вздовж цього вала, причому поміж маточиною та кронштейном встановлена пружина.

Текст

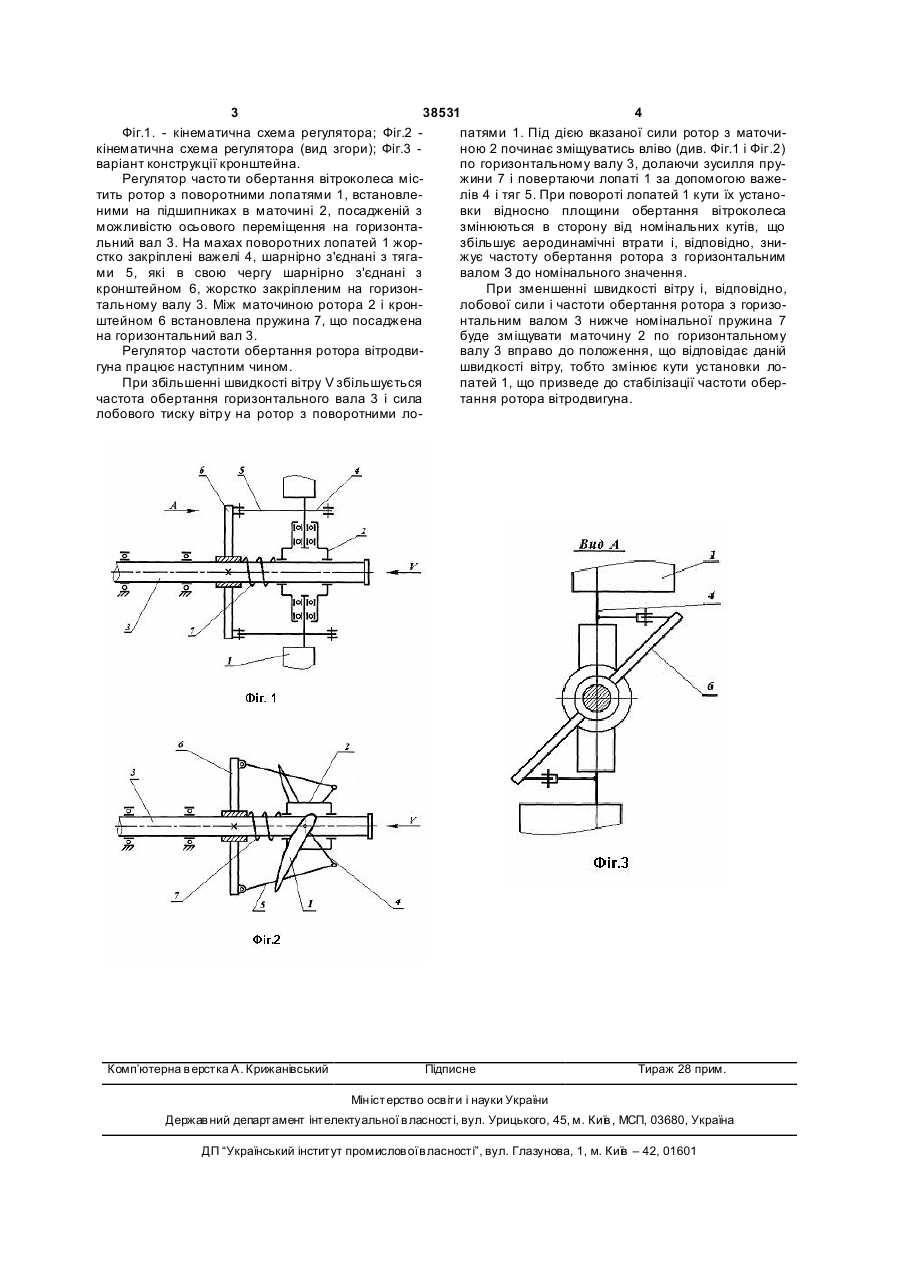

Регулятор частоти обертання ротора вітродвигуна, що містить ротор з встановленими в його 3 38531 4 Фіг.1. - кінематична схема регулятора; Фіг.2 патями 1. Під дією вказаної сили ротор з маточикінематична схема регулятора (вид згори); Фіг.3 ною 2 починає зміщуватись вліво (див. Фіг.1 і Фіг.2) варіант конструкції кронштейна. по горизонтальному валу 3, долаючи зусилля пруРегулятор часто ти обертання вітроколеса місжини 7 і повертаючи лопаті 1 за допомогою важетить ротор з поворотними лопатями 1, встановлелів 4 і тяг 5. При повороті лопатей 1 кути їх устаноними на підшипниках в маточині 2, посадженій з вки відносно площини обертання вітроколеса можливістю осьового переміщення на горизонтазмінюються в сторону від номінальних кутів, що льний вал 3. На махах поворотних лопатей 1 жорзбільшує аеродинамічні втрати і, відповідно, знистко закріплені важелі 4, шарнірно з'єднані з тягажує частоту обертання ротора з горизонтальним ми 5, які в свою чергу шарнірно з'єднані з валом З до номінального значення. кронштейном 6, жорстко закріпленим на горизонПри зменшенні швидкості вітру і, відповідно, тальному валу 3. Між маточиною ротора 2 і кронлобової сили і частоти обертання ротора з горизоштейном 6 встановлена пружина 7, що посаджена нтальним валом 3 нижче номінальної пружина 7 на горизонтальний вал 3. буде зміщувати маточину 2 по горизонтальному Регулятор частоти обертання ротора вітродвивалу 3 вправо до положення, що відповідає даній гуна працює наступним чином. швидкості вітру, тобто змінює кути установки лоПри збільшенні швидкості вітру V збільшується патей 1, що призведе до стабілізації частоти оберчастота обертання горизонтального вала 3 і сила тання ротора вітродвигуна. лобового тиску вітр у на ротор з поворотними ло Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Windmill rotor speed governor

Автори англійською

Shykhailov Mykola Oleksandrovych, Kokhanevych Volodymyr Petrovych, Dushyna Halyna Petrivna, Permynov Yurii Mykytovych

Назва патенту російською

Регулятор частоты вращения ротора ветродвигателя

Автори російською

Шихайлов Николай Александрович, Коханевич Владимир Петрович, Душина Галина Петровна, Перминов Юрий Никитович

МПК / Мітки

МПК: F03D 7/04

Мітки: обертання, частоти, ротора, вітродвигуна, регулятор
