Генератор електричних зарядів
Номер патенту: 38608
Опубліковано: 12.01.2009
Автори: Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Філімонов Сергій Олександрович
Формула / Реферат
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої пластини, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що триморфний п'єзоелемент виконаний у вигляді консолі, причому металева пластина одним кінцем жорстко закріплена, а на іншому кінці металевої пластини розташована інерційна маса.
Текст

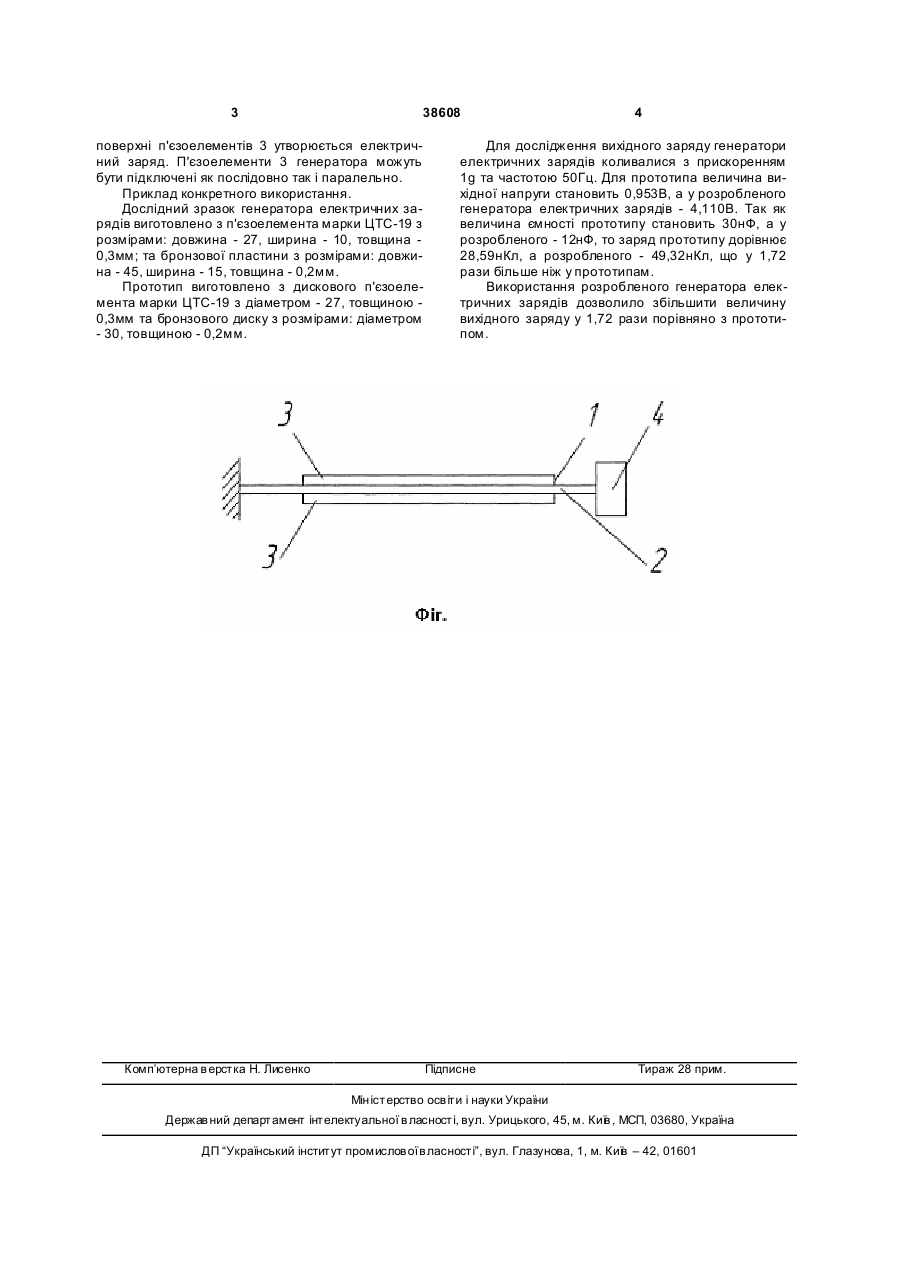

Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої пластини, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняє ться тим, що триморфний п'єзоелемент виконаний у вигляді консолі, причому металева пластина одним кінцем жорстко закріплена, а на іншому кінці металевої пластини розташована інерційна маса. (19) (21) u200809346 (22) 17.07.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ШАРАПОВ ВАЛЕРІЙ МИ ХАЙЛОВИЧ, UA, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ, U A, ФІЛІМОНОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A (73) ШАРАПОВ ВАЛЕРІЙ МИ ХАЙЛОВИЧ, U A 3 38608 поверхні п'єзоелементів 3 утворюється електричний заряд. П'єзоелементи 3 генератора можуть бути підключені як послідовно так і паралельно. Приклад конкретного використання. Дослідний зразок генератора електричних зарядів виготовлено з п'єзоелемента марки ЦТС-19 з розмірами: довжина - 27, ширина - 10, товщина 0,3мм; та бронзової пластини з розмірами: довжина - 45, ширина - 15, товщина - 0,2мм. Прототип виготовлено з дискового п'єзоелемента марки ЦТС-19 з діаметром - 27, товщиною 0,3мм та бронзового диску з розмірами: діаметром - 30, товщиною - 0,2мм. Комп’ютерна в ерстка Н. Лисенко 4 Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 0,953В, а у розробленого генератора електричних зарядів - 4,110В. Так як величина ємності прототипу становить 30нФ, а у розробленого - 12нФ, то заряд прототипу дорівнює 28,59нКл, а розробленого - 49,32нКл, що у 1,72 рази більше ніж у прототипам. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,72 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of electrical charges
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Filimonov Serhii Oleksandrovych
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Филимонов Сергей Александрович
МПК / Мітки
МПК: H02M 11/00, H02N 2/18, H02N 1/00
Мітки: зарядів, електричних, генератор
