Пристрій для визначення межі міцності деревини при сколюванні поперек волокон
Номер патенту: 38669
Опубліковано: 12.01.2009
Автори: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Войтюк Валерій Дмитрович, Лопатько Костянтин Георгійович, Войтюк Дмитро Григорович
Формула / Реферат
Пристрій для визначення межі міцності деревини при сколюванні поперек волокон, що містить верхній рухомий і нижній нерухомий захвати, який відрізняється тим, що захвати виконані Г-подібними і з'єднані в один вузол за допомогою ковзної посадки, а в їх стійках виконано отвори, суміщенням яких утворюють жорстку обойму з розмірами, рівними розмірам зразка.
Текст

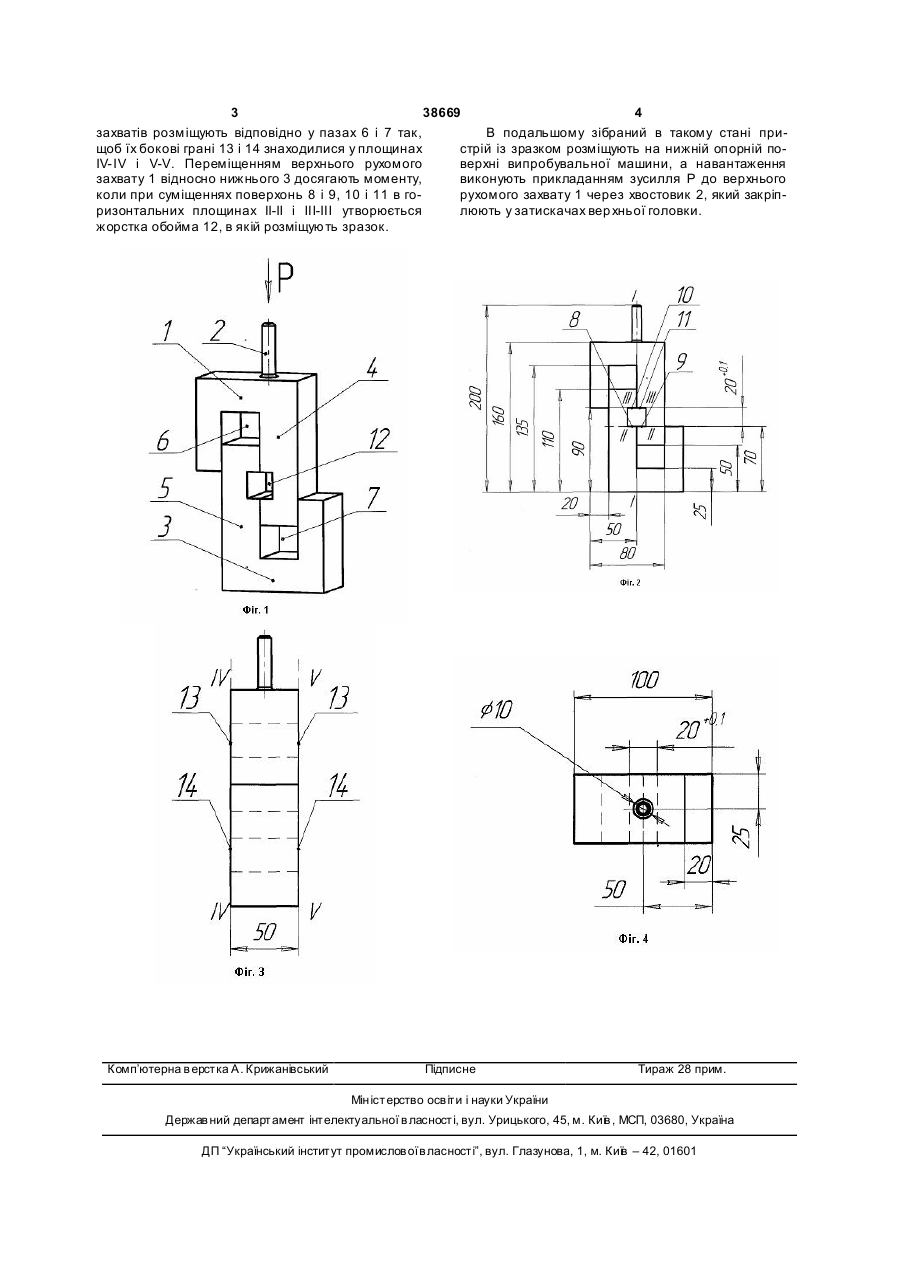

Пристрій для визначення межі міцності деревини при сколюванні поперек волокон, що містить верхній рухомий і нижній нерухомий захвати, який відрізняє ться тим, що захвати виконані Гподібними і з'єднані в один вузол за допомогою ковзної посадки, а в їх стійках виконано отвори, суміщенням яких утворюють жорстку обойму з розмірами, рівними розмірам зразка. (19) (21) u200808492 (22) 25.06.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ВОЙТЮК ДМИТРО ГРИГОРОВИЧ, UA, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, UA, ВОЙТЮК ВАЛЕРІЙ ДМИТРОВИЧ, UA, ЛОП АТЬКО КОСТЯНТИН ГЕОРГІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 38669 4 захватів розміщують відповідно у пазах 6 і 7 так, В подальшому зібраний в такому стані прищоб їх бокові грані 13 і 14 знаходилися у площинах стрій із зразком розміщують на нижній опорній поIV-IV і V-V. Переміщенням верхнього рухомого верхні випробувальної машини, а навантаження захвату 1 відносно нижнього 3 досягають моменту, виконують прикладанням зусилля Р до верхнього коли при суміщеннях поверхонь 8 і 9, 10 і 11 в горухомого захвату 1 через хвостовик 2, який закріпризонтальних площинах ІІ-ІІ і ІІІ-ІII утворюється люють у затискачах вер хньої головки. жорстка обойма 12, в якій розміщують зразок. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of limit of strength limit of wood at shearing across fiber
Автори англійськоюVoitiuk Dmytro Hryhorovych, Kotrechko Oleksii Oleksiiovych, Voitiuk Valerii Dmytrovych, Lopatko Kostiantyn Heorhiiovych
Назва патенту російськоюУстройство для определения границы прочности древесины при скалывании поперек волокон
Автори російськоюВойтюк Дмитрий Григорьевич, Котречко Алексей Алексеевич, Войтюк Валерий Дмитриевич, Лопатько Константин Георгиевич
МПК / Мітки
МПК: G01N 3/40
Мітки: волокон, визначення, межі, поперек, пристрій, сколюванні, міцності, деревини
