Робоче обладнання драглайна

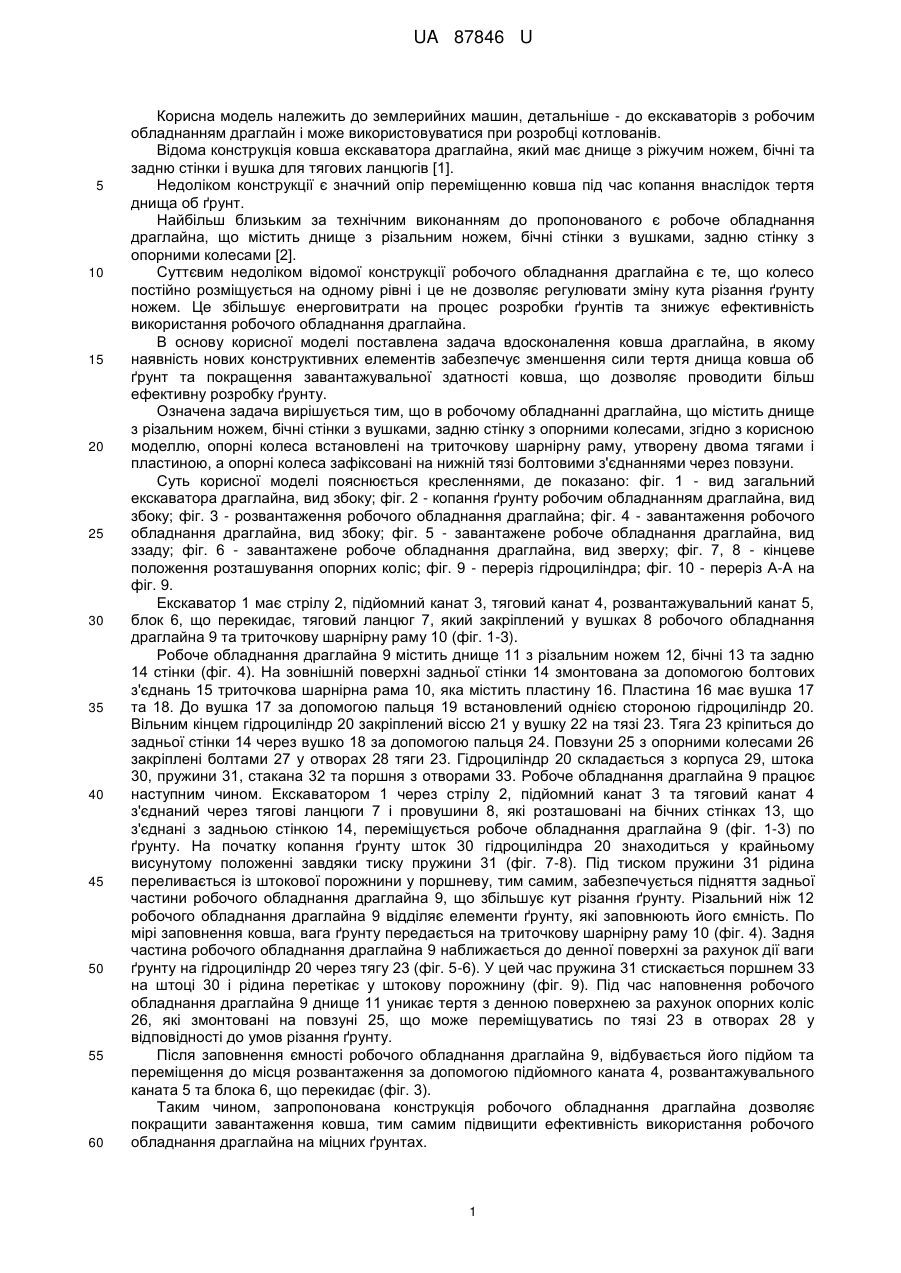

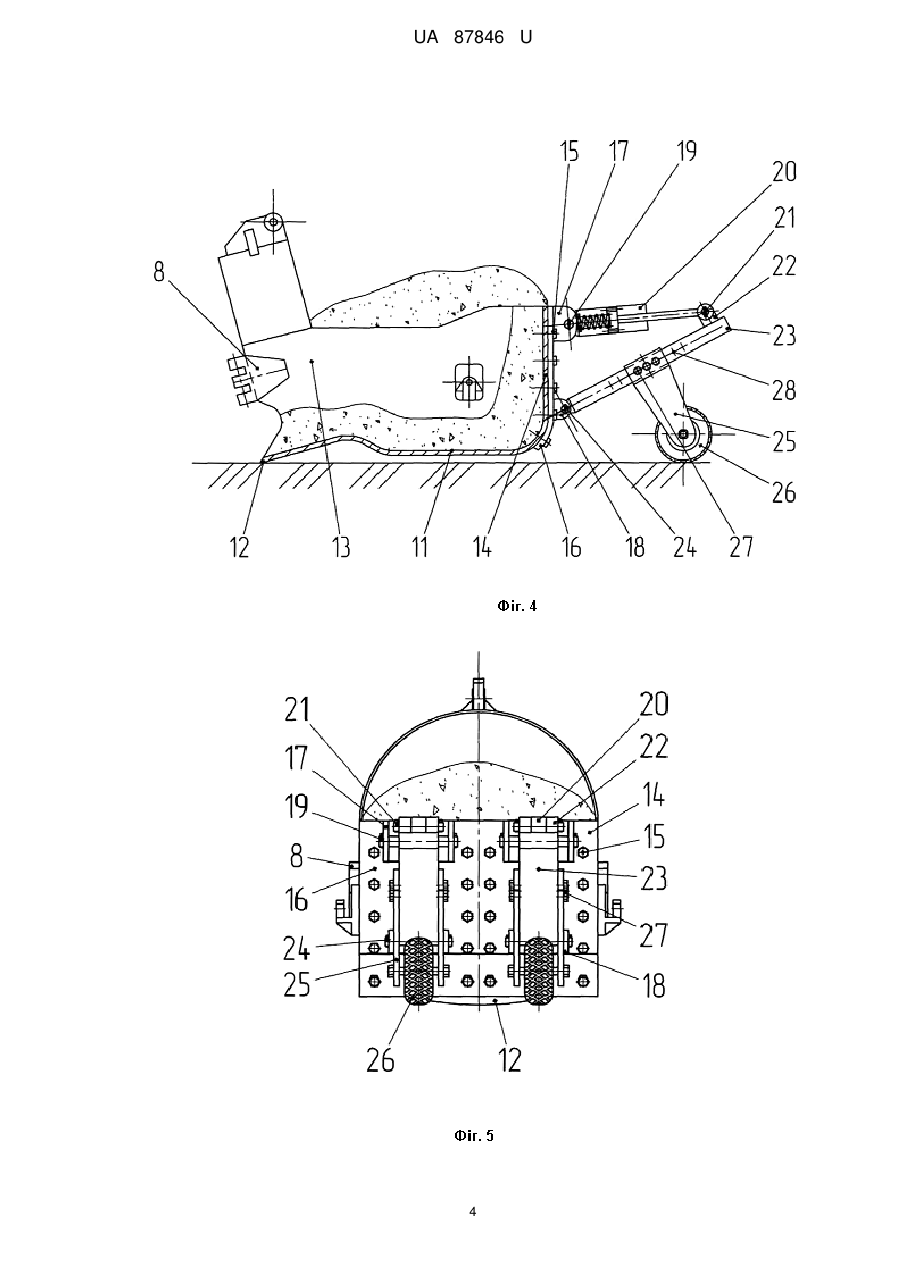

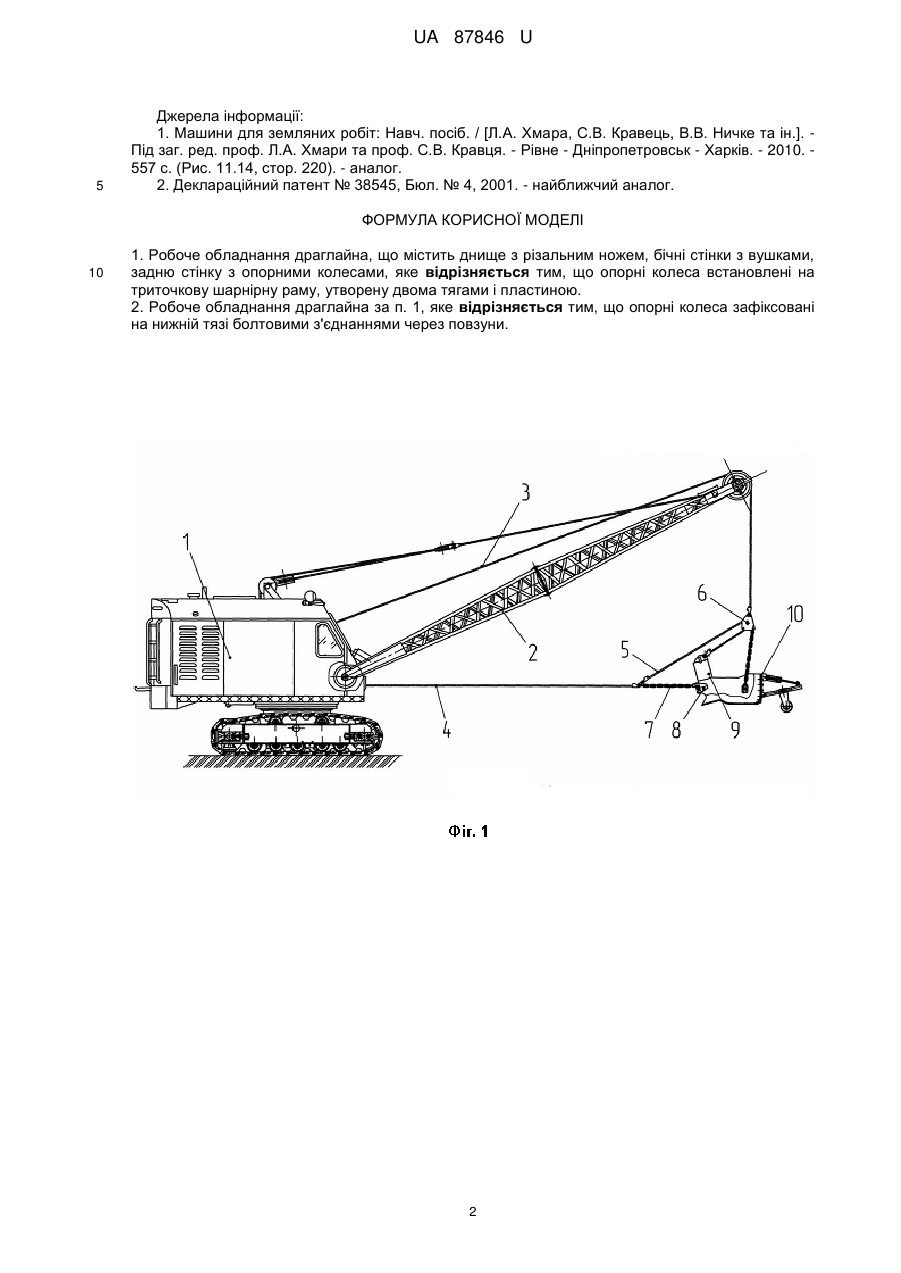

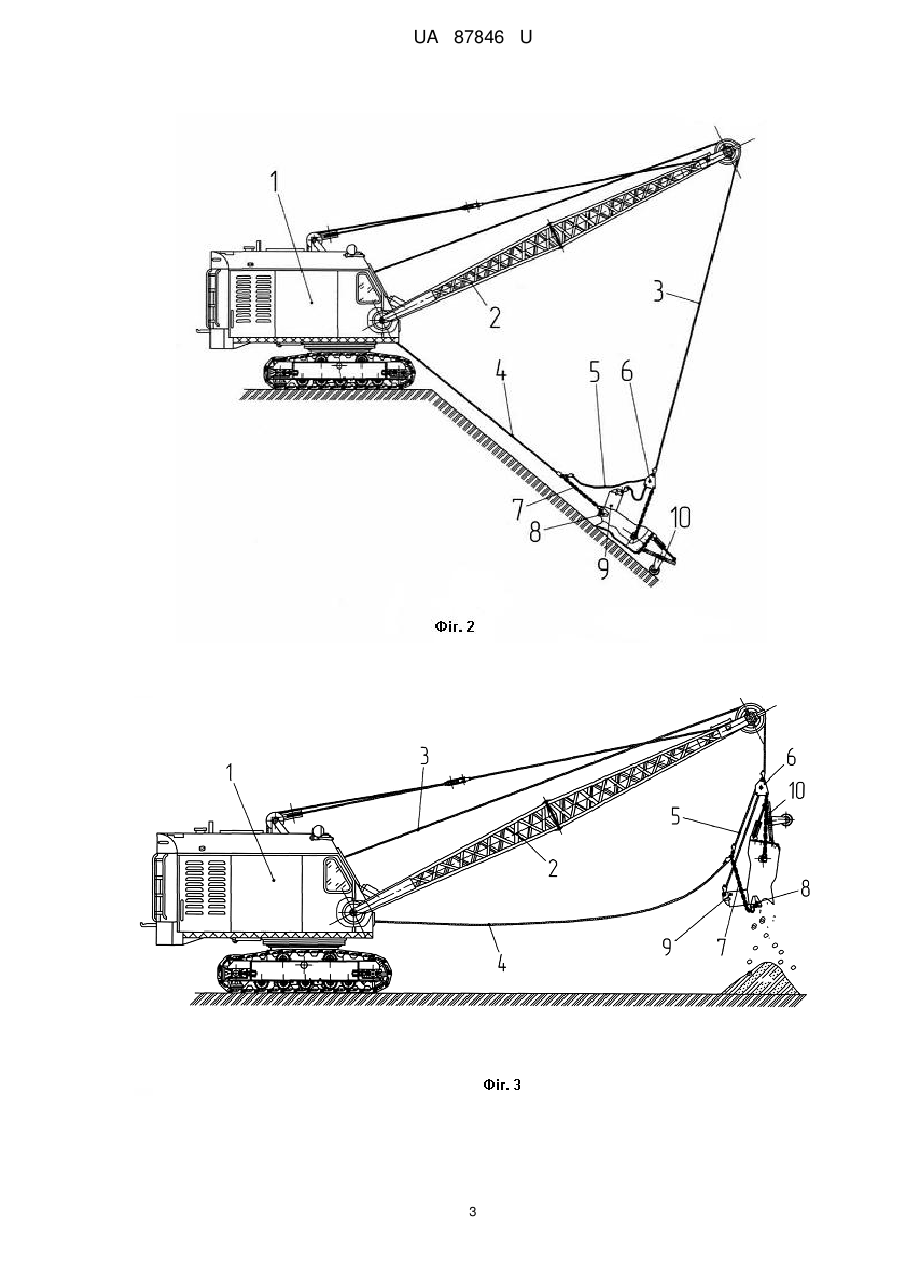

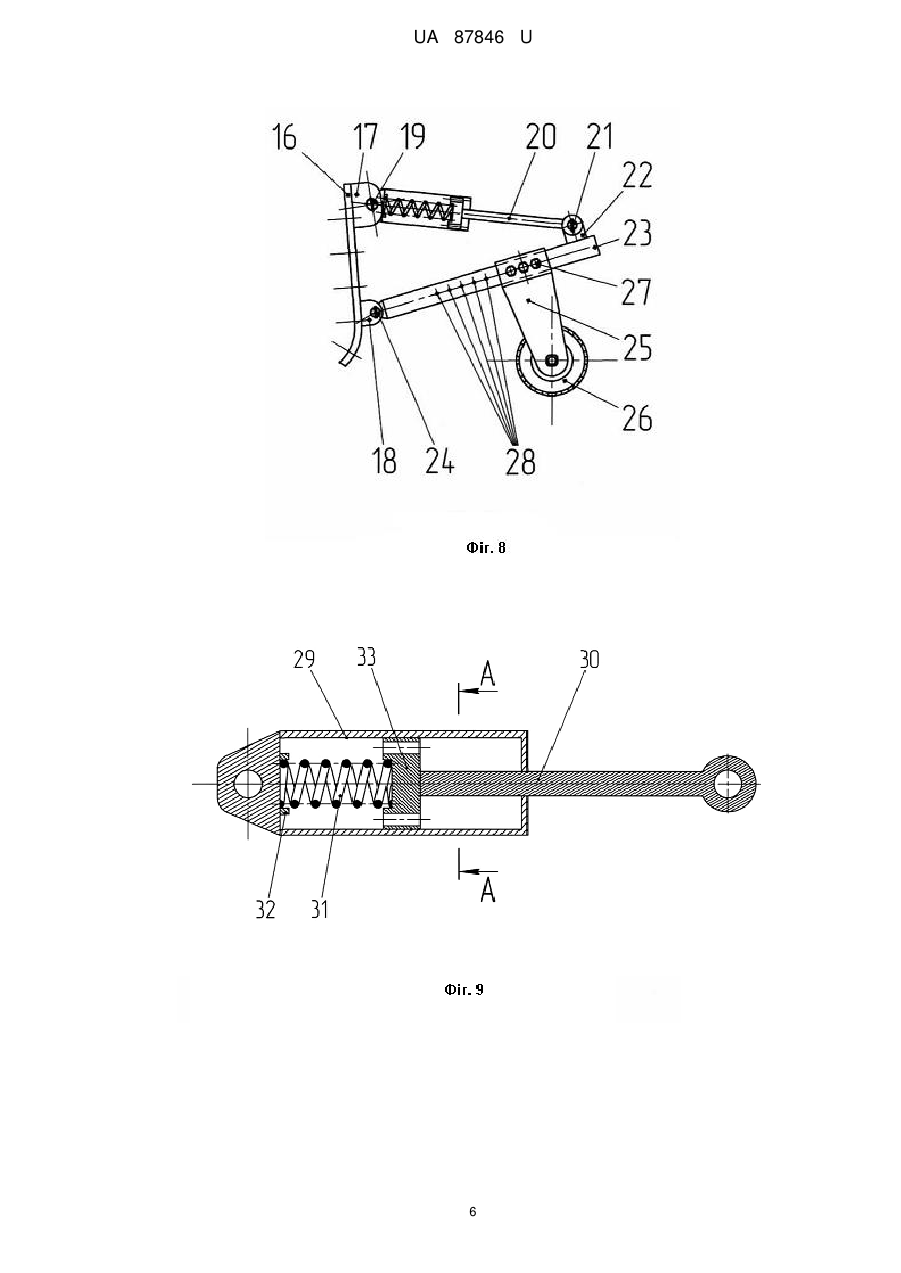

Реферат: Робоче обладнання драглайна містить днище з різальним ножем, бічні стінки з вушками та задню стінку з опорними колесами. При цьому опорні колеса встановлені на триточкову шарнірну раму, утворену двома тягами і пластиною. UA 87846 U (54) РОБОЧЕ ОБЛАДНАННЯ ДРАГЛАЙНА UA 87846 U UA 87846 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайн і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який має днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким за технічним виконанням до пропонованого є робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку з опорними колесами [2]. Суттєвим недоліком відомої конструкції робочого обладнання драглайна є те, що колесо постійно розміщується на одному рівні і це не дозволяє регулювати зміну кута різання ґрунту ножем. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання робочого обладнання драглайна. В основу корисної моделі поставлена задача вдосконалення ковша драглайна, в якому наявність нових конструктивних елементів забезпечує зменшення сили тертя днища ковша об ґрунт та покращення завантажувальної здатності ковша, що дозволяє проводити більш ефективну розробку ґрунту. Означена задача вирішується тим, що в робочому обладнанні драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку з опорними колесами, згідно з корисною моделлю, опорні колеса встановлені на триточкову шарнірну раму, утворену двома тягами і пластиною, а опорні колеса зафіксовані на нижній тязі болтовими з'єднаннями через повзуни. Суть корисної моделі пояснюється кресленнями, де показано: фіг. 1 - вид загальний екскаватора драглайна, вид збоку; фіг. 2 - копання ґрунту робочим обладнанням драглайна, вид збоку; фіг. 3 - розвантаження робочого обладнання драглайна; фіг. 4 - завантаження робочого обладнання драглайна, вид збоку; фіг. 5 - завантажене робоче обладнання драглайна, вид ззаду; фіг. 6 - завантажене робоче обладнання драглайна, вид зверху; фіг. 7, 8 - кінцеве положення розташування опорних коліс; фіг. 9 - переріз гідроциліндра; фіг. 10 - переріз А-А на фіг. 9. Екскаватор 1 має стрілу 2, підйомний канат 3, тяговий канат 4, розвантажувальний канат 5, блок 6, що перекидає, тяговий ланцюг 7, який закріплений у вушках 8 робочого обладнання драглайна 9 та триточкову шарнірну раму 10 (фіг. 1-3). Робоче обладнання драглайна 9 містить днище 11 з різальним ножем 12, бічні 13 та задню 14 стінки (фіг. 4). На зовнішній поверхні задньої стінки 14 змонтована за допомогою болтових з'єднань 15 триточкова шарнірна рама 10, яка містить пластину 16. Пластина 16 має вушка 17 та 18. До вушка 17 за допомогою пальця 19 встановлений однією стороною гідроциліндр 20. Вільним кінцем гідроциліндр 20 закріплений віссю 21 у вушку 22 на тязі 23. Тяга 23 кріпиться до задньої стінки 14 через вушко 18 за допомогою пальця 24. Повзуни 25 з опорними колесами 26 закріплені болтами 27 у отворах 28 тяги 23. Гідроциліндр 20 складається з корпуса 29, штока 30, пружини 31, стакана 32 та поршня з отворами 33. Робоче обладнання драглайна 9 працює наступним чином. Екскаватором 1 через стрілу 2, підйомний канат 3 та тяговий канат 4 з'єднаний через тягові ланцюги 7 і провушини 8, які розташовані на бічних стінках 13, що з'єднані з задньою стінкою 14, переміщується робоче обладнання драглайна 9 (фіг. 1-3) по ґрунту. На початку копання ґрунту шток 30 гідроциліндра 20 знаходиться у крайньому висунутому положенні завдяки тиску пружини 31 (фіг. 7-8). Під тиском пружини 31 рідина переливається із штокової порожнини у поршневу, тим самим, забезпечується підняття задньої частини робочого обладнання драглайна 9, що збільшує кут різання ґрунту. Різальний ніж 12 робочого обладнання драглайна 9 відділяє елементи ґрунту, які заповнюють його ємність. По мірі заповнення ковша, вага ґрунту передається на триточкову шарнірну раму 10 (фіг. 4). Задня частина робочого обладнання драглайна 9 наближається до денної поверхні за рахунок дії ваги ґрунту на гідроциліндр 20 через тягу 23 (фіг. 5-6). У цей час пружина 31 стискається поршнем 33 на штоці 30 і рідина перетікає у штокову порожнину (фіг. 9). Під час наповнення робочого обладнання драглайна 9 днище 11 уникає тертя з денною поверхнею за рахунок опорних коліс 26, які змонтовані на повзуні 25, що може переміщуватись потязі 23 в отворах 28 у відповідності до умов різання ґрунту. Після заповнення ємності робочого обладнання драглайна 9, відбувається його підйом та переміщення до місця розвантаження за допомогою підйомного каната 4, розвантажувального каната 5 та блока 6, що перекидає (фіг. 3). Таким чином, запропонована конструкція робочого обладнання драглайна дозволяє покращити завантаження ковша, тим самим підвищити ефективність використання робочого обладнання драглайна на міцних ґрунтах. 1 UA 87846 U 5 Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 11.14, стор. 220). - аналог. 2. Деклараційний патент № 38545, Бюл. № 4, 2001. - найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Робоче обладнання драглайна, що містить днище з різальним ножем, бічні стінки з вушками, задню стінку з опорними колесами, яке відрізняється тим, що опорні колеса встановлені на триточкову шарнірну раму, утворену двома тягами і пластиною. 2. Робоче обладнання драглайна за п. 1, яке відрізняється тим, що опорні колеса зафіксовані на нижній тязі болтовими з'єднаннями через повзуни. 2 UA 87846 U 3 UA 87846 U 4 UA 87846 U 5 UA 87846 U 6 UA 87846 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
