Змішувач для приготування пісчано-глинястих сумішей
Номер патенту: 38725
Опубліковано: 12.01.2009
Автори: Гунько Інна Іванівна, Логвінов Антон Васильович, Порохня Сергій Васильович, Яковлев Олексій Володимирович
Формула / Реферат
Змішувач для приготування пісчано-глинястих сумішей, що містить нерухому циліндричну прогумовану чашу, в якій на привідному валу встановлений ротор з ребрами жорсткості й закріпленими на ньому плужками та розсікачами симетрично відносно осі ротора, який приводиться в дію через привідний вал, редуктор, запобіжну муфту та електродвигун, який відрізняється тим, що змішувач додатково містить два прогумованих валки, довжина яких дорівнює висоті прогумованої циліндричної чаші, та два плужки і розсікачі, розташовані рівномірно по діаметру ротора, один проти одного.
Текст

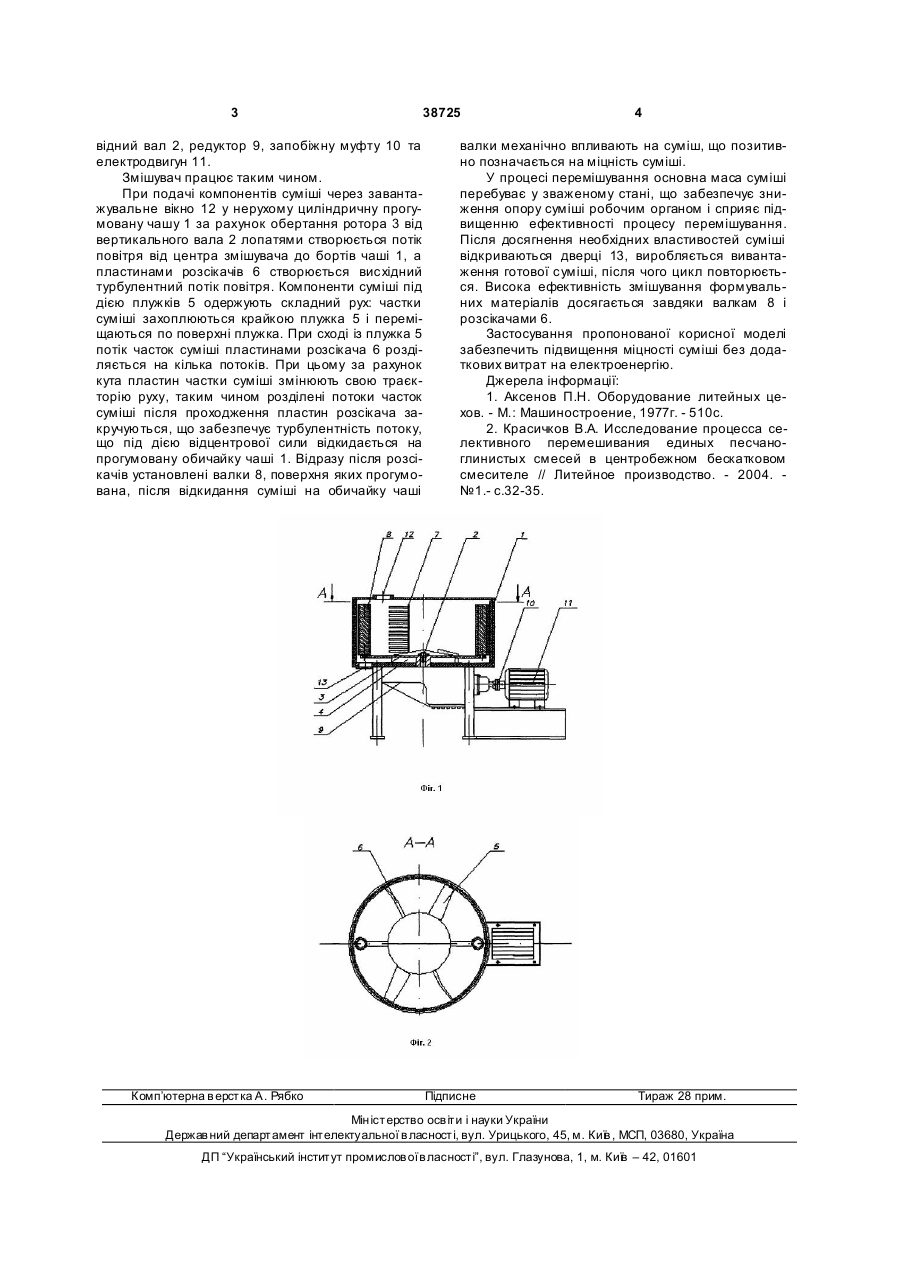

Змішувач для приготування пісчано-глинястих сумішей, що містить нерухому циліндричну прогу 3 відний вал 2, редуктор 9, запобіжну муфту 10 та електродвигун 11. Змішувач працює таким чином. При подачі компонентів суміші через завантажувальне вікно 12 у нерухому циліндричну прогумовану чашу 1 за рахунок обертання ротора 3 від вертикального вала 2 лопатями створюється потік повітря від центра змішувача до бортів чаші 1, а пластинами розсікачів 6 створюється висхідний турбулентний потік повітря. Компоненти суміші під дією плужків 5 одержують складний рух: частки суміші захоплюються крайкою плужка 5 і переміщаються по поверхні плужка. При сході із плужка 5 потік часток суміші пластинами розсікача 6 розділяється на кілька потоків. При цьому за рахунок кута пластин частки суміші змінюють свою траєкторію руху, таким чином розділені потоки часток суміші після проходження пластин розсікача закручуються, що забезпечує турбулентність потоку, що під дією відцентрової сили відкидається на прогумовану обичайку чаші 1. Відразу після розсікачів установлені валки 8, поверхня яких прогумована, після відкидання суміші на обичайку чаші Комп’ютерна в ерстка А. Рябко 38725 4 валки механічно впливають на суміш, що позитивно позначається на міцність суміші. У процесі перемішування основна маса суміші перебуває у зваженому стані, що забезпечує зниження опору суміші робочим органом і сприяє підвищенню ефективності процесу перемішування. Після досягнення необхідних властивостей суміші відкриваються дверці 13, виробляється вивантаження готової суміші, після чого цикл повторюється. Висока ефективність змішування формувальних матеріалів досягається завдяки валкам 8 і розсікачами 6. Застосування пропонованої корисної моделі забезпечить підвищення міцності суміші без додаткових витрат на електроенергію. Джерела інформації: 1. Аксенов П.Н. Оборудование литейных цехов. - М.: Машиностроение, 1977г. - 510с. 2. Красичков В.А. Исследование процесса селективного перемешивания единых песчаноглинистых смесей в центробежном бескатковом смесителе // Литейное производство. - 2004. №1.- с.32-35. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMixer for preparation of sandy-clayed mixtures
Автори англійськоюHunko Inna Ivanivna, Yakovlev Oleksii Volodymyrovych, Porokhnia Serhii Vasyliovych, Lohvinov Anton Vasyliovych
Назва патенту російськоюСмеситель для приготовления песчано-глинистых смесей
Автори російськоюГунько Инна Ивановна, Яковлев Алексей Владимирович, Порохня Сергей Васильевич, Логвинов Антон Васильевич
МПК / Мітки
МПК: B01F 7/00, B28C 3/00, B22C 5/00
Мітки: пісчано-глинястих, приготування, сумішей, змішувач
