Вібродвигун

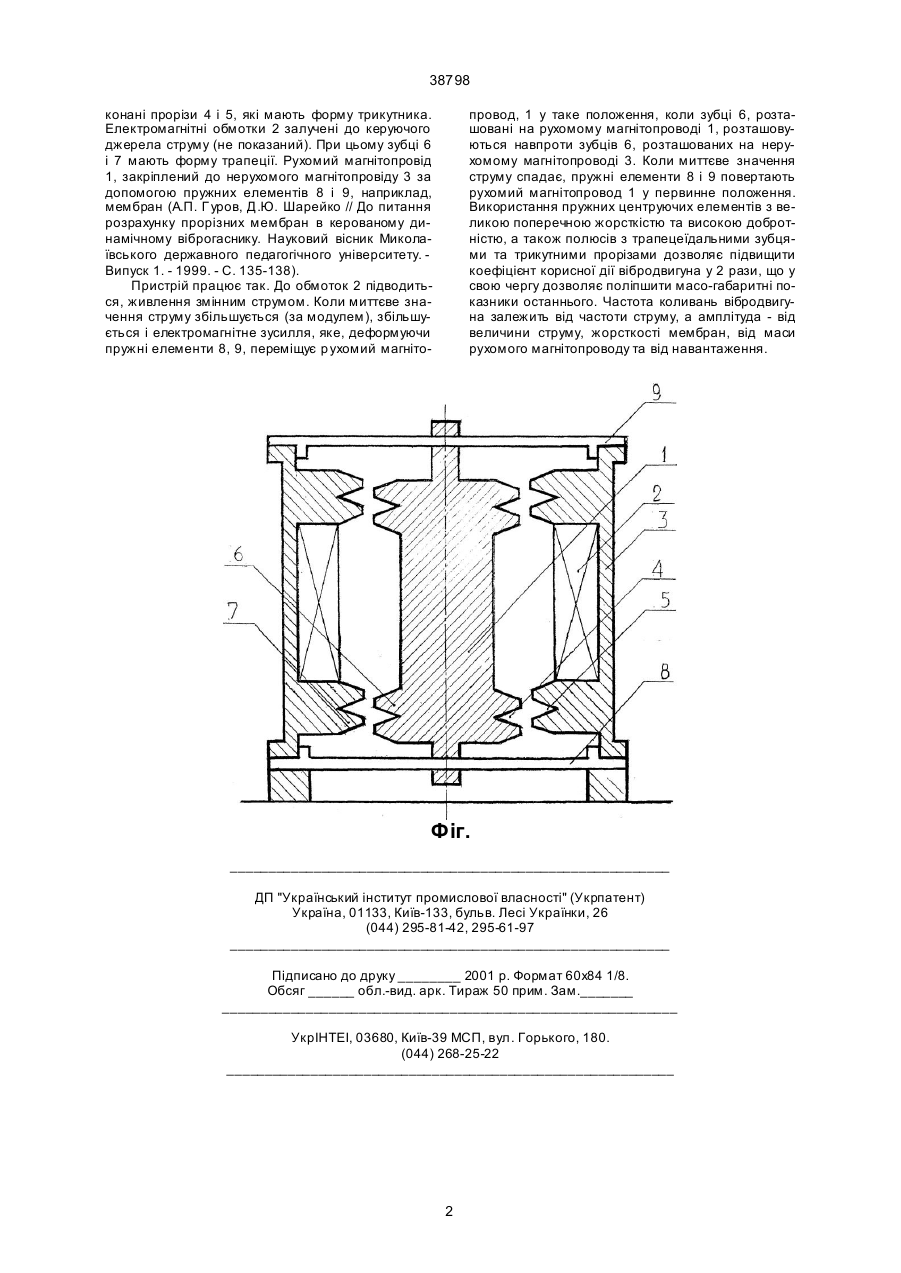

Вібродвигун, який містить співвісно розташовані з можливістю переміщення уздовж осі нерухомий і рухомий магнітопроводи, на повернених одна до одної поверхнях яких виконані зсунуті, відносно один одного полюси з прорізами і зубцями, а на нерухомому магнітопроводі розташовано обмотку для змінного струму, який відрізняється тим, що зубці мають форму трапецій, прорізи форму трикутника, а центруючими елементами між нерухомим і рухомим магнітопроводами є пружні- елементи з великою поперечною жорсткістю та високою добротністю. (19) (21) 2000105727 (22) 10.10.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Гуров Анатолій Петрович, Шарейко Дмитро Юрієвич, Черно Олександр Олександрович, Кореневський Денис Леонідович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ МОРСЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ АДМІРАЛА МАКАРОВА 38798 конані прорізи 4 і 5, які мають форму трикутника. Електромагнітні обмотки 2 залучені до керуючого джерела струму (не показаний). При цьому зубці 6 і 7 мають форму трапеції. Рухомий магнітопровід 1, закріплений до нерухомого магнітопровіду 3 за допомогою пружних елементів 8 і 9, наприклад, мембран (А.П. Г уров, Д.Ю. Шарейко // До питання розрахунку прорізних мембран в керованому динамічному віброгаснику. Науковий вісник Миколаївського державного педагогічного університету. Випуск 1. - 1999. - С. 135-138). Пристрій працює так. До обмоток 2 підводиться, живлення змінним струмом. Коли миттєве значення струму збільшується (за модулем), збільшується і електромагнітне зусилля, яке, деформуючи пружні елементи 8, 9, переміщує р ухомий магніто провод, 1 у таке положення, коли зубці 6, розташовані на рухомому магнітопроводі 1, розташовуються навпроти зубців 6, розташованих на нерухомому магнітопроводі 3. Коли миттєве значення струму спадає, пружні елементи 8 і 9 повертають рухомий магнітопровод 1 у первинне положення. Використання пружних центруючих елементів з великою поперечною жорсткістю та високою добротністю, а також полюсів з трапецеїдальними зубцями та трикутними прорізами дозволяє підвищити коефіцієнт корисної дії вібродвигуна у 2 рази, що у свою чергу дозволяє поліпшити масо-габаритні показники останнього. Частота коливань вібродвигуна залежить від частоти струму, а амплітуда - від величини струму, жорсткості мембран, від маси рухомого магнітопроводу та від навантаження. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
