Керований динамічний віброгасник

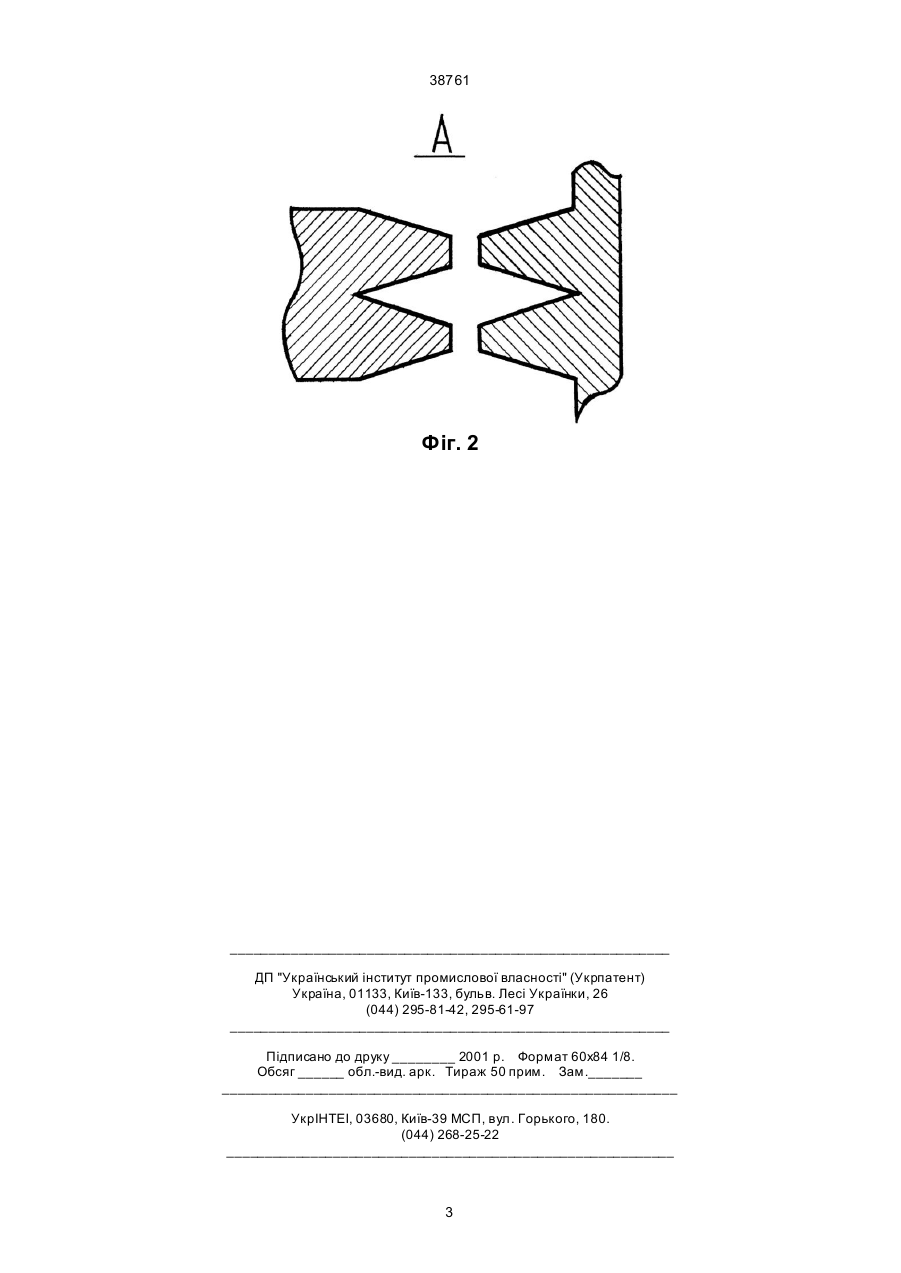

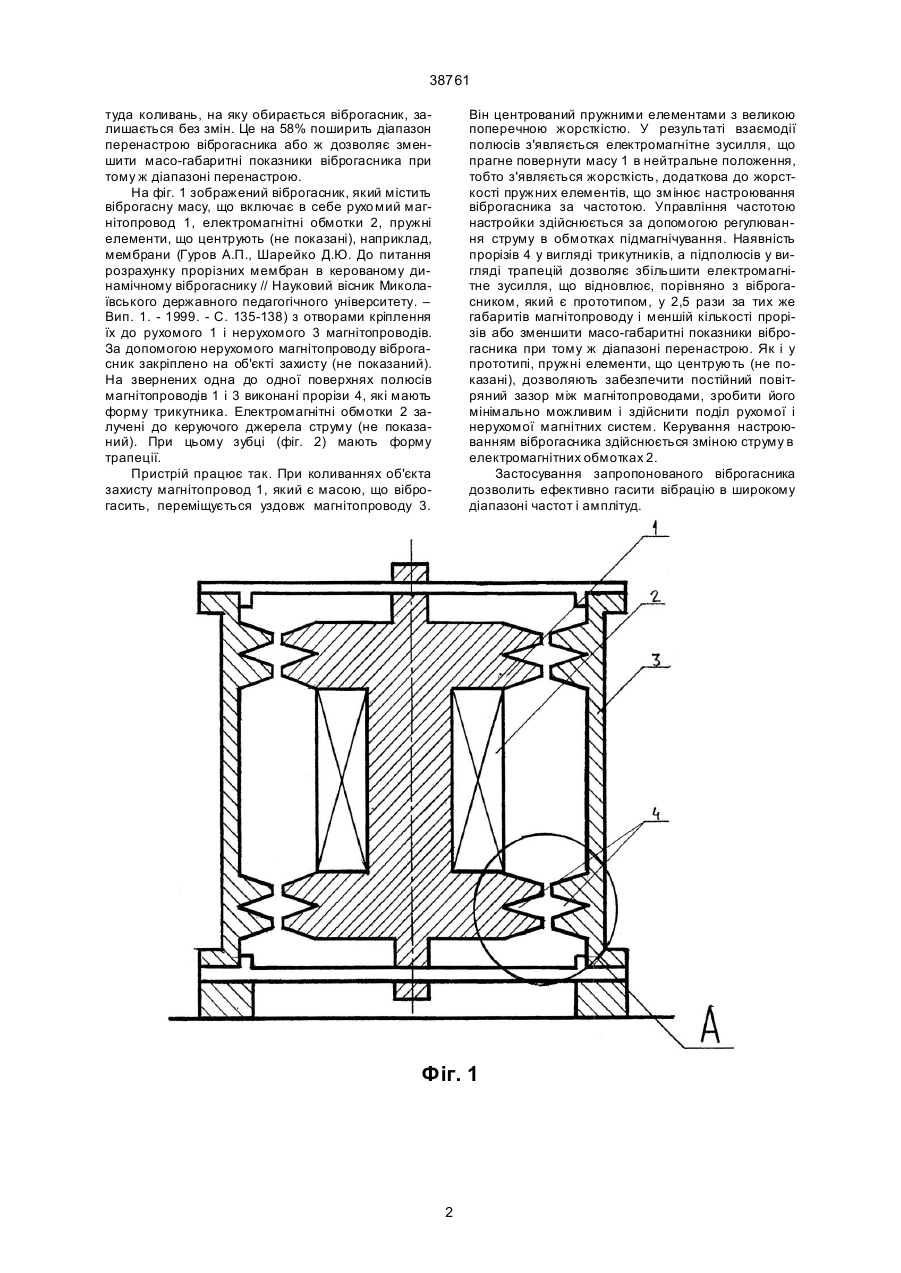

Керований динамічний віброгасник, який містить співвісно розташовані з можливістю переміщення уздовж осі нерухомий і рухомий магнітопроводи, на повернених одна до другої поверхнях магнітопроводів виконані полюса з прорізами і зубцями, який відрізняється тим, що зубці мають форму трапецій, а прорізи - форму трикутника. (19) (21) 2000095432 (22) 22.09.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Гуров Анатолій Петрович, Шарейко Дмитро Юрієвич, Черно Олександр Олександрович, Кореневський Денис Леонідович 38761 туда коливань, на яку обирається віброгасник, залишається без змін. Це на 58% поширить діапазон перенастрою віброгасника або ж дозволяє зменшити масо-габаритні показники віброгасника при тому ж діапазоні перенастрою. На фіг. 1 зображений віброгасник, який містить віброгасну масу, що включає в себе рухо мий магнітопровод 1, електромагнітні обмотки 2, пружні елементи, що центрують (не показані), наприклад, мембрани (Гуров А.П., Шарейко Д.Ю. До питання розрахунку прорізних мембран в керованому динамічному віброгаснику // Науковий вісник Миколаївського державного педагогічного університету. – Вип. 1. - 1999. - С. 135-138) з отворами кріплення їх до рухомого 1 і нерухомого 3 магнітопроводів. За допомогою нерухомого магнітопроводу віброгасник закріплено на об'єкті захисту (не показаний). На звернених одна до одної поверхнях полюсів магнітопроводів 1 і 3 виконані прорізи 4, які мають форму трикутника. Електромагнітні обмотки 2 залучені до керуючого джерела струму (не показаний). При цьому зубці (фіг. 2) мають форму трапеції. Пристрій працює так. При коливаннях об'єкта захисту магнітопровод 1, який є масою, що віброгасить, переміщується уздовж магнітопроводу 3. Він центрований пружними елементами з великою поперечною жорсткістю. У результаті взаємодії полюсів з'являється електромагнітне зусилля, що прагне повернути масу 1 в нейтральне положення, тобто з'являється жорсткість, додаткова до жорсткості пружних елементів, що змінює настроювання віброгасника за частотою. Управління частотою настройки здійснюється за допомогою регулювання струму в обмотках підмагнічування. Наявність прорізів 4 у вигляді трикутників, а підполюсів у вигляді трапецій дозволяє збільшити електромагнітне зусилля, що відновлює, порівняно з віброгасником, який є прототипом, у 2,5 рази за тих же габаритів магнітопроводу і меншій кількості прорізів або зменшити масо-габаритні показники віброгасника при тому ж діапазоні перенастрою. Як і у прототипі, пружні елементи, що центрують (не показані), дозволяють забезпечити постійний повітряний зазор між магнітопроводами, зробити його мінімально можливим і здійснити поділ рухомої і нерухомої магнітних систем. Керування настроюванням віброгасника здійснюється зміною струму в електромагнітних обмотках 2. Застосування запропонованого віброгасника дозволить ефективно гасити вібрацію в широкому діапазоні частот і амплітуд. Фіг. 1 2 38761 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
