Пристрій для визначення головного вектора дисбалансів ротора
Номер патенту: 38863
Опубліковано: 26.01.2009
Автори: Дзюндзюк Борис Васильович, Мамонтов Олександр Вікторович
Формула / Реферат
Пристрій для визначення головного вектора дисбалансів ротора, що містить маятникову раму, підпружинену за допомогою пружного елемента, і барабан з досліджуваним ротором, який відрізняється тим, що містить чотири однакові маятникові рами, підпружинені однаковими пружними елементами, і однакові фіксатори для почергового підключення барабана з досліджуваним ротором до рам, а рами розташовані навкруги осі ротора і віддалені одна від одної на 90˚.
Текст

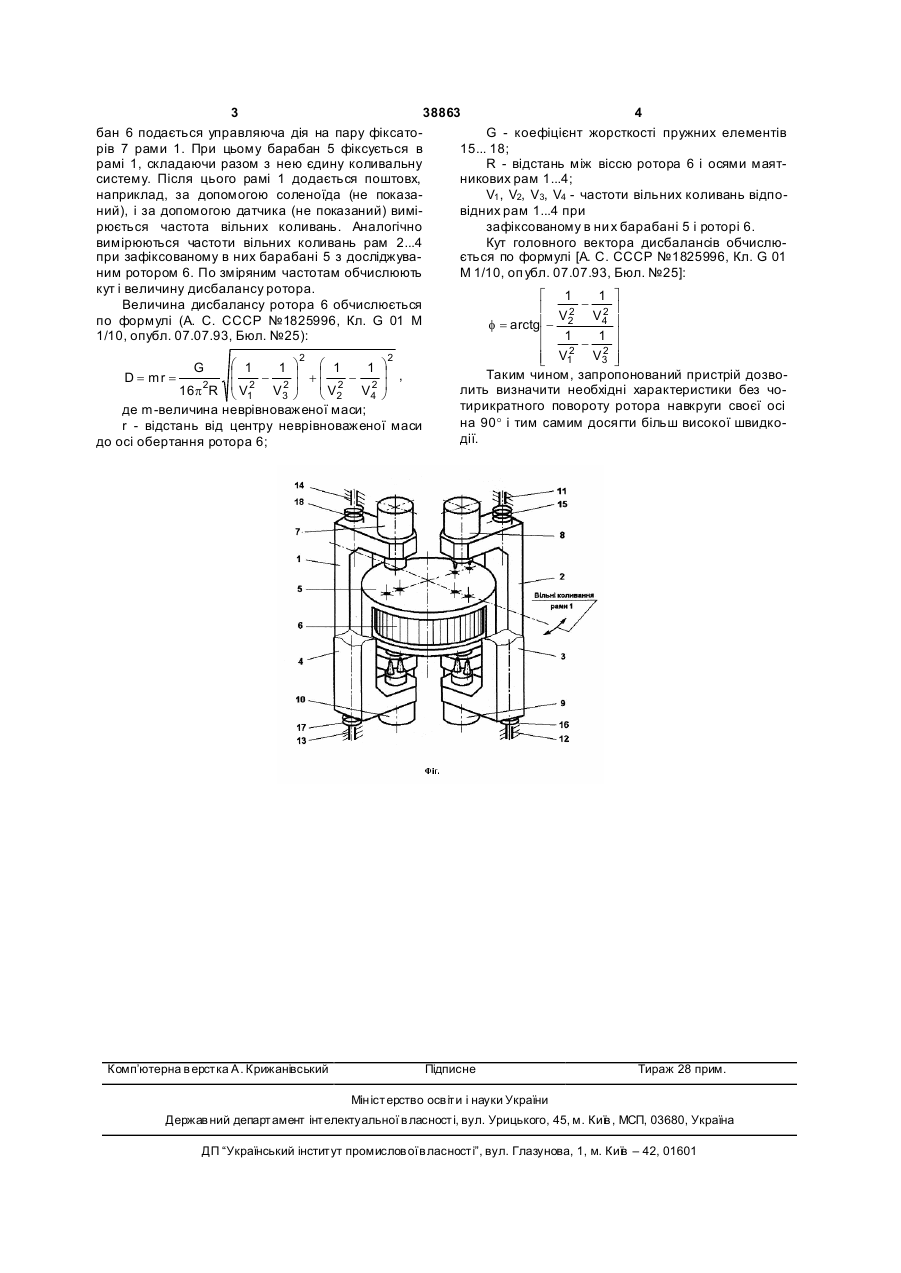

Пристрій для визначення головного вектора дисбалансів ротора, що містить маятникову раму, 3 38863 4 бан 6 подається управляюча дія на пару фіксатоG - коефіцієнт жорсткості пружних елементів рів 7 рами 1. При цьому барабан 5 фіксується в 15... 18; рамі 1, складаючи разом з нею єдину коливальну R - відстань між віссю ротора 6 і осями маятсистему. Після цього рамі 1 додається поштовх, никових рам 1...4; наприклад, за допомогою соленоїда (не показаV1 , V2, V3, V4 - частоти вільних коливань відпоний), і за допомогою датчика (не показаний) вимівідних рам 1...4 при рюється частота вільних коливань. Аналогічно зафіксованому в ни х барабані 5 і роторі 6. вимірюються частоти вільних коливань рам 2...4 Кут головного вектора дисбалансів обчислюпри зафіксованому в них барабані 5 з досліджувається по формулі [А. С. СССР №1825996, Кл. G 01 ним ротором 6. По зміряним частотам обчислюють М 1/10, оп убл. 07.07.93, Бюл. №25]: кут і величину дисбалансу ротора. é 1 1 ù - 2 ú Величина дисбалансу ротора 6 обчислюється ê 2 V V4 ú по формулі (А. С. СССР №1825996, Кл. G 01 М f = arctgê - 2 ê 1 1/10, опубл. 07.07.93, Бюл. №25): 1 ú - 2 ú ê 2 V1 V3 ú 2 2 ê ë û æ 1 æ 1 G 1 ö 1 ö ç Таким чином, запропонований пристрій дозвоD = mr = - 2 ÷ +ç 2 - 2 ÷ , 2 çV ÷ лить визначити необхідні характеристики без чо16p 2R ç V1 V3 ÷ è ø è 2 V4 ø тирикратного повороту ротора навкруги своєї осі де m-величина неврівноваженої маси; на 90° і тим самим досягти більш високої швидкоr - відстань від центру неврівноваженої маси дії. до осі обертання ротора 6; Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of main vector of rotor unbalance
Автори англійськоюMamontov Oleksandr Viktorovych, Dziundziuk Borys Vasyliovych
Назва патенту російськоюУстройство для определения главного вектора дисбалансов ротора
Автори російськоюМамонтов Александр Викторович, Дзюндзюк Борис Васильевич
МПК / Мітки
МПК: G01M 1/00
Мітки: пристрій, вектора, головного, визначення, дисбалансів, ротора
