Спосіб визначення допустимого залишкового дисбалансу ротора тягового електродвигуна безкорпусного виконання
Номер патенту: 28461
Опубліковано: 10.12.2007
Автори: Ковальов Олександр Юхимович, Карпенко Володимир Владиславович
Формула / Реферат
Спосіб визначення допустимого залишкового дисбалансу ротора тягового електродвигуна (ТЕД) безкорпусного виконання, який включає встановлення класу точності балансування ротора ТЕД безкорпусного виконання, а також виконання вимог до балансування і методів розрахунку дисбалансів за державним стандартом, що і для ротора ТЕД корпусного виконання, який відрізняється тим, що клас точності балансування ротора ТЕД безкорпусного виконання вибирають на клас нижче класу точності балансування ротора ТЕД корпусного виконання.
Текст

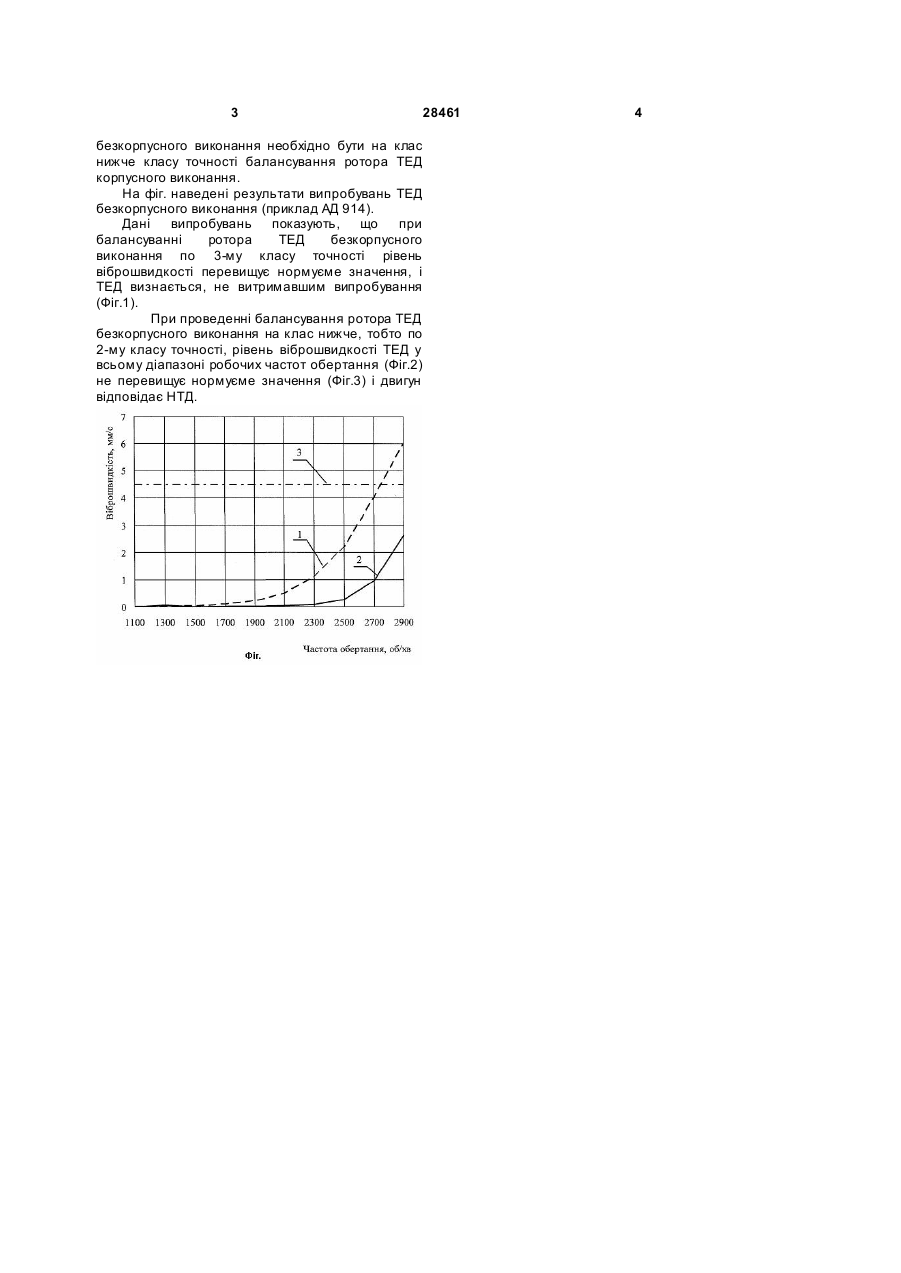

Спосіб визначення допустимого залишкового дисбалансу ротора тягового електродвигуна (ТЕД) безкорпусного виконання, який включає 3 28461 безкорпусного виконання необхідно бути на клас нижче класу точності балансування ротора ТЕД корпусного виконання. На фіг. наведені результати випробувань ТЕД безкорпусного виконання (приклад АД 914). Дані випробувань показують, що при балансуванні ротора ТЕД безкорпусного виконання по 3-му класу точності рівень віброшвидкості перевищує нормуєме значення, і ТЕД визнається, не витримавшим випробування (Фіг.1). При проведенні балансування ротора ТЕД безкорпусного виконання на клас нижче, тобто по 2-му класу точності, рівень віброшвидкості ТЕД у всьому діапазоні робочих частот обертання (Фіг.2) не перевищує нормуєме значення (Фіг.3) і двигун відповідає НТД. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the allowable residual unbalance of the rotor of an uncased traction motor
Автори англійськоюKarpenko Volodymyr Vladyslavovych, Kovaliov Oleksandr Yukhymovych
Назва патенту російськоюСпособ определения допустимой остаточной неуравновешенности ротора бескорпусного тягового электродвигателя
Автори російськоюКарпенко Владимир Владиславович, Ковалев Александр Ефимович
МПК / Мітки
МПК: G01M 7/00
Мітки: безкорпусного, виконання, тягового, допустимого, дисбалансу, залишкового, спосіб, визначення, ротора, електродвигуна
Код посилання
<a href="https://ua.patents.su/2-28461-sposib-viznachennya-dopustimogo-zalishkovogo-disbalansu-rotora-tyagovogo-elektrodviguna-bezkorpusnogo-vikonannya.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення допустимого залишкового дисбалансу ротора тягового електродвигуна безкорпусного виконання</a>
Спосіб виявлення і усунення теплового дисбалансу ротора електричної машини
Номер патенту: 5861
Опубліковано: 29.12.1994
Автори: Корецький Олександр Ізович, Кацман Віталій Григорович, Лівшиць Олександр Лазаревич, Кузьмін Віктор Володимирович
МПК: H02K 15/00
Мітки: усунення, спосіб, дисбалансу, виявлення, теплового, машини, електричної, ротора
Формула / Реферат:
Способ обнаружения и устранения теплового дисбаланса ротора электрической машины, преимущественно турбогенератора, содержащего массивный сердечник и состоящую из отдельных ветвей обмотку возбуждения с непосредственным охлаждением с помощью хладагента, проходящего по системе каналов обмотки, включающий измерение параметров хладагента в отдельных ветвях обмотки, сравнение этих параметров, построение по этим параметрам вектора теплового...
Статор тягового електродвигуна
Номер патенту: 1956
Опубліковано: 20.12.1994
Автори: Макарєєв Олександр Дмитрович, Райтман Євген Лазаревич, Гавріш Віктор Григорович, Грівін Сергій Анатолійович, Хавін Зосім Теодорович
МПК: H02K 5/14
Мітки: статор, тягового, електродвигуна
Формула / Реферат:
Статор тягового электродвигателя, содержащий цилиндрический магнитопровод, фланцы с привалочной поверхностью и расточкой для установки подшипниковых узлов, кронштейны для крепления щеткодержателей, отличающийся тем, что на каждом кронштейне крепится по одному щеткодержателю, кронштейн снабжен двумя ребрами, охватывающими выступ корпуса статора.
Спосіб ремонту ротора асинхронного електродвигуна
Номер патенту: 61034
Опубліковано: 15.10.2003
Автори: Кириленко Валерій Іванович, Макаров Костянтин Дмітрійович
МПК: H02K 17/16
Мітки: електродвигуна, ротора, спосіб, ремонту, асинхронного
Формула / Реферат:
1. Спосіб ремонту ротора асинхронного електродвигуна, що полягає в видаленні алюмінію з пазів магнітопроводу і короткозамикаючих кілець з наступним виконанням нової короткозамкненої обмотки, який відрізняється тим, що зазначений алюміній видаляють з пазів магнітопроводу і короткозамикаючих кілець частково на задану висоту, а в зазори, що утворилися в пазах, вводять електропровідні стрижні, що виступають по обидва боки ротора, кінці яких...
Спосіб ремонту ротора асинхронного електродвигуна
Номер патенту: 6272
Опубліковано: 15.04.2005
Автори: Вишнєвецький Віктор Вікторович, Соколовський Василь Іванович
МПК: H02K 17/16
Мітки: ремонту, ротора, спосіб, асинхронного, електродвигуна
Формула / Реферат:
Спосіб ремонту ротора асинхронного електродвигуна, що полягає у частковому видаленні алюмінію з пазів магнітопроводу і короткозамикаючих кілець з наступним виконанням короткозамкненої обмотки, який відрізняється тим, що алюміній видаляють в залежності від перерізу стержня, який видаляють, на глибину ≤ глибині паза в магнітопроводі, та - частково, разом з частиною магнітопроводу, з боків, утворюючи паз, переважно прямокутний, з канавкою...
Спосіб виготовлення ротора асинхронного електродвигуна
Номер патенту: 11630
Опубліковано: 16.01.2006
Автори: Ткачук Олександр Миколайович, Ткачук Микола Миколайович, Каїка Василь Васильович, Кондратьєв Аркадій Євгенович
МПК: H02K 17/16
Мітки: електродвигуна, ротора, виготовлення, спосіб, асинхронного
Формула / Реферат:
1. Спосіб виготовлення ротора асинхронного електродвигуна, що включає установку кінців стержнів у короткозамикаючому кільці, з'єднання кінців стержнів з короткозамикаючим кільцем, поворот ротора на 180° у вертикальній площині, наступне з'єднання кінців стержнів з іншим короткозамикаючим кільцем, який відрізняється тим, що установку кінців стержнів у короткозамикаючому кільці ведуть шляхом відносного вертикального переміщення стержнів і...
