Опозитний двигун внутрішнього згоряння
Формула / Реферат
1. Опозитний двигун внутрішнього згоряння, який містить розташовані співвісно і симетрично відносно осі трикривошипного колінчастого вала перший і другий циліндри з установленими в них першим і другим поршнями, що шарнірно з'єднані з відповідними їм шатунами за допомогою поршневих пальців, установлених в отворах стінки . тронка кожного поршня, причому перший поршень зв'язаний з першим кривошипом через перший шатун, з'єднаний з поршневим пальцем у внутрішній порожнині першого поршня, а другий поршень зв'язаний з розташованими симетрично відносно осі циліндрів під кутом 180° відносно першого кривошипа другим і третім кривошипами через другий і третій шатуни, відповідно, маса кожного з яких є удвічі меншою, ніж маса першого шатуна, який відрізняється тим, що стінки тронка кожного поршня виконані зі зміщеними відносно внутрішньої поверхні циліндра ділянками, які розташовані симетрично відносно умовної площини, що перетинає поршень по осі циліндрів перпендикулярно до осі отворів під поршневий палець, кінці якого виведені у порожнини, утворені зовнішньою поверхнею тронка поршня і внутрішньою поверхнею циліндра, причому другий і третій шатуни з'єднані з кінцями поршневого пальця другого поршня.

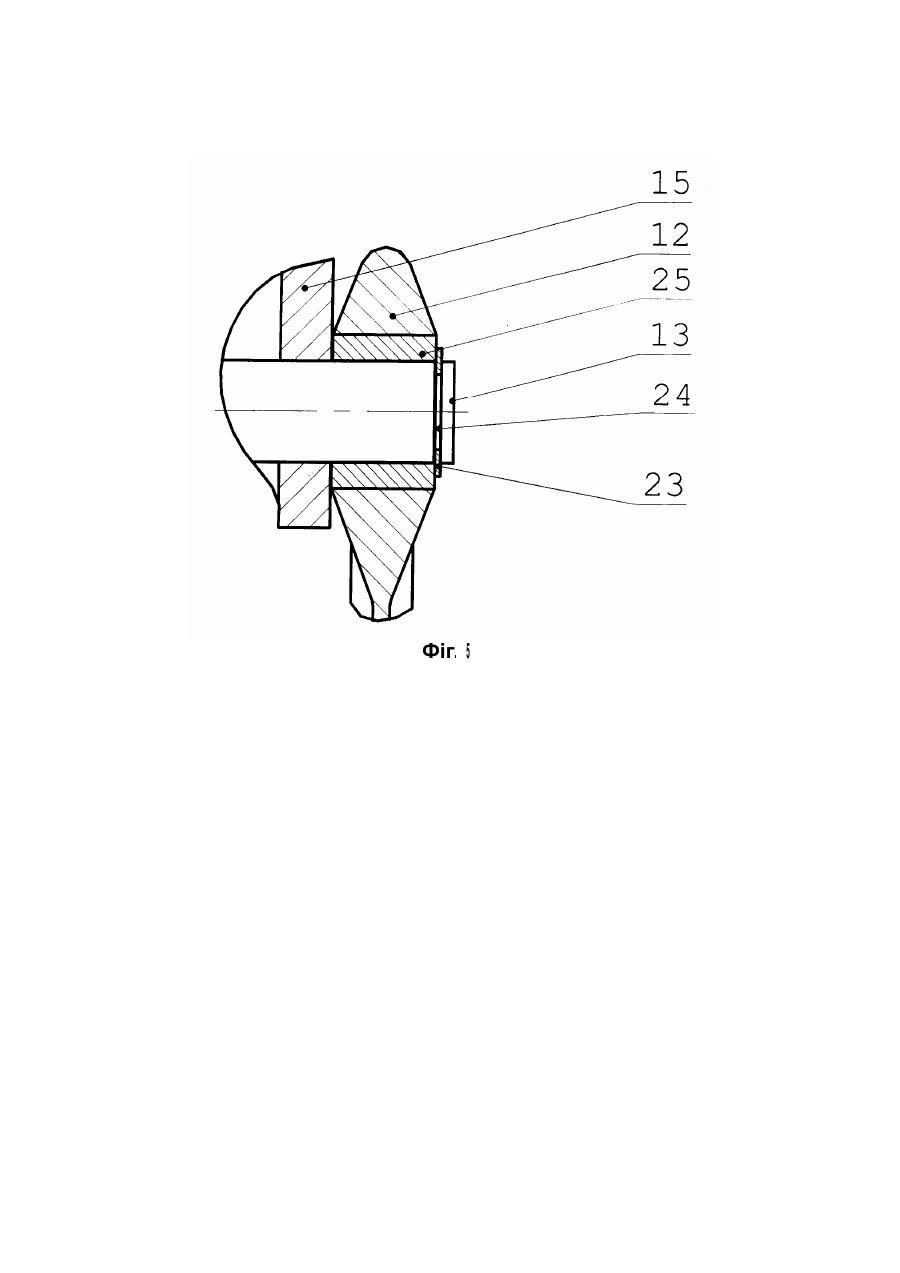

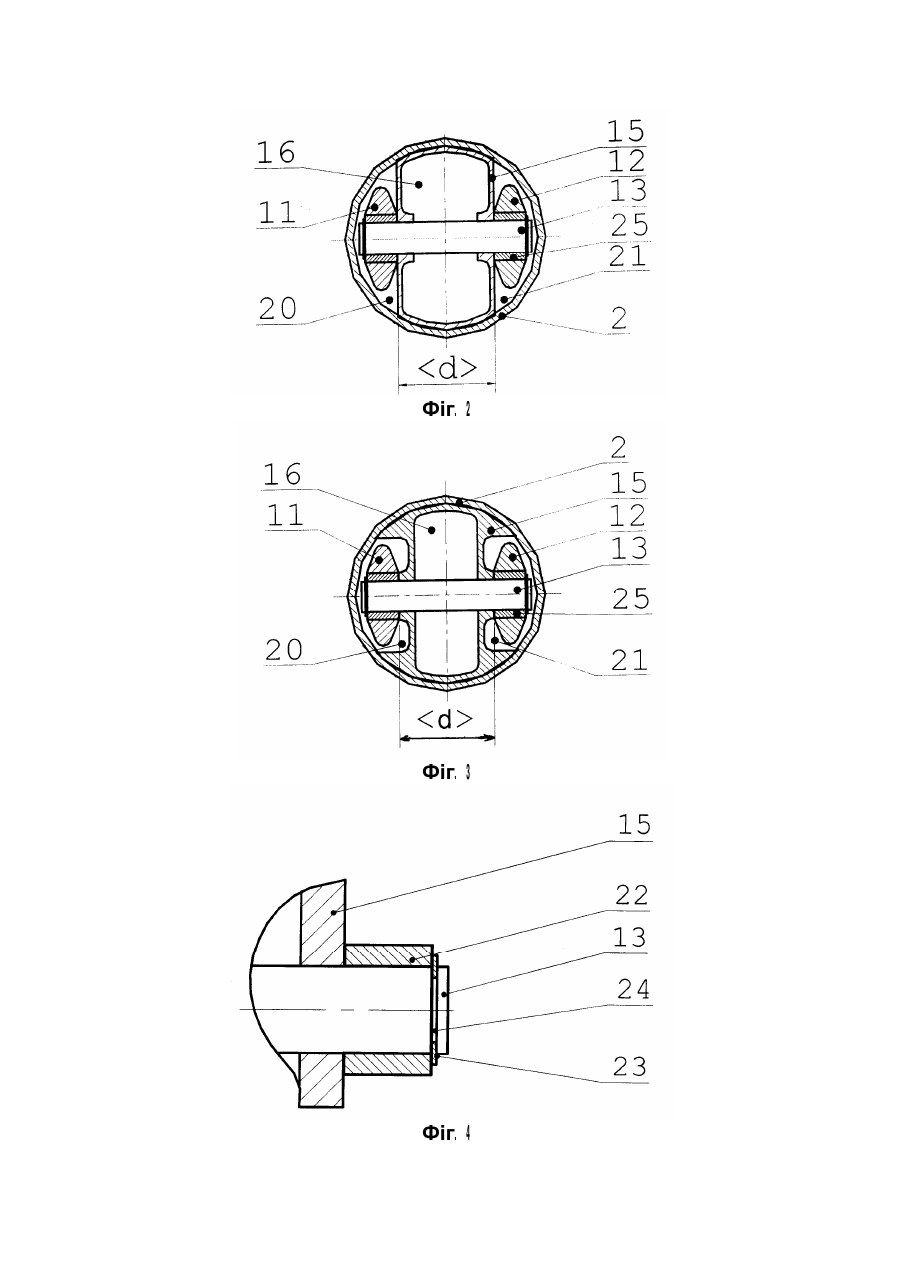

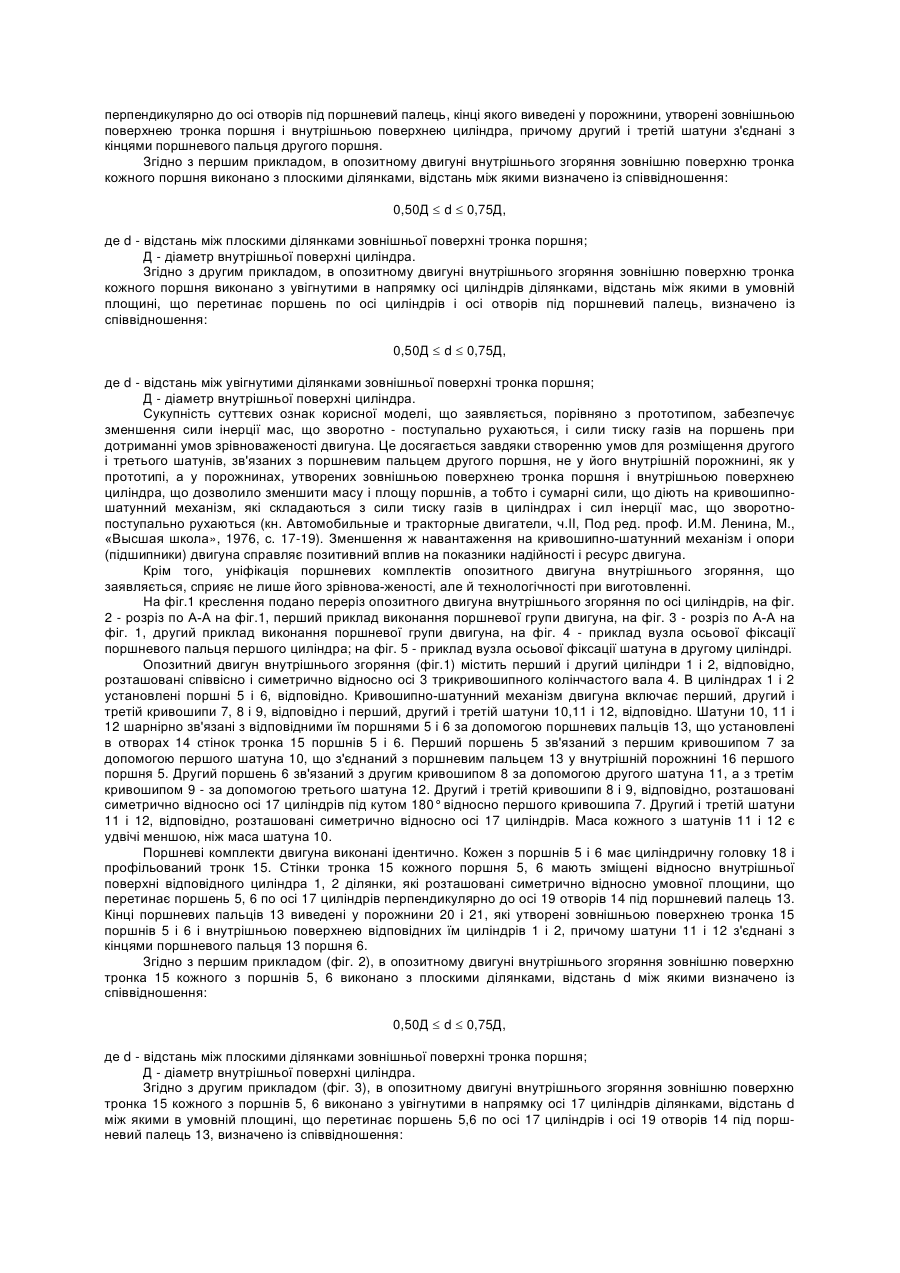

2 Опозитний двигун внутрішнього згоряння за п. 1, який відрізняється тим, що зовнішню поверхню тронка кожного поршня виконано з плоскими ділянками, відстань між якими визначено із співвідношення:
де d - відстань між плоскими ділянками зовнішньої поверхні тронка поршня; Д - діаметр внутрішньої поверхні циліндра.

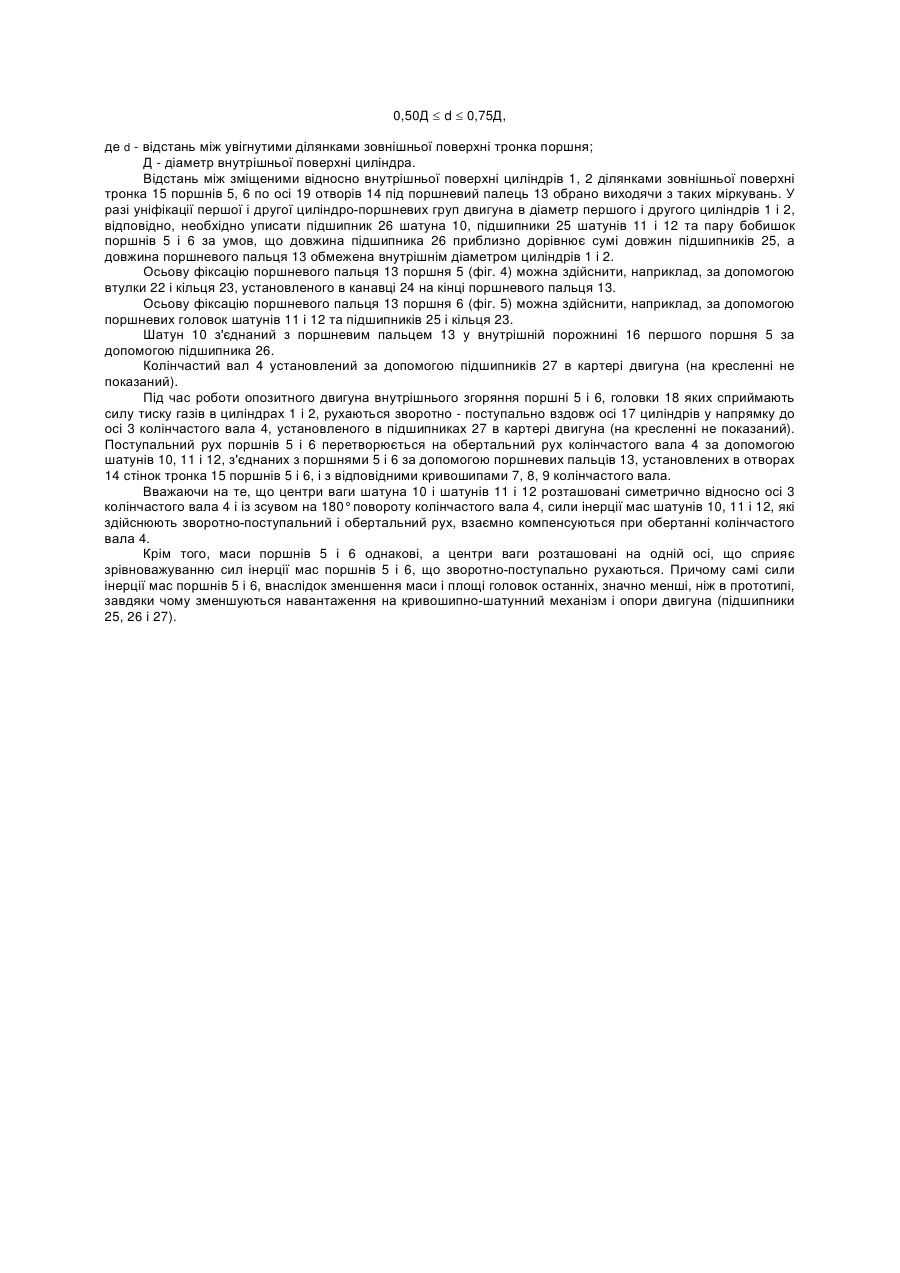

3. Опозитний двигун внутрішнього згоряння за п. 1, який відрізняється тим, що зовнішню поверхню тронка кожного поршня виконано з увігнутими в напрямку осі циліндрів ділянками, відстань між якими в умовній площині, що перетинав поршень по осі циліндрів і осі отворів під поршневий палець, визначено із співвідношення:
де d - відстань між увігнутими ділянками
зовнішньої поверхні тронка поршня;
Д - діаметр внутрішньої поверхні циліндра.
Додаткова інформація
Назва патенту англійськоюOpposed combustion engine
Автори англійськоюKyryliuk Ihor Olehovych
Назва патенту російськоюОппозитный двигатель внутреннего сгорания
Автори російськоюКирилюк Игорь Олегович
МПК / Мітки
МПК: F02F 3/00, F02B 75/24, F16F 15/22
Мітки: внутрішнього, згоряння, опозитний, двигун
