Спосіб експлуатації поодиноких геотермальних свердловин
Номер патенту: 38890
Опубліковано: 15.05.2001
Автори: Шурчков Анатолій Васильович, Соколов Олексій Олексійович
Формула / Реферат
(21) 2000116480 Дата прийняття
(54) (57) рішення
06 квітня 2001 р.
Спосіб експлуатації поодиноких геотермальних свердловин шляхом забору

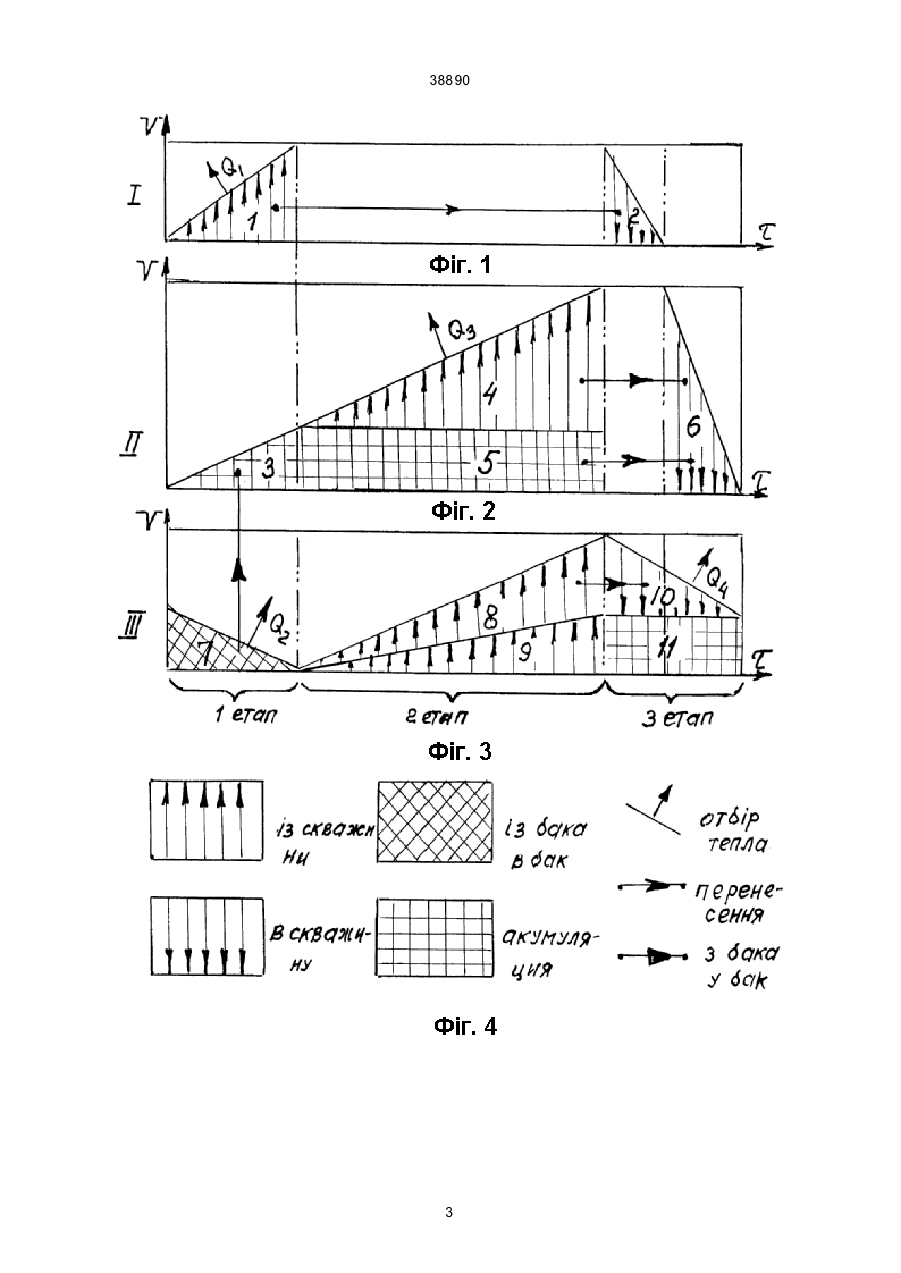

геотермальної води та використання її потенціалу для одержання пари, або для підігріву сітьової води, з закачуванням у свердловину, який відрізняється тим, що геотермальну воду відкачують й закачують циклічно з акумуляцією її у трьох (чотирьох) баках, що переключаються і розташовані на поверхні; на першому етапі геотермальну воду відкачують, використовують її знижений потенціал і акумулюють у першому баці, а сітьову воду додатково підігрівають за рахунок потенціалу геотермальної води, що була попередньо акумульована у третьому баці, і яку зразу перекачують у другий бак; на другому етапі геотермальну воду відкачують з свердловини, використовують її потенціал, та зливають у другий, найбільший бак, одночасно відкачують та акумулюють частину геотермальної води у третій бак; на третьому етапі - цикл закачування починають з першого бака з якого геотермальну воду закачують за частину 1/2 - 1/3 часу третього етапу, в цей час ведуть прискорене закачування усієї води із другого бака та ведуть закачування частини води із треього бака з використанням її потенціалу.
Текст

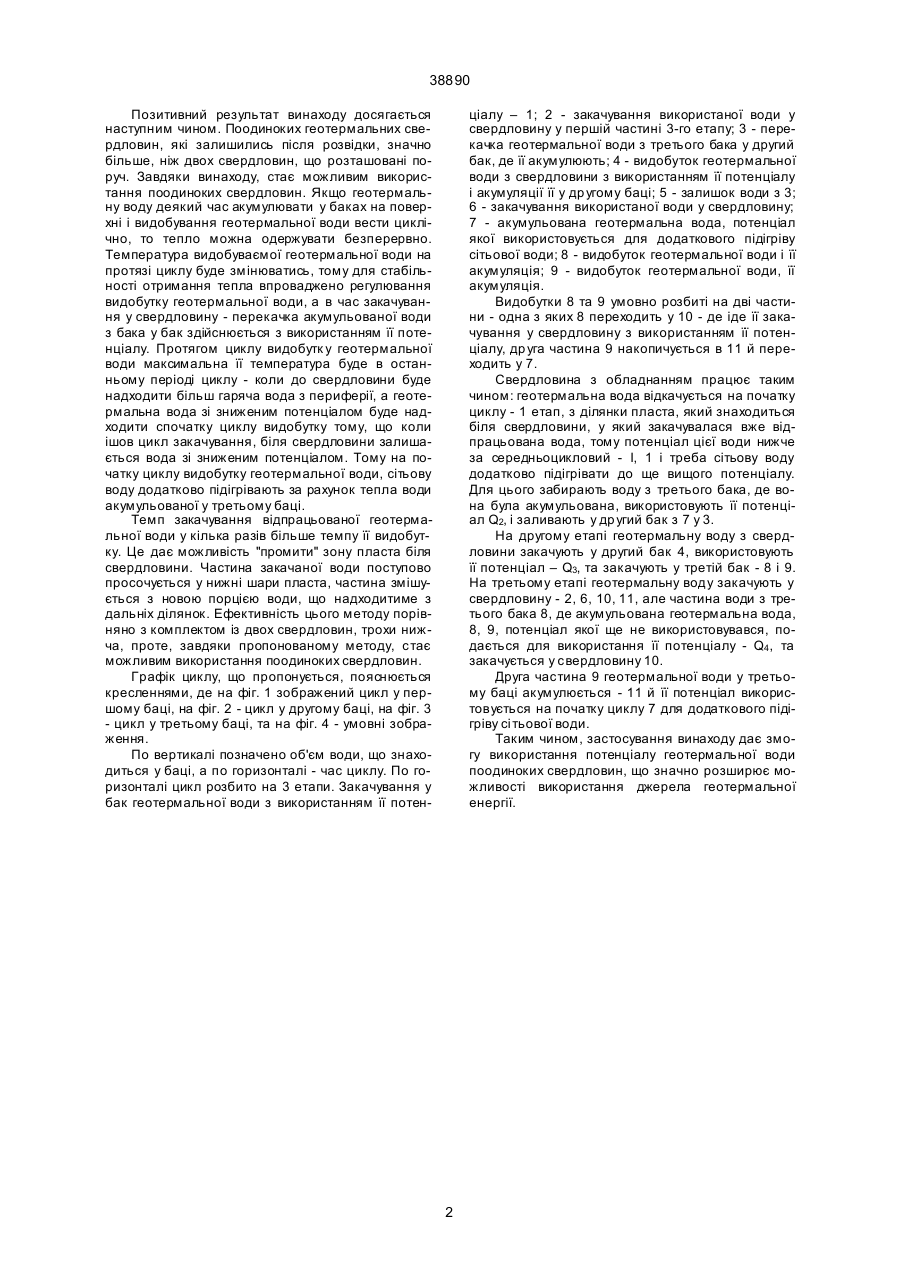

Спосіб експлуатації поодиноких геотермальних свердловин шляхом забору геотермальної води та використання її потенціалу для одержання пари, або для підігріву сітьової води, з закачуванням її у свердловину, який відрізняє ться тим, що геотермальну воду відкачують й закачують циклічно з акумуляцією її у трьох (чотирьох) баках, що переключаються і розташовані на поверхні; на 38890 Позитивний результат винаходу досягається наступним чином. Поодиноких геотермальних свердловин, які залишились після розвідки, значно більше, ніж двох свердловин, що розташовані поруч. Завдяки винаходу, стає можливим використання поодиноких свердловин. Якщо геотермальну воду деякий час акумулювати у баках на поверхні і видобування геотермальної води вести циклічно, то тепло можна одержувати безперервно. Температура видобуваємої геотермальної води на протязі циклу буде змінюватись, тому для стабільності отримання тепла впроваджено регулювання видобутку геотермальної води, а в час закачування у свердловину - перекачка акумульованої води з бака у бак здійснюється з використанням її потенціалу. Протягом циклу видобутк у геотермальної води максимальна її температура буде в останньому періоді циклу - коли до свердловини буде надходити більш гаряча вода з периферії, а геотермальна вода зі зниженим потенціалом буде надходити спочатку циклу видобутку тому, що коли ішов цикл закачування, біля свердловини залишається вода зі зниженим потенціалом. Тому на початку циклу видобутку геотермальної води, сітьову воду додатково підігрівають за рахунок тепла води акумульованої у третьому баці. Темп закачування відпрацьованої геотермальної води у кілька разів більше темпу її видобутку. Це дає можливість "промити" зону пласта біля свердловини. Частина закачаної води поступово просочується у нижні шари пласта, частина змішується з новою порцією води, що надходитиме з дальніх ділянок. Ефективність цього методу порівняно з комплектом із двох свердловин, трохи нижча, проте, завдяки пропонованому методу, стає можливим використання поодиноких свердловин. Графік циклу, що пропонується, пояснюється кресленнями, де на фіг. 1 зображений цикл у першому баці, на фіг. 2 - цикл у другому баці, на фіг. 3 - цикл у третьому баці, та на фіг. 4 - умовні зображення. По вертикалі позначено об'єм води, що знаходиться у баці, а по горизонталі - час циклу. По горизонталі цикл розбито на 3 етапи. Закачування у бак геотермальної води з використанням її потен ціалу – 1; 2 - закачування використаної води у свердловину у першій частині 3-го етапу; 3 - перекачка геотермальної води з третього бака у другий бак, де її акумулюють; 4 - видобуток геотермальної води з свердловини з використанням її потенціалу і акумуляції її у др угому баці; 5 - залишок води з 3; 6 - закачування використаної води у свердловину; 7 - акумульована геотермальна вода, потенціал якої використовується для додаткового підігріву сітьової води; 8 - видобуток геотермальної води і її акумуляція; 9 - видобуток геотермальної води, її акумуляція. Видобутки 8 та 9 умовно розбиті на дві частини - одна з яких 8 переходить у 10 - де іде її закачування у свердловину з використанням її потенціалу, др уга частина 9 накопичується в 11 й переходить у 7. Свердловина з обладнанням працює таким чином: геотермальна вода відкачується на початку циклу - 1 етап, з ділянки пласта, який знаходиться біля свердловини, у який закачувалася вже відпрацьована вода, тому потенціал цієї води нижче за середньоцикловий - І, 1 і треба сітьову воду додатково підігрівати до ще вищого потенціалу. Для цього забирають воду з третього бака, де вона була акумульована, використовують її потенціал Q2, і заливають у др угий бак з 7 у 3. На другому етапі геотермальну воду з свердловини закачують у другий бак 4, використовують її потенціал – Q3, та закачують у третій бак - 8 і 9. На третьому етапі геотермальну воду закачують у свердловину - 2, 6, 10, 11, але частина води з третього бака 8, де акумульована геотермальна вода, 8, 9, потенціал якої ще не використовувався, подається для використання її потенціалу - Q4 , та закачується у свердловину 10. Друга частина 9 геотермальної води у третьому баці акумулюється - 11 й її потенціал використовується на початку циклу 7 для додаткового підігріву сі тьової води. Таким чином, застосування винаходу дає змогу використання потенціалу геотермальної води поодиноких свердловин, що значно розширює можливості використання джерела геотермальної енергії. 2 38890 3 38890 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of operation of single geo-thermal wells
Автори англійськоюShurchkov Anatolii Vasyliovych, Sokolov Oleksii Oleksiiovych
Назва патенту російськоюСпособ эксплуатации одиночных геотермальных скважин
Автори російськоюШурчков Анатолий Васильевич, Соколов Алексей Алексеевич
МПК / Мітки
МПК: E21B 43/34, E21B 43/00, F03G 4/00
Мітки: експлуатації, спосіб, геотермальних, поодиноких, свердловин
